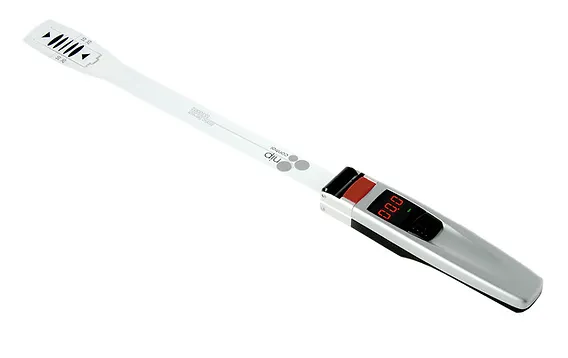

滾筒壓力測試儀 Nip Control
用 滾筒壓力測試儀測量合壓間隙:
·印 版 滾 筒 與橡皮布滾筒的合壓間隙
·橡皮布滾筒與壓印滾筒的合壓間隙
·橡皮 布 滾筒與橡皮布滾筒的合壓間隙
用 滾筒壓力測試儀測量合壓力:
·印 版 滾 筒 與橡皮布滾筒的合壓力
·橡皮布滾筒與壓印滾筒的合壓力
·橡皮 布 滾筒與橡皮布滾筒的合壓力
壓力指示器采用最新的納米技術，首次可以快速測量滾輪之間的壓痕壓力。5 x 5毫米的壓力敏感區域在壓力下通過小口，儀器記錄絕對壓力水平數千次。

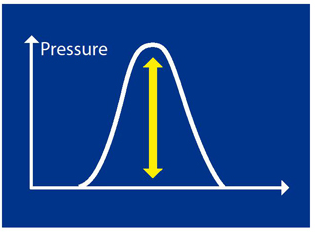

所有的合壓都有一個壓力曲線。當測試儀薄片通過所需測量的合壓區域(滾筒合壓)，滾筒壓力測試儀監控壓力是如何增加變化。測試儀將會在顯示屏
中顯示壓力峰值(最大值)。當5 x 5 毫米的壓力敏感區域在壓力下穿過壓區時，儀器會記錄數千次絕對壓力水平。并且會保持顯示最高值 - 峰值壓力。
操作簡單
讓滾輪將傳感器刀片的尖端拉過壓區然后停止。壓區壓力會立即顯示
2. 反轉滾輪或?qū)⑵涮?nbsp;
3. 必要時調整滾輪并重復測量

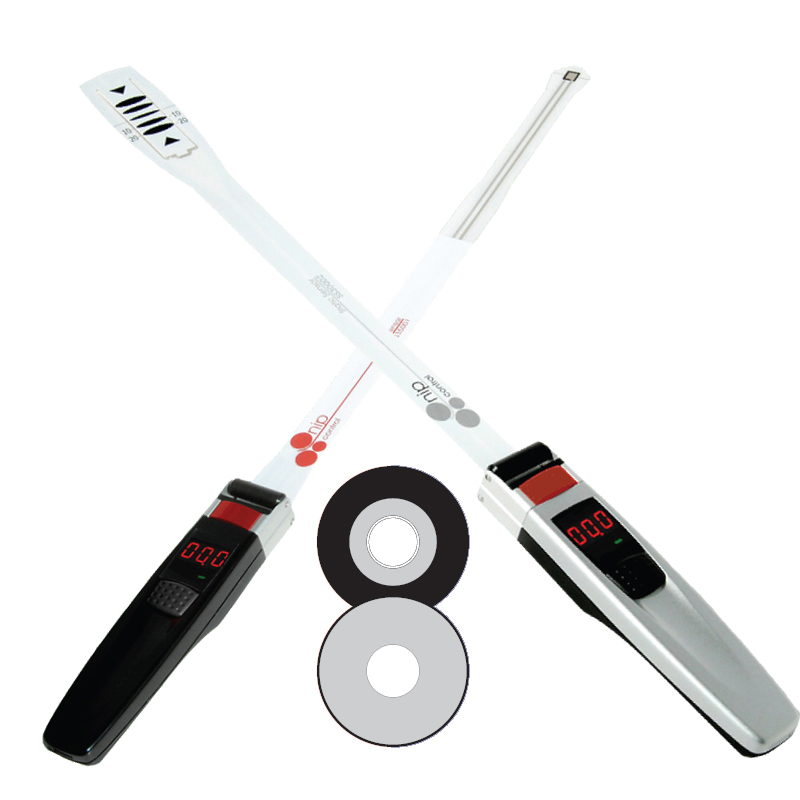

Nip Control膠輥寬度測試儀
| 滾筒壓力測試儀 | 部件編號P102HP |

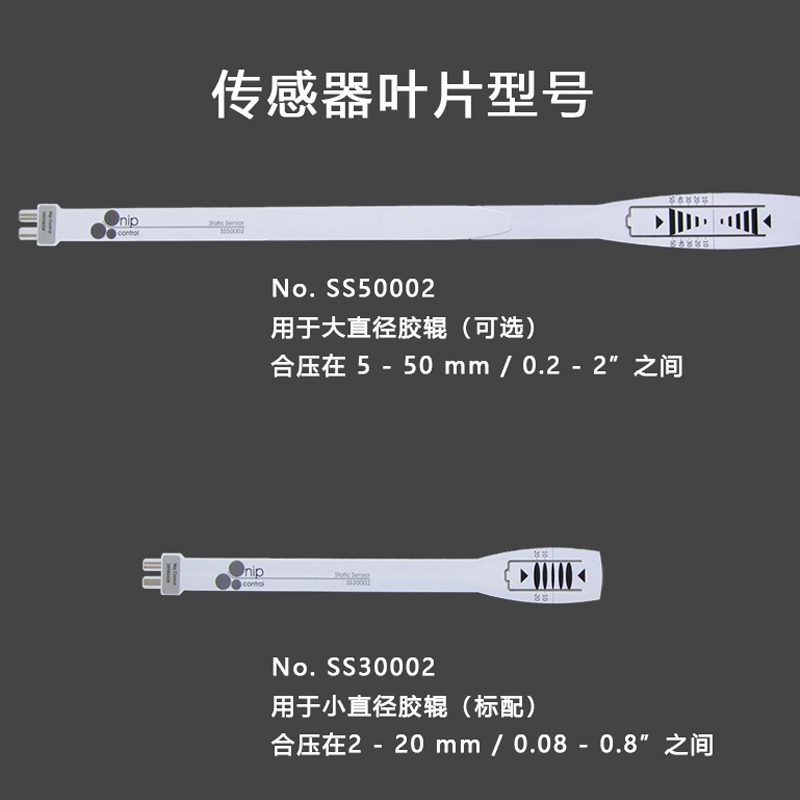

| 傳感器薄片 | 部件編號PS35001 |
| 校準儀 | 部件編號C101 |
| 傳感器長度: | 350 mm / 13.78" |
| 傳感器薄片厚度: | 0.2 mm / 0.0078" |
| 最佳合壓寬度: | 2 5 mm / 0.196”.) |
| 滾筒直徑: | 全尺寸 |
| 合壓溫度: | 10-70C/ 50- 158°F |
| 滾筒接觸面: | 金屬到橡膠/橡膠到金屬/橡膠到橡膠 |
| 橡膠硬度: | <95° shore A |
| 每個傳感器的測量次數: | 至少4000次 |
| 測量單位(重量/面積): | 牛頓/厘米7(N/cm') |
| 儀器操作范圍: | 20- 999 N/cm' / 58- 1.450傳感器可承受 |
| 高精度測量系統 | 主要測量范圍100 - 500 N/am2:< +/-4 N/cm2 低區測試范圍20 - 100 N/cm2: < +/-8 N/cm' 高區測試范圍500 - 999 N/cm?:< +/-10 N/cm2 |
| 校準儀精度: | <+/- 2.5 % |
| 校準儀: | 建議每12個月 |
| 顯示分辨率: | 1 N/cm2 |
| 顯示工作范圍: | “000”0-19 N/cm2;“HP” >999 N/cm' |
| 顯示 | 高光LED-顯示屏便于閱讀 |
| 電池: | 2節標準AAA(堿性電池) |
| 每組電池可用讀數: | > 1 000 |
| 電源節省: | 不使用時會自動關閉 |
| 傳感器位置: | 傳感器可以測量與任何一邊滾筒 |
| 清潔: | 使用后請將傳感器頂端擦拭千凈。如果需要強力清潔，請用液體清潔，內酮，異丙基酒精或弱性清洗夜。 |
當測量寬度<5 mm,顯示數值會按照進入合壓位置的測試儀薄片頂端面積相對于5x 5 mm比例值進行顯示。.舉例:如何合壓寬度是2.5 mm (50% of 5 mm),然后壓力的50%會在測試儀的顯示屏上顯示.
