激光打標機30X

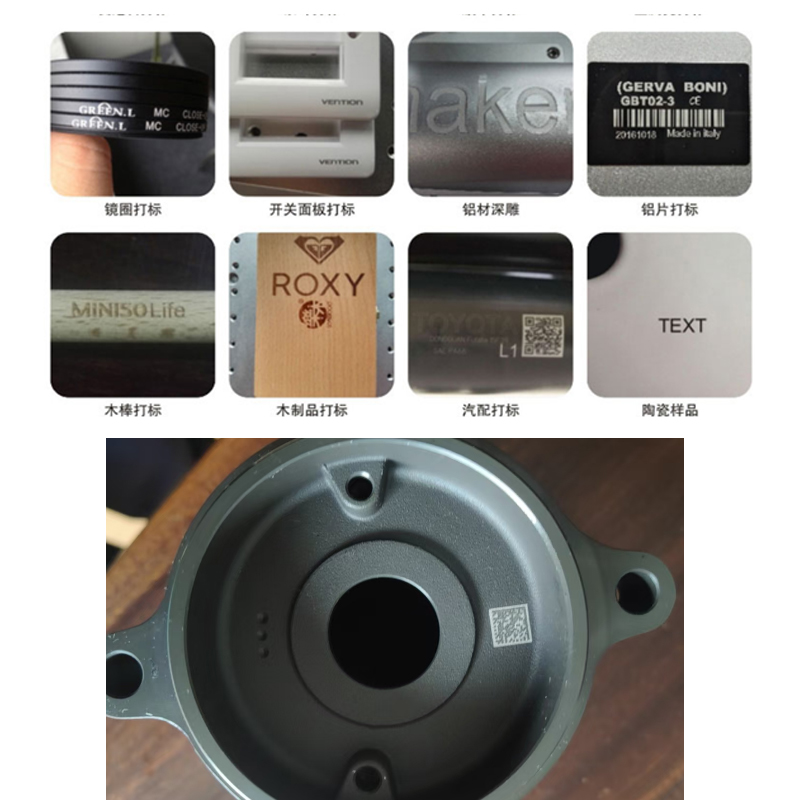

廣泛應用于集成電路芯片、模具、微電子、電腦配件、工業軸承、鐘表、衛浴潔具、電子及通訊產品、航天航空器件、各種汽車零件、家電、五金工具、模具、電線電纜、食品包裝、首飾珠寶、醫療器材、煙草以及軍用等眾多領域圖形一維碼 二維碼和文字的標記、大批量生產線作業。
工作原理：
光纖激光打標機是利用激光束在各種不同的物質表面打上永久的標記。打標的效應是通過表層物質的蒸發露出深層物質，或者是通過光能導致表層物質的化學物理變化而"刻"出痕跡，或者是通過光能燒掉部分物質，顯出所需刻蝕的圖案、文字、條形碼等各類圖形，所謂光纖激光打標機是指該款打標機使用的是光纖激光器，光纖激光器具有體積小（無水冷裝置，使用風冷）、光束質量好（基模）、免維護.
機器特點：
⊙激光功率輸出穩定、光斑質量好；
⊙標刻速度快，是傳統機型YAG的2-3倍；
⊙無任何操作系統限制，操作方便，光路 全封閉，穩定可靠、免維護；
⊙超長壽命，達10萬小時以上；
⊙無污染、無噪音、無耗材。耗電量為傳統機型的5%－10%；
⊙克服了高反材料損傷激光器的弱點，對所有金屬都能標刻，還能雕刻大部分非金屬材料；
⊙超高精細度，分辨率達到2540dpi
軟件功能：
⊙操作過程人性化，設備運行穩定性好;專用控制軟件可兼容Auto CAD、 CorelDRAW、Photoshop等多種軟件輸出
⊙能接收各種BMP、JPG、DXF、PLT、AI等格式文件
⊙自動生成各種序列號，生產日期，一維碼，二維碼
⊙支持飛行打標,支持旋轉打標
一、主要技術參數:
類別 | 型號規格 | 30X |
激光特性 | 中心波長 | 1064nm |
激光功率 | 30W | |
重復頻率 | 30-60KHz | |
光束質量 | M2<1.5 | |
脈沖寬度 | 80~120ns | |
光斑直徑 | 7±1mm | |
安全等級 | Class IV | |
標記參數 | 標記速度 | ≤12000mm實際使用打標速度視材料而定 |
重復精度 | ±0.001mm | |
最小字符 | 0.15mm | |
最小標記線寬 | 32um | |
標記范圍 | 110x110mm(可選70mm/150mm/180mm/220mm) | |
其它參數 | 冷卻方式 | 風冷 |
系統防護等級 | IP54 | |
運行環境要求 | 環境溫度10-35℃，相對濕度30%≤RH≤85%,無油霧,無凝結 | |
電力要求 | AC220V±5%,50HZ/60HZ,5Amp | |
整機功耗 | <0.6KW | |
整機重量 | 約80~85kg（不含包裝） | |
整機外形尺寸mm（長X寬X高） | 650x800x1420（尺寸供參考） |
配置清單:
類別 | 器件名稱 | 規格 | 單位 | 單套 | 總數量 |
光學系統 | 激光器 | 30瓦X系MAXPHOTONICS | 臺 | 1 | 1 |
掃描振鏡 | ScanQuick3 λ=1064nm數字振鏡 | 臺 | 1 | 1 | |
鏡頭 | 110X110mm波長聚焦鏡頭 | 個 | 1 | 1 | |
控制系統 | 控制軟件 | DP EzCAD / DaPengLaser | 套 | 1 | 1 |
電腦 | 工控I3/21.5寸液顯 | 套 | 1 | 1 | |
機械系統 | 控制機柜 | DP-FC款加強支撐鈑金柜800*650(標配LED照明裝置) | 臺 | 1 | 1 |
升降機構 | 130型升降,行程S=550mm,手動調焦 | 套 | 1 | 1 |
