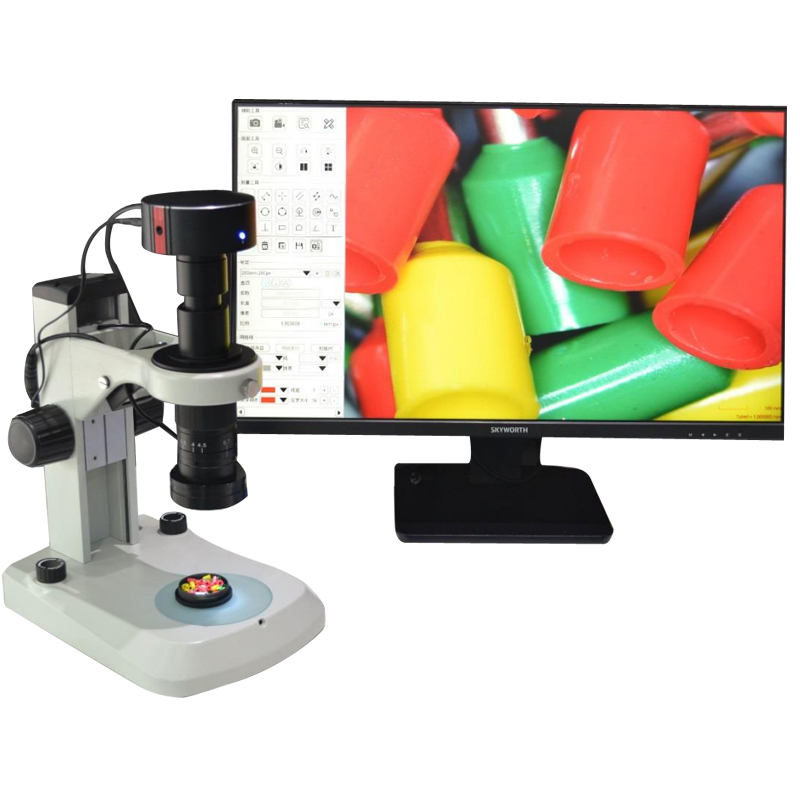

視頻測量顯微鏡

拍照：點擊按鈕后即可將頁面拍照存儲至存儲設備。

錄像：點擊按鈕開始錄制，再次點擊即可停止錄制并存儲至存儲設備。

放大：鼠標點擊按鈕放大畫面中圖像

縮小：鼠標點擊按鈕縮小畫面中圖像

預覽：點擊按鈕后跳轉至存儲設備查看拍照與錄像內容。

測量：點擊按鈕后可調出測量功能頁面。

鏡像：鼠標點擊按鈕圖像水平對稱翻轉

翻轉：鼠標點擊按鈕圖像垂直對稱翻轉

黑白：鼠標點擊按鈕將彩色圖像轉換為高質量黑白圖像

HDR ：鼠標點擊按鈕開啟高動態范圍圖像模式

凍結：鼠標點擊按鈕將畫面中的圖像凍結

網格：鼠標點擊按鈕設置網格線

顏色：鼠標點擊按鈕設置線、文字的顏色，線寬，文字大小

對比：鼠標點擊按鈕將圖像與拍照圖片進行對比

設置：點擊按鈕后調出界面設置功能頁面。

1、HDMI 連接顯示器

2、USB 接口接鼠標和 U 盤（或外置 SD 卡）

3、接通 DC-12V 電源后，產品自動開機，LED 亮藍燈，相機運行，等待顯示器顯示畫面

4、移動鼠標至顯示畫面的最左邊和最下方出現設置欄

5、根據實際情況設置參數

視頻測量顯微鏡 ESM-500

產品分類 HDMI 工業相機

傳感器 IMX335

有效像素 500 萬

解析度 1920*1080@60FPS

輸出接口 HDMI

像元尺寸 2UM*2UM

倍率 0.7X-4.5X≈35X-243X

測量精度 ±0.02mm（測量標定板）

電源 DC-12V/1A

視頻測量顯微鏡 ESM-500

基本功能 圖像參數可調

畫質調整 曝光、色溫、白平衡

相機功能 鏡像、畫面凍結、翻轉、寬動態、放大、縮小

網格線 橫線、豎線可自行定義顏色、粗細

分辨率 1920*1080

相機

外觀尺寸 50*50*58mm

單機重量 0.2kg

配件 DC-12V/1A 電源
