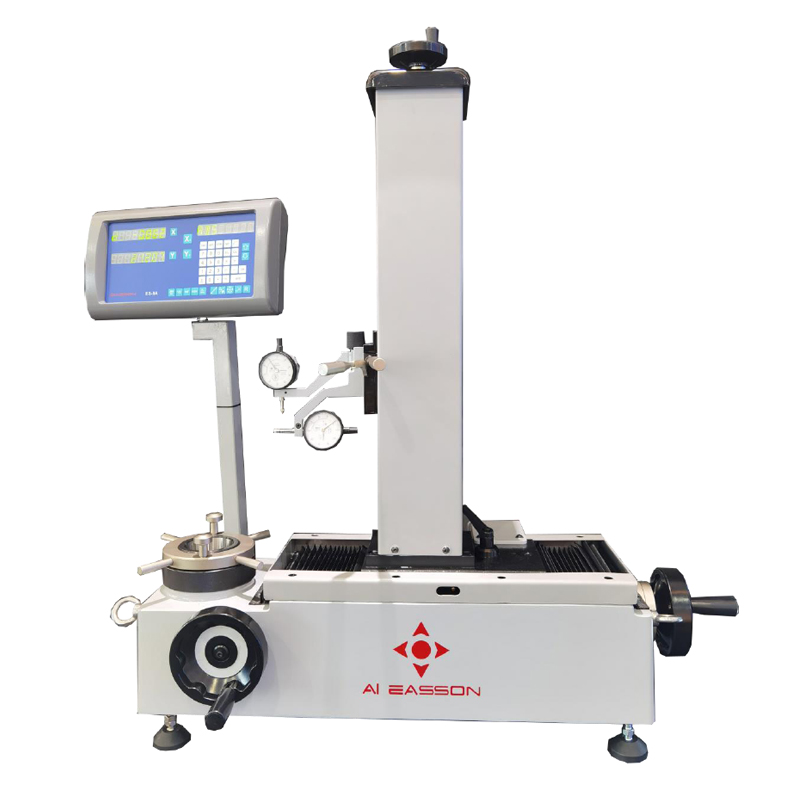

以刀具預調儀為基準，實現基準唯一性，測量過的刀具，在任何一臺加工中心均能精確加工。避免了同一把刀具在不同加工中心的重復測量；機外對刀，一臺設備可以滿足40臺以上加工中心的刀具測量，接觸式測量，不受刀片上的灰塵、鐵屑等雜質，保證了測量的精度；可以測量刀具的直徑、高度和跳動
特點和優勢：
采用可調式立柱，便于機體精度調整恢復，延長使用壽命；
機械驅動設計，無需氣源，無易損件；
主軸、光柵、導軌等關鍵部件為雙密封設計；
加速移動加微調系統，進行微米級測量；
技術參數：
使用范圍：可用于測量刀具的直徑、高度、跳動、偏差
適用于測量各種類銑刀、鏜刀、鉆頭、鉸刀、螺紋工具。
測量范圍：直徑400mm
測量高度：400mm，
過主軸中心量程：30mm(直徑)
主軸轉動：機械手輪旋轉
主軸規格：標配BTO50主軸;也可根據客戶需要定制ISO40、HSK63等非標專業主軸
主軸精度：主軸錐面精度μm
主軸承重：50KG
光柵尺規格：1μm雙重密封設計，免擦拭
導軌：高精度線性性導軌，雙重密封設計，免擦拭
Z、X重復測量精度±10μm
移動及定位：手動操作，配備μm微調
立柱和底座材料：優質鑄鐵
操作方式：快速移動加微調
外形尺寸：長*寬*高 930mm*600mm*950mm
凈重約：180KG
電源：AC 220V ± 10% ，50Hz
溫度：-10℃~40℃(建議)
濕度：≤90%(建議)
技術資料：
設備安裝調試期間為用戶提供如下資料：
1. 原裝說明書 1套
2．設備出廠時的檢驗證書、合格證書 1套
3．設備裝箱清單 1套
