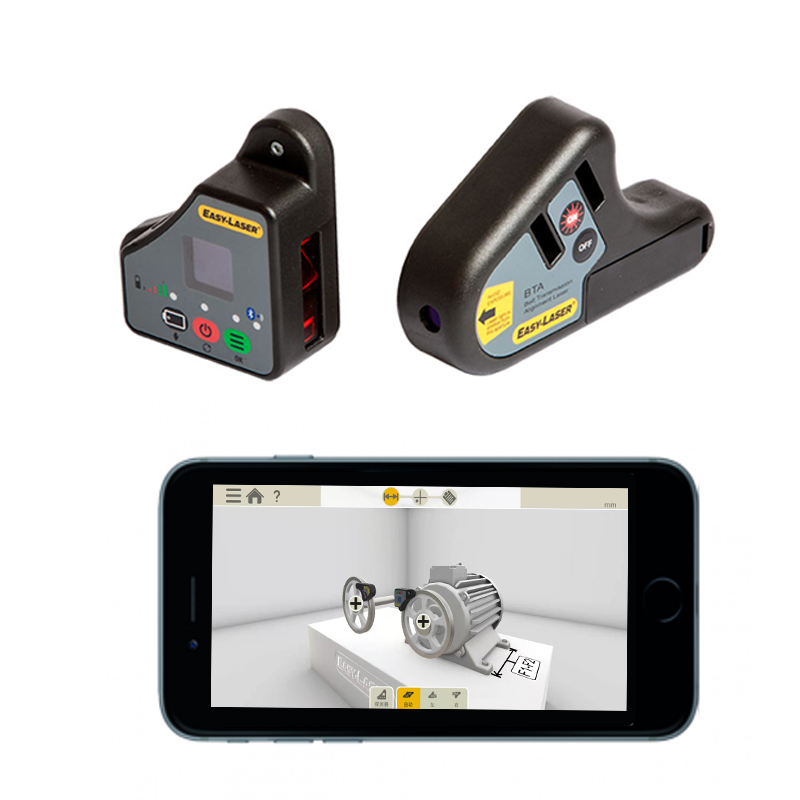

皮帶輪對中儀 EASY-LASER XT190
是適合大多數類型的皮帶，如V型帶，同步帶，平帶和鏈條傳動帶等。也可以被用來對非磁滑輪進行對心調整。
皮帶輪對心不良易造成皮帶及皮帶輪快速磨損，傳統采用鋼琴線可棉線校正的方法不但耗時、耗人力，也容易因角度偏差造成錯誤研判；此皮帶輪對心儀利用幾何三點成一個面的原理，將雷射發射器與校準器分別置放于兩個皮帶輪上，可以立即檢查皮帶輪是否對準。此皮帶輪對心儀強調攜帶輕便、操作簡易與經濟實惠的價格，單人操作只要花不到30秒鐘的時間就能完成儀器安裝并得到對心結果，是快速校正皮帶輪的利器。發射器固定平行于參考槽輪的激光平面。并提供偏移和角度值的實時數字顯示。方便在線實時調整。連接手機APP實時動態顯示測量結果，保存并打印報告。
XT190發射器
滑輪直徑：60 mm
激光等級：安全等級二級
激光功率：<1 mW
激光波長：635-670 mm
光束角度：60°
平行度：<0.05°
偏移量：<0.2 mm
內置電池：1XR6
工作時間：8小時
材質：ABS塑料/鋁合金
尺寸：145×86×30 mm
重量：270 g
XT190探測器
測量距離：3m
測量范圍：±3 mm
OLED顯示屏：96×95 像素
通訊：無線藍牙技術
內置電池：鋰電池
工作時間：5小時
材質
ABS塑料/鋁合金
尺寸：95×95×36 mm
重量：190 g
皮帶輪對中儀 EASY-LASER XT190系統包含
1個激光發射器
1個探測器單元
2個目標
1個帶電纜的充電器（100-240 V AC）
1個帶有說明文件的USB記憶棒
1個手提箱
皮帶輪對中儀操作步驟:
激光發射器安裝:
將激光發射器吸附在基準皮帶輪的側面上，發射器整體大致與皮帶輪平行，激光發射方向面向可調整的皮帶輪方向，并打開激光發射按鈕。
皮帶輪高低方向調整:

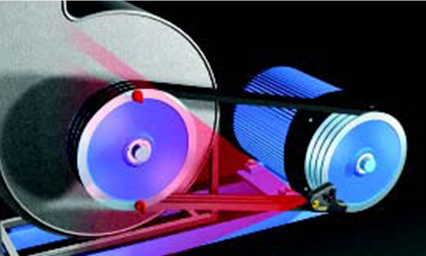

將兩個紅色目標靶安放在可調整皮帶輪的側面上下兩個垂直位置，通過調整設備，使激光同時通過兩個紅色目標靶的方型區域內。如下圖所示:
皮帶輪水平方向調整:

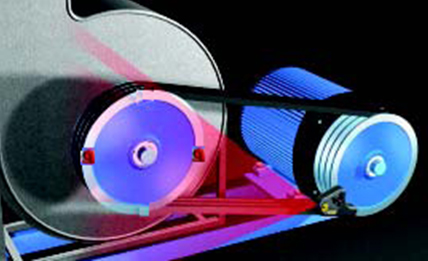

將兩個紅色目標靶安放在可調整皮帶輪的側面左右兩個水平位置，通過調整設備水平位置，使激光同時穿過兩個紅色目標靶的方型區域內，如下圖所示：
