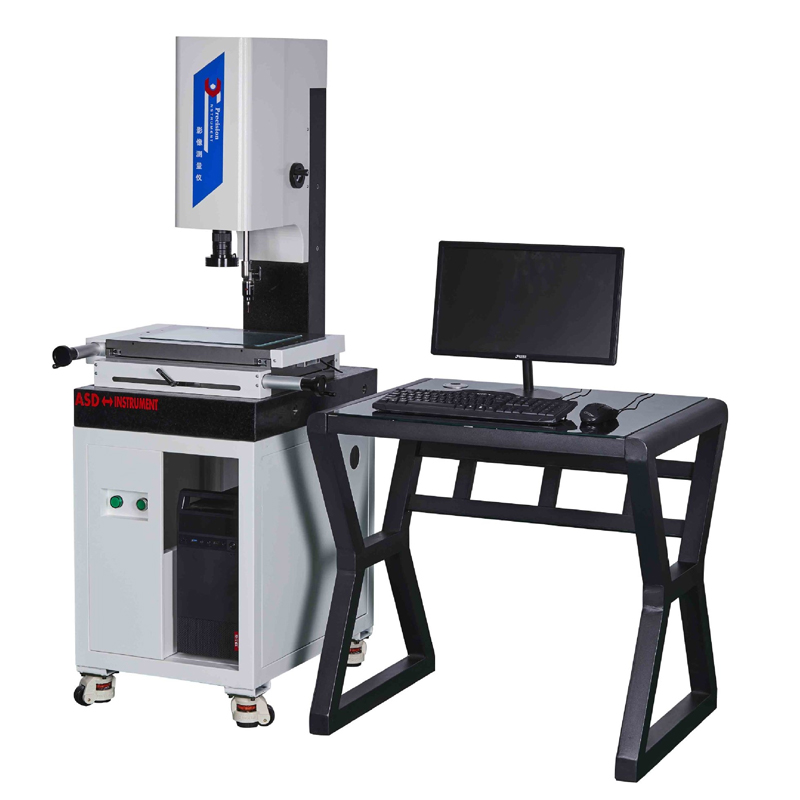

寧波手動影像測量儀DX2010
廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
型號 | l 3020 | |
實際測量尺寸 | l 300*200*180(mm) | |
測量精度 | （3+L/200）μm | |
外形尺寸 | 660*560*960 | |
整機重量 | 180kg | |
機械本體 | 底座，立柱：濟南花崗巖精度00級，平面度3μm,物理穩定 | |
導軌：FY- V型高平衡滾子交叉導軌 | ||
光柵尺： 新天精密閉合式光柵尺,分辨率1微米 | ||
Z軸驅動方式： 手動對焦 | ||
光學系統 | CCD | 日本索尼芯片彩色工業數字攝像機 |
鏡頭 | 可連續變倍高清鏡頭，光學放大倍率0.7×-4.5× | |
表面光 | 美國進口燈珠LED環形冷光源，光源穩定，壽命高 | |
輪廓光 | 美國進口燈珠LED圓形冷光源，光源穩定，壽命高 | |
軸承配件 | 日本NSK高速軸承 | 日本NSK高速軸承 |
限位開關件 | 日本歐姆龍點限位開關 | 日本歐姆龍點限位開關 |
聯軸器 | 日本米思米聯軸器 | 日本米思米聯軸器 |
軟件系統 | 多語言zonson智能自動測量系統 | |
0. 1微米分辨率三軸DC300解析系統 | ||
高清晰SDK2000視頻采集系統 | ||
附件
| 保養手冊 | |
出廠檢驗報告 | ||
1微米分辨率校準片 | ||
各適用連接線 | ||
寧波手動影像測量儀DX2010軟件功能
影像自校正功能
自動尋邊測量功能
全自動識別-框選識別-點選自動測量功能

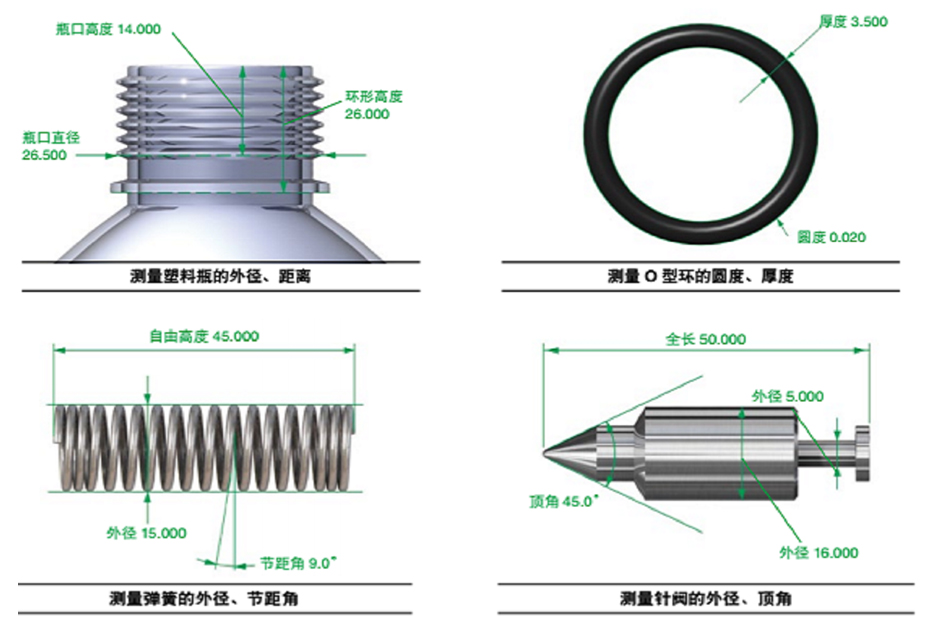

多功能擬合構造測量功能
1.可測量各種點線，線到線 圓到圓 線到圓等等距離
2.通過其他元素擬合新的元素 如：通過其他多點擬合成線段，圓，圓弧等
3.根據需求自建立一個單獨線或者圓等元素
行為公差測量功能
各種報告生成功能區域，支持WORD，Excel PDF 等等報告及AutoCAD導入導出功能
SPC質量管控功能
