浮標式氣動量儀QFB簡介測量工件的各種尺寸參數、形狀和位置公差，特別對某些機械量具和量儀難以解決的測量，例如測深孔內徑、小孔內徑、窄槽寬度等，用氣動量儀相對比較容易實現。

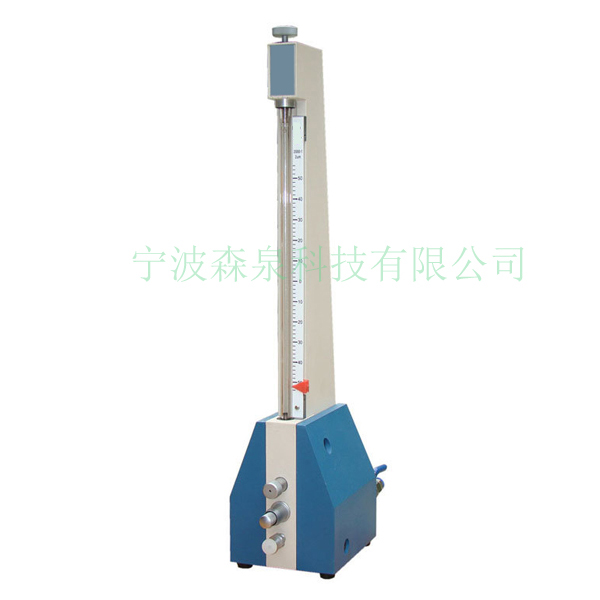

浮標式氣動量儀QFB
浮標式氣動量儀利用空氣流動時的特性進行幾何量的精密測量，與各種氣動測量頭配套使用，用比較測量法對被測工件進行精密測量，并可根據被測工件參數量的需要，儀器可相應做成雙管及多管的形式。氣動量儀的測量原理是比較測量法。其測量方法是將長度信號轉化為氣流信號，通過有刻度的玻璃管內的浮標示值，稱為浮標式氣動測量儀。
使用條件：1、清潔干凈且干燥空氣源。2、氣源工作壓力0.3～0.7mpa。
浮標式氣動量儀QFB技術性能:
序號 | 項目 | 單位 | 基本放大倍數 | ||
2000 | 5000 | 10000 | |||
1 | 有效示值范圍 | μm | 80 | 30 | 16 |
2 | 被測工件范圍 | μm | 75 | 25 | 12 |
3 | 分度值 | μm | 2 | 1 | 0.5 |
4 | 示值誤差 | μm | 2 | 1 | 0.5 |
浮標式氣動量儀QFB產品優點:
氣動量儀由于其本身具備很多優點，所以在機械制造行業得到了廣泛的應用：
1、測量項目多，如長度、形狀和位置誤差等，特別對某些用機械量具和量儀難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量比較容易實現。
2、量儀的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械磨擦，所以沒有回程誤差。
3、操作方法簡單，讀數容易，能夠進行連續測量，很容易看出各尺寸是否合格。
4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。
5、由于非接觸測量，測量頭可以減少磨損，延長使用期限。氣動量儀主體和測量頭之間采用軟管連接，可實現遠距離測量。
6、結構簡單，工作可靠，調整、使用和維修都十分方便。
