缸體曲軸孔尺寸測量

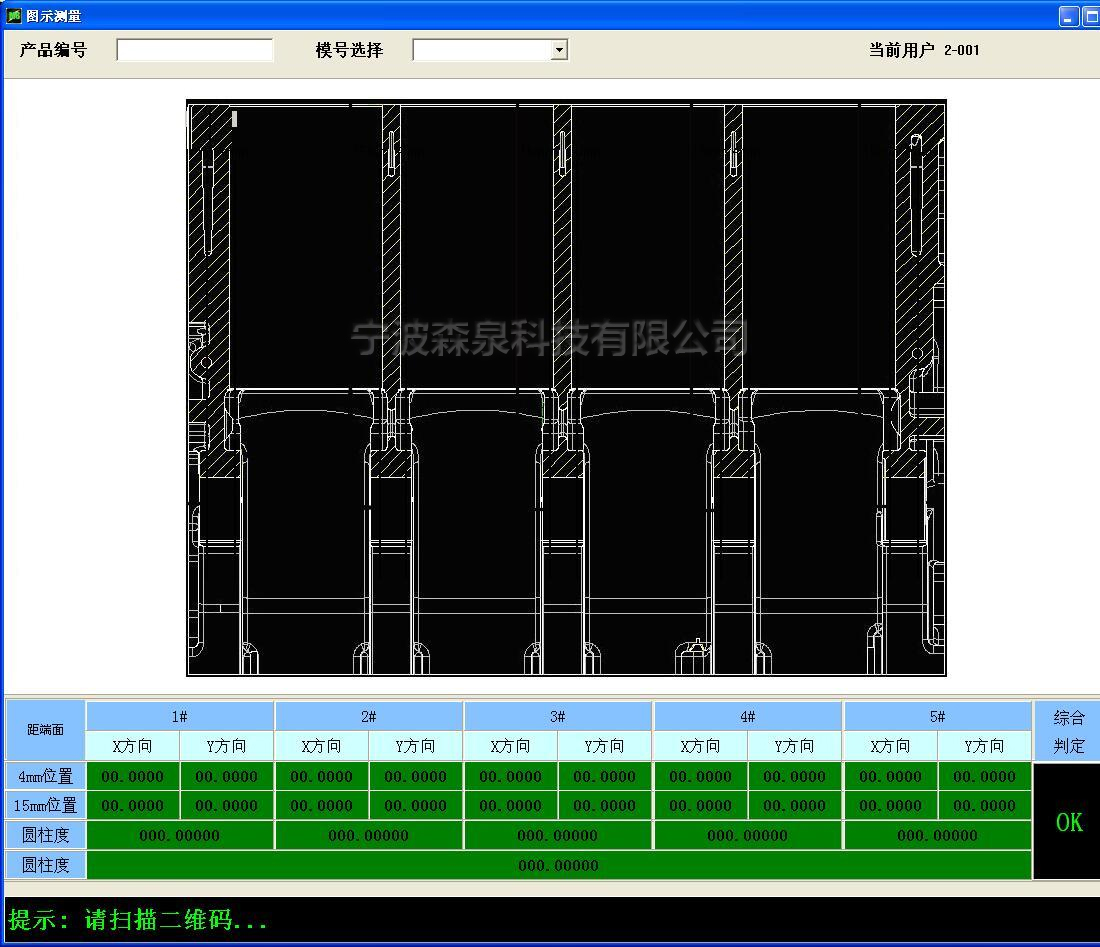

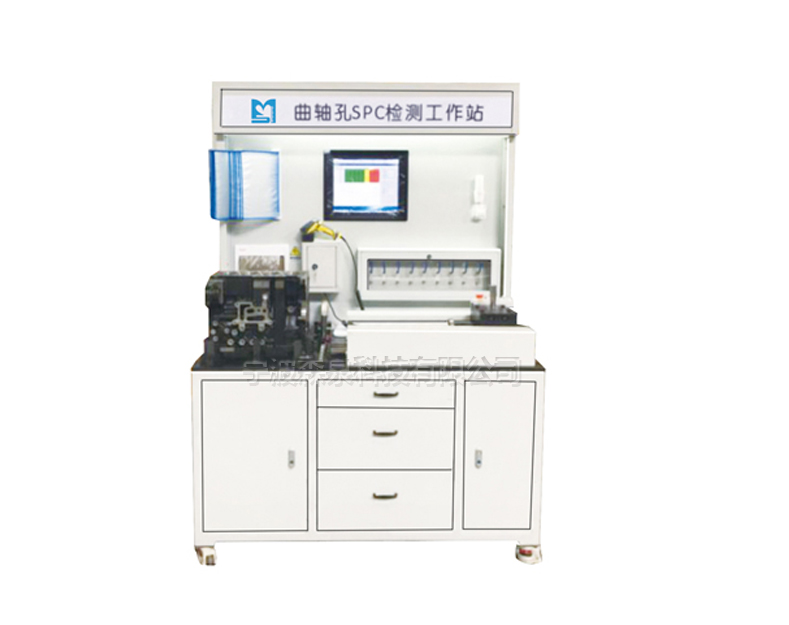

曲軸孔氣電工作站用來測量所有的缸體曲軸孔，同時測量缸體上曲軸孔的密封直徑，并根據(jù)缸體序列編號存儲測量結果,3D圖形提示測量尺寸。同時在裝配過程中，它允許選擇適合的裝配孔尺寸。

工人可以在上面快速的輸入缸體序列號，操作者然后插入12路氣動測頭到缸體孔的底部測量孔的五個曲軸配合孔。測量密封孔直徑，操作者二次將2路氣動測頭插入其它底。每個氣動測頭的位置有兩組90°交插的氣孔用于測量個平均的尺寸。
　　曲軸孔氣電工作站包括氣電轉換傳感器，個放置槽用來放置測頭軸。個固定卡具同時用來較準所有的直徑。

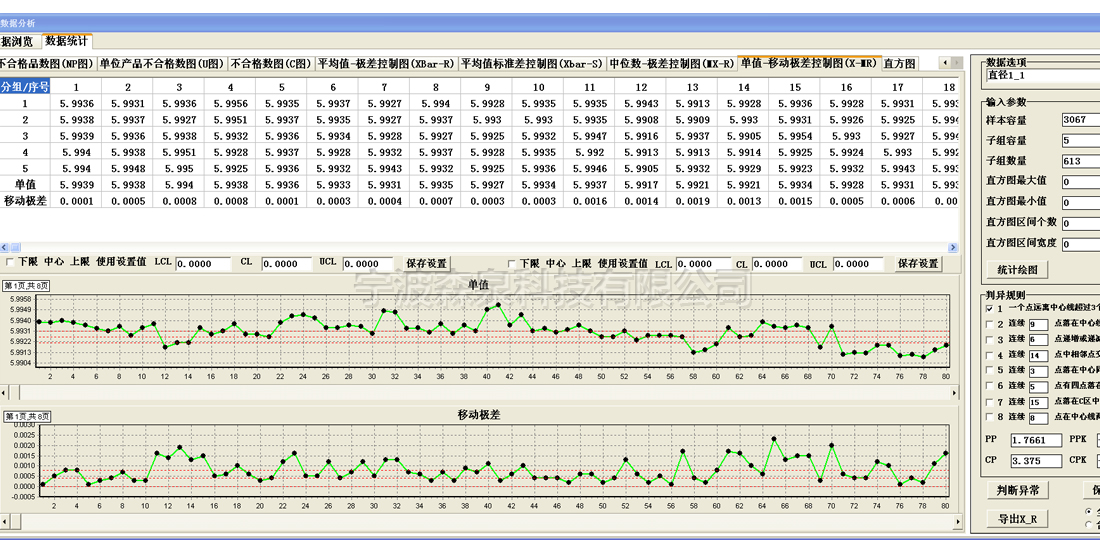

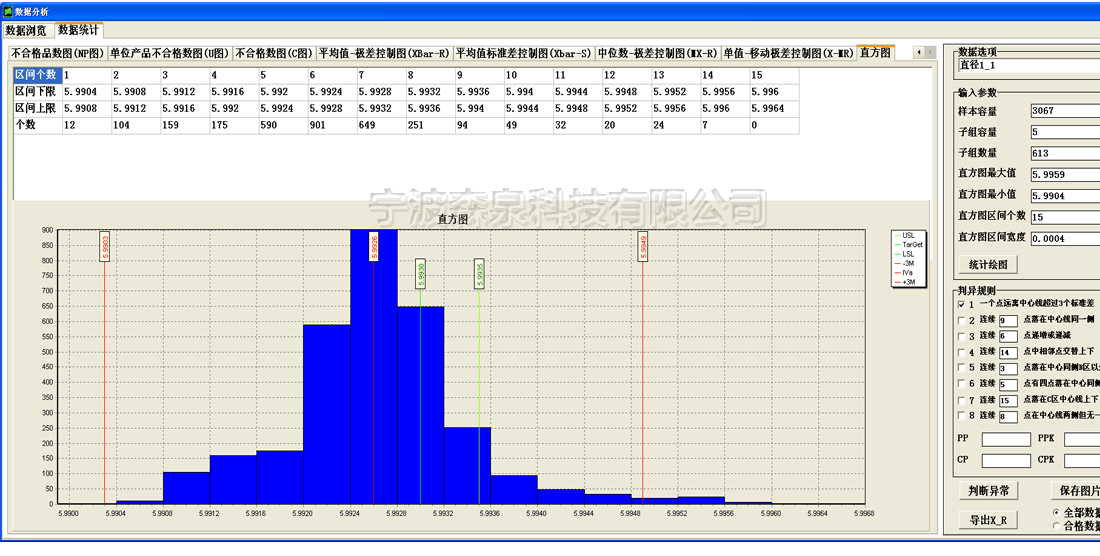

　　計算機輔助測量系統(tǒng)顯示和記錄來自于下線的缸體孔的測量數(shù)據(jù)，并按照序列號存儲測量結果。

　　曲軸孔氣電工作站技術指標：
　　圓度誤差：0.4μm
　　圓柱度誤差：2μm
　　分辨率：0.1μm
　　重復性：≤2μm
