防爆激光對中儀Easylaser XT550

防爆激光對中儀Easylaser XT550彩色3D圖形引導完成測量。具有 動畫效果，放大每個測量步驟的相關位置。 您可以將設備的測量值保存在同一個文件 的“原始數據”和“調整后數據”S,M單元自帶角度電量顯示。并被評級為IP66和IP67防水和防塵。

n   9-12-3 時鐘法水平機械對中

n   任意三點法水平機械對中（小角度 20°測量）

n   多點法水平機械對中

n   連續掃描

n   軟腳測量

n   中文彩屏圖形，中文在線幫助

n   一次測量，即可完成工作

n   外顯電子傾角計，方便快捷

n   雙向對射 點激光，支持測量方法A、B、C、D配置2個XT60激光探頭（雙向對射 點激光）

防爆激光對中儀Easylaser XT550簡單的測量步驟：

1.輸入距離尺寸

2.選擇測量方法（連續掃描法；記錄掃描法，多點測量法，9-12-3點測量法）

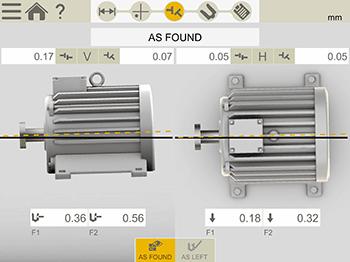

3.在“原始數據”中查看結果，實時調整。

4.查看報告

防爆激光對中儀Easylaser XT550產品信息功能

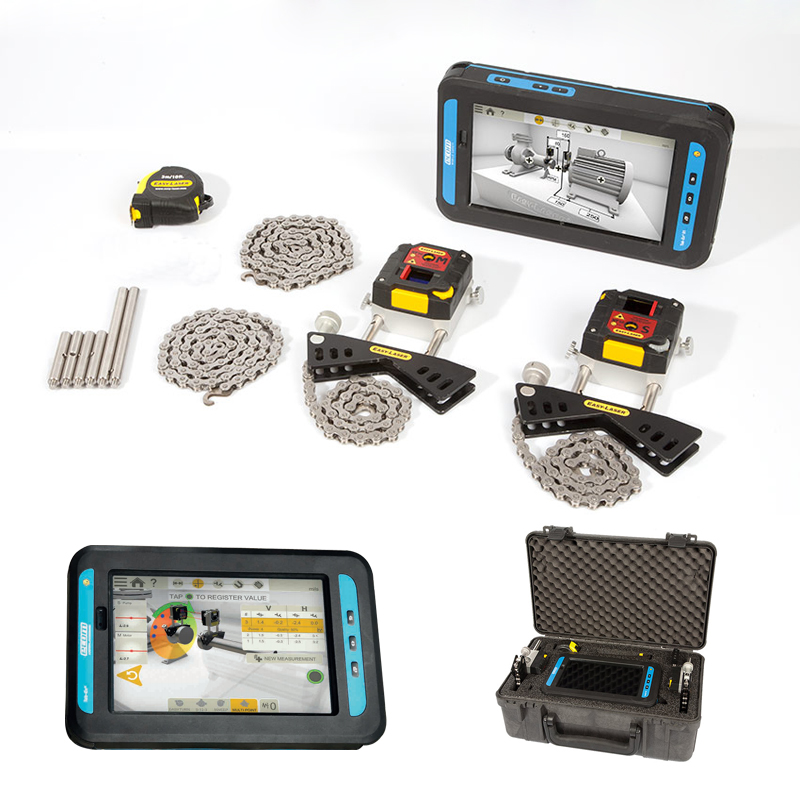

XT550對中系統具有XT660的所有功能，但有一個主要區別--測量單元和顯示單元具有防爆認證，可用于潛在危險區域的對中工作。該系統是本質安全防護等級。

該系統采用Easylaser的點激光技術，可以讓您測量大型機械和大跨度。測量單元通過了最新的ATEX指令的認證，并具有IP66和IP67防水和防塵等級。

1. A:激光角度調整

2. B:充電器連接器

3. C:鎖把手

4. D:可滑動目標/塵埃罩

5. E:OLED顯示屏:電池狀態/角度顯示

6. F:可伸展的延長桿

7. G:鏈緊旋鈕

8. H:PSD孔徑

9. I:激光孔徑

防爆激光對中儀Easylaser XT550產品特點

水平找正

垂直/法蘭安裝機械

機組找正

萬向軸找正

用于調整萬向節/膠印安裝機械。(需要另加配件)

防爆激光對中儀Easylaser XT550測量方法

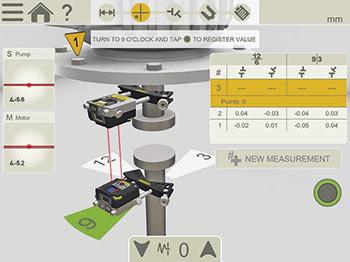

√9-12-3

測量點記錄在9、12和3點鐘的固定點。此為經典的三點法，在大多數情況下都可以使用；

√Easy Turn功能

Easy Turn功能允許您從轉彎處的任何位置開始測量過程。可以將軸旋轉到任意三個位置，每個位置之間的角度小至20°，以記錄測量值；

√多點找正

多點與Easy Turn基本相同，但可以在旋轉的扇區上記錄多個點，這將提供優化的計算基礎。非常適合渦輪機和滑動軸承應用；

連續掃描找正法

在軸的連續掃描過程中自動記錄測量值，數以百計的點已被注冊。您可以在轉盤圈的任何地方開始，提供測量質量檢查

非耦合掃描

一次旋轉一個軸/單元，使橫梁越過另一個(禁止)。交替重復，直到記錄足夠的測量點，您可以在轉彎的任何地方開始和停止。

智能功能

√測量值過濾器：即時在惡劣的測量條件下，數據波動大時，有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹配；

√結果：結果表顯示您的閱讀重復的程度，并讓您可以為每個人保存評論；

√多組地腳：該軟件可以適應所有類型的機器設計，如兩對腳、三對腳、聯軸器前腳等；

√熱生長補償：通常，機器從低溫運行到高溫運行時會顯著膨脹。熱增長補償功能允許測量系統計算在這種情況下進行調整所需的適當墊片和值。機器的補償值通常由制造商提供；

√容差檢查：可以根據預先定義的公差表或您自己確定的值來檢查測量結果。這使您可以立即查看校準是否在批準的參數范圍內，從而大大減少了校準所花費的時間；

√廣泛的實時調整：當測量單元與絕對V和H位置相差44°時，也可以使用實時值進行調整；

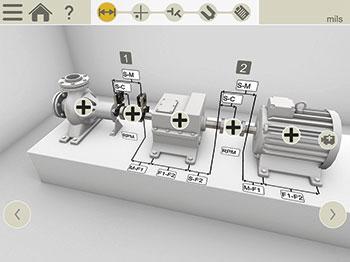

√選擇機器映像：從不同的3D機器中進行選擇，以在聯軸器的任一側描繪您的機器；

√取二維碼和條形碼：為特定機器分配特定代碼，然后使用設備的內置攝像頭打開分配的文件和設置(注意：適用相機分辨率要求)；

√鎖jiao：鎖定機器上的任何一對地腳，自由切換設備進行調整；

√選擇耦合類型：根據聯軸器類型選擇方法，短撓性軸和間隔軸；

√斷電續測：測量過程意外中斷，再次測量可繼續進行未完成的測量；

√電子版簽署報告：登錄屏幕以驗證您的工作，簽名與PDF文件一起保存；

√模板：將測量文件保存為模板，包含機器數據和設置，以快速開始測量；

√內置手冊：該應用程序包括可搜索的用戶手冊，可根據您所在的程序打開正確的章節。這樣可以快速輕松地找到用戶問題的答案；

√影像接口：作為標準配置,XT11顯示單元配備HDMI連接器，無需任何附加軟件即可直接在電視監視器或投影儀屏幕上共享顯示屏幕，用于大型團體的培訓目的；

√多種語言：該軟件提供14種語言；

五、保存到USB

將文件從XT11顯示單元保存到USB并可復制到其他設備；

打印輸出

使用熱敏打印機在本地快速打印所有測量數據；

保存到內置內存

將所有測量值保存在顯示單元的內部存儲器中；

多功能報告

生成PDF和Excel文件；

添加圖片

添加機器的照片以進一步解釋有關工作，添加熱圖像以顯示單元對齊后的差異；

發送報告

通過電子郵件與客戶共享報告；

六、產品參數
