激光對中系統方案
適用行業：
制冷/空壓行業：壓縮機/電機/泵對中
船舶行業：引擎/傳動軸/槳葉對中
風電行業：發電機/齒輪箱對中
石油/化工：泵/電機對中
與傳統打表方式優勢：
非接觸式測量
無線藍牙傳輸
顯示分辨率0.001MM
可以與手機或平板連接
可生成數據報告
可對接公司EMS系統
激光對中儀XT440 XT550 XT660 XT770功能差別
| ● = 包含功能 | ||||
| ○ = 可選功能 | ||||
| 系統 | XT770 | XT660 | XT550 | XT440 |
| 激光技術 | 點 | 點 | 點 | 線 |
| 探測器類型 | 2 軸 PSD | 1 軸 PSD | 1 軸 PSD | 1 軸 PSD |
| 探測器尺寸 | 20×20毫米 | 20×20毫米 | 20×20毫米 | 30 毫米 |
| 與單位的無線通信 | ● | ● | ● | ● |
| 防爆分類 | ● | |||
| IP等級（測量單位） | 66, 67 | 66, 67 | 66, 67 | 66, 67 |
| 測量范圍 | 20米 | 20米 | 20米 | 10米 |
| 動作時間、顯示單位 | 16小時 | 16小時 | 11小時 | 16小時 |
| 工作時間，測量單位 | 24小時 | 24小時 | 20小時 | 24小時 |
| 支架上的預裝單元 | ● | ● | ● | ○ |
| 多語言導覽軟件 | ● | ● | ● | ● |
| 自動生成PDF報告 | ● | ● | ● | ● |
| 帶鏈條的 V 形支架 | ● | ● | ● | ● |
| 延長鏈 | ● | ● | ● | ○ |
| 磁鐵底座 | ● | ○ | ○ | ○ |
| 偏移括號 | ● | ○ | ○ | ○ |
| 磁性支架 | ○ | ○ | ○ | ○ |
| 軸對中程序 | XT770 | XT660 | XT550 | XT440 |
| 臥式機 | ● | ● | ● | ● |
| 立式/法蘭安裝機器 | ● | ● | ● | ● |
| 萬向/偏心安裝機器 | ●** | ●** | ●** | |
| 機車（無限制） | ● | ● | ||
| 機組（3臺） | ● | ● | ● | |
| 幾何測量程序 | XT770 | XT660 | XT550 | XT440 |
| 捻度測量 | ● | ● | ● | |
| 基本平面度 | L | |||
| 直線度 | L | |||
| 其他測量程序 | XT770 | XT660 | XT550 | XT440 |
| 價值觀* | ● | ● | ● | ● |
| 值*（動態記錄/趨勢） | ● | ● | ● | ● |
| 皮帶傳動對中 | E | E | E | E |
| 級別（顯示在 Values 程序中） | C | C | C | C |
| 振動測量 | V | V | V | V |
| 易趨勢? | E | |||
| 說明 E=在添加 BTA 單元 V=在添加 VIB 單元 XT280 B=在添加合適的支架時 C=在添加數字水平單元 XT290 L=在添加激光發射器 XT20 | ||||

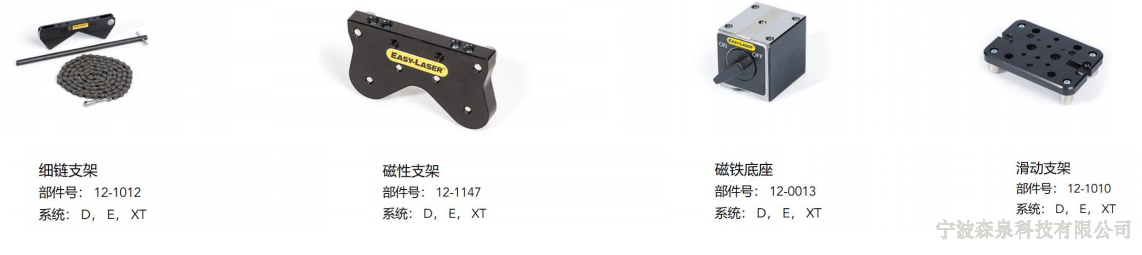

激光對中儀配件和固定方式

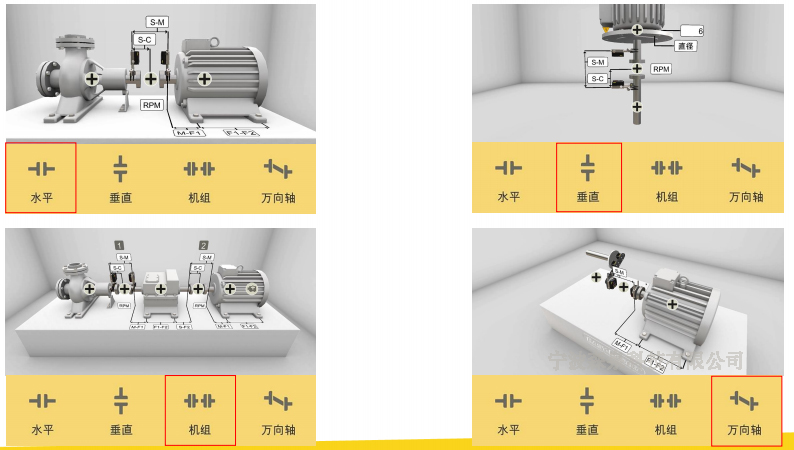

多種測量方式

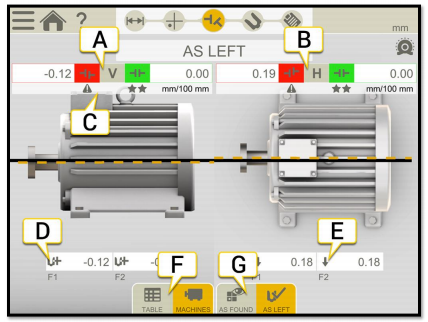

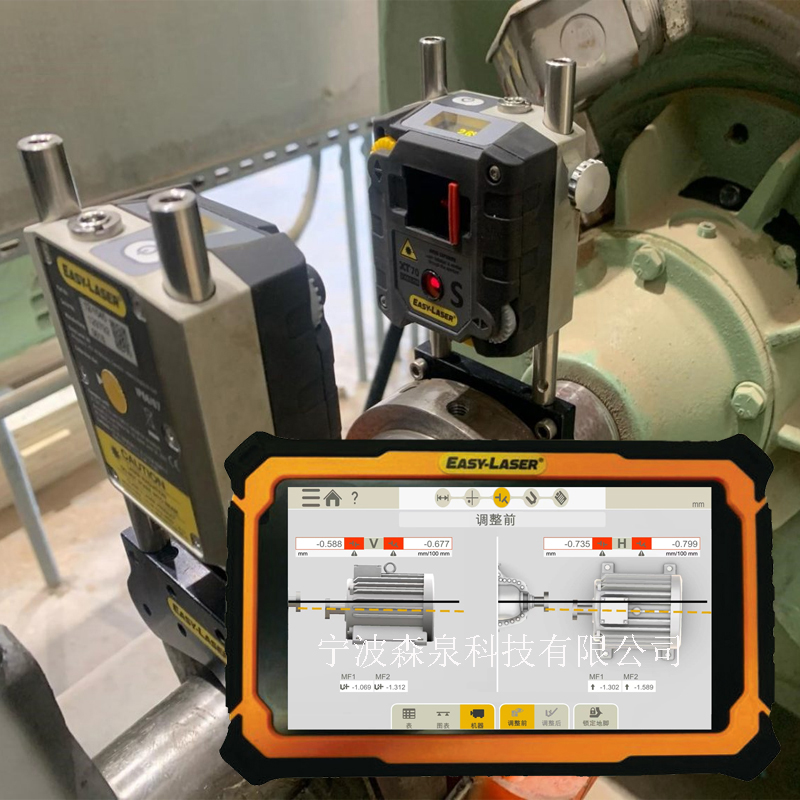

激光對中儀測量結果顯示
A.垂直方向:偏差和角度值.
B.水平方向:偏差和角度值.
C.對中結果評判(容差顯示)
D.垂直方向:墊平值
E.水平方向:調整值
F.顯示“測量結果列表”或調整畫面
G.顯示“調整前”或.“調整后”的測量結果

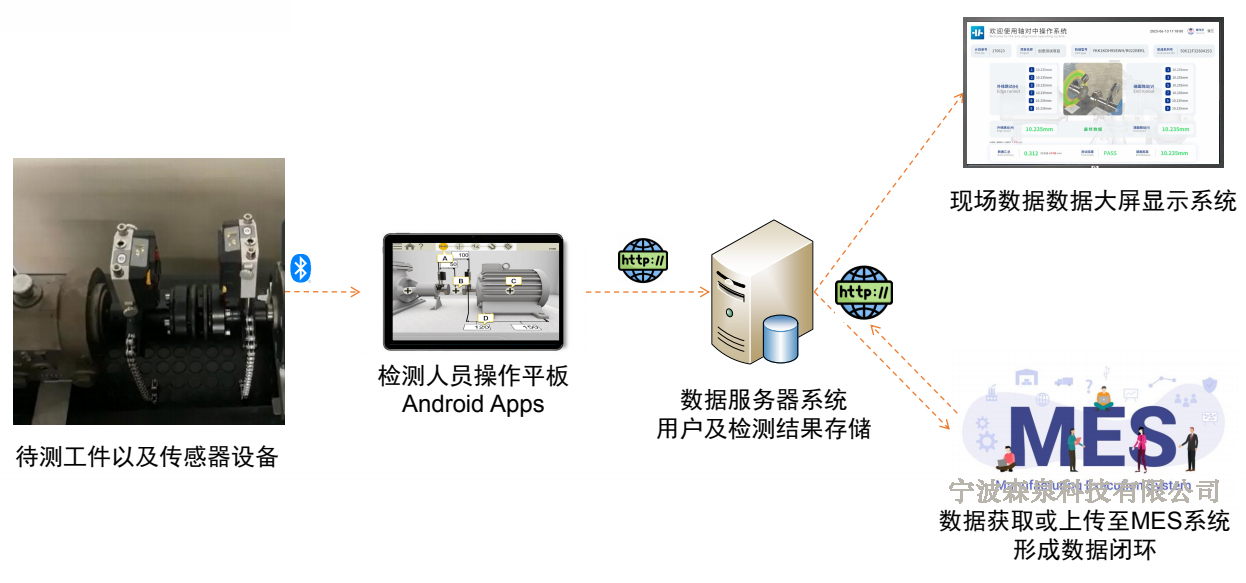

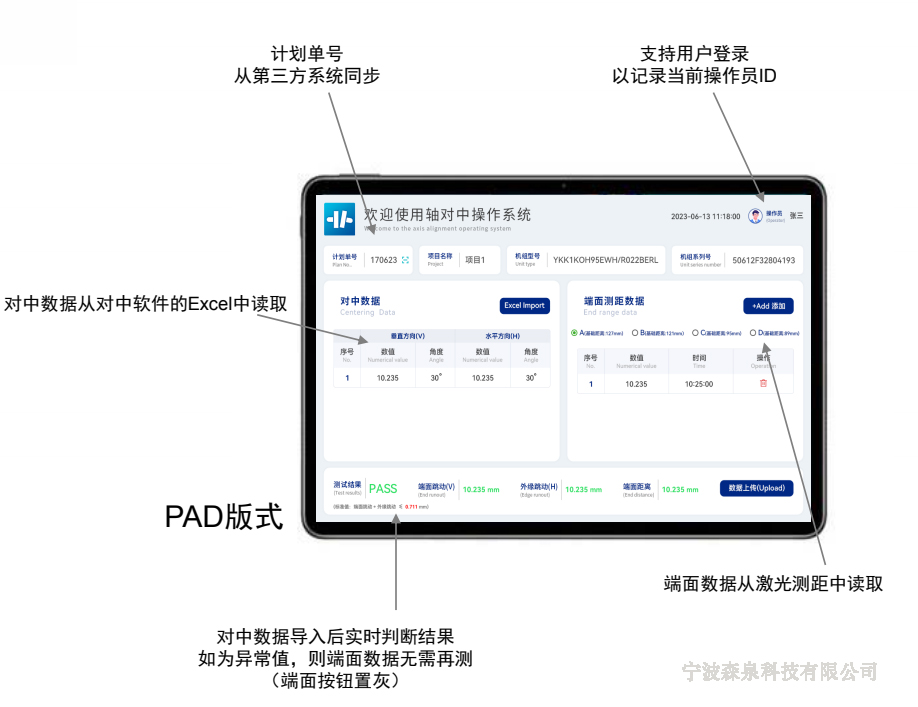

數據上傳處理
? 支持用戶登錄
? 支持導入Easy-Laser的測試數據
? 手動旋轉距離探測設備
? 支持實時讀入端面測試數據
? 和標準數據進行對比，得出比對結果
? 支持上傳數據到服務器

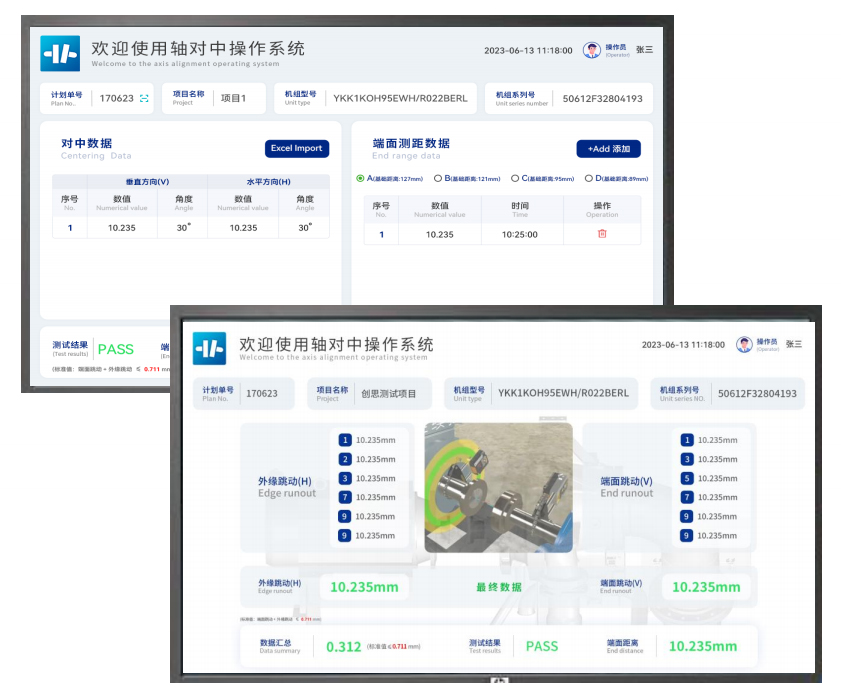

大屏數據顯示管理系統
? 實時顯示檢測數據
? PAD啟動數據處理軟件，輸入單號時，大屏開始顯示“新的測量”
? 當導入對中的EXCEL時，大屏立即開始顯示測量動畫，逐條顯示對中數據，并給出判定結果
? 當數據處理軟件讀取到距離數據時，大屏上同步顯示數據結果
