1、氙燈電源概述

  ①長弧氙燈模塊電源功率分為1000W、1500W 和2000W,三種規格模塊，可根據燈管功率選用相應電源單只驅動氙燈，或多只并聯驅動氙燈。

  ②電源供電分為110V (90-120V)、220V (208 -240V)和380V (380 -240)三種,可根據需要分別選用。在大型設備和項目中，建議采用三相380V電源,以提高功率因數,減輕電網負荷,降低供電的技術難度和成本。110V、220V電源按相線(L)零找(N), 380V 電源按3相380V(無零線)標志接入。多臺并聯時各臺榆入端并聯使用。氙燈電源至電網的榆入線:110VAC按每千瓦4平毫米、220VAC按每千瓦2平方毫米、三相380VAC按每千瓦0.75平方毫米計算。

  ③單臺使用時輸出按OUT (+)(-)標志接至觸發器。 多臺并聯時各臺輸出(+)與(+)并聯，(-)與(一)并聯，然后把并聯后的總線接至觸發器。氙燈電源至觸發器的輸出總線，可用氙燈額定電流計算, - ~般按每4安培電流1平方毫米導線截面積計算,如距離遠，導線還應適當加粗，以免損耗太大。

  ④調光控制,從電控輸入端接入0- -10VDC 控制信號,可以調節氙燈亮度的高低，10V時亮度最大, 0V時亮度最小。信號來源可以是PLC或觸摸屏等控制器生成，或使用0-10V信號發生器。

  ⑤氙燈電源工作時效率約90%，本身會消耗10%的功率，這個功率會轉化為熱能。比如6500W氙燈，電源產生的熱能為650W，相當于650W的電爐對電氣柜進行加溫，所以電氣柜需要充分考慮通風散熱，把這一部分熱量通過空氣對流等方式散發出去。否則，電氣柜內工作溫度太高，氙燈電源的電子元件受損,最終產生故障，并將電源燒毀。

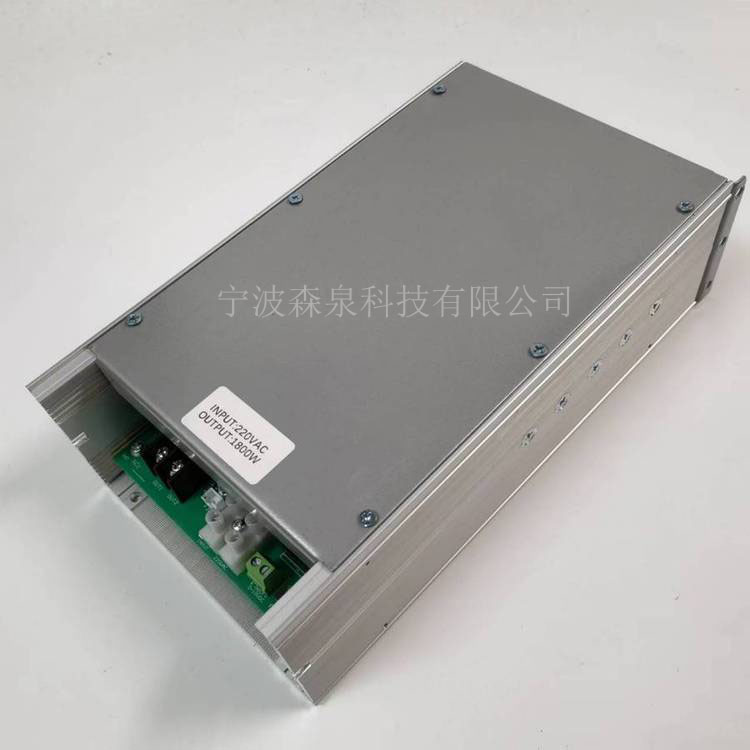

2、1800W直流長弧氙燈使用說明

①長弧氙燈對燈箱金屬要絕緣良好，絕緣距離30 毫米以上。觸發干擾隔高器應裝在觸發器附近，觸發器應安裝在氙燈附近，觸發器至氙燈的導線應分別套(不可并一起套) 2mm整條硅膠管,并且在穿過箱壁、金屬管時不可中斷，以免幾萬伏觸發高壓泄漏,使氙燈觸發不可靠,或氙燈電源損壞。必須定期檢查接頭的接觸情況。以免發熱燒損氙燈、部件及線路。.

②安裝好氙燈在點燃前,用酒精棉球擦凈氙燈泡殼，以防手汗、油污、灰塵沾污泡殼, ,在點燃后的高溫下，手汗中的鈉、鉀、鈣等堿金屬離子與石英玻璃反應析晶失透，嚴重影響透光率，嚴重時析晶處石英玻璃漏氣，造成氙燈失效。

③觸發氙燈時應待氙燈電源通電10-20秒后，再接通觸發器供電觸發。氙燈電源應調至最大額定電流下滿電流觸發，點燃1-2分鐘燈光穩定后再調小至需要的亮度，觸發時電流太小燈管難以觸發，且易造成氙燈損壞。點燃后熱的氙燈關閉后應冷卻5-10分鐘后再觸發，否則易造成觸發高頻高壓到處竄擾打火，損壞死燈、氙燈電源及其他電器。

④氙燈和觸發器距離越近越好。觸發器不可與氙燈電源同裝在一個電器柜里，以免損壞和干擾氙燈電源和其它電器。觸發器不可用小金屬盒包起來，否則會降低觸發能力。
