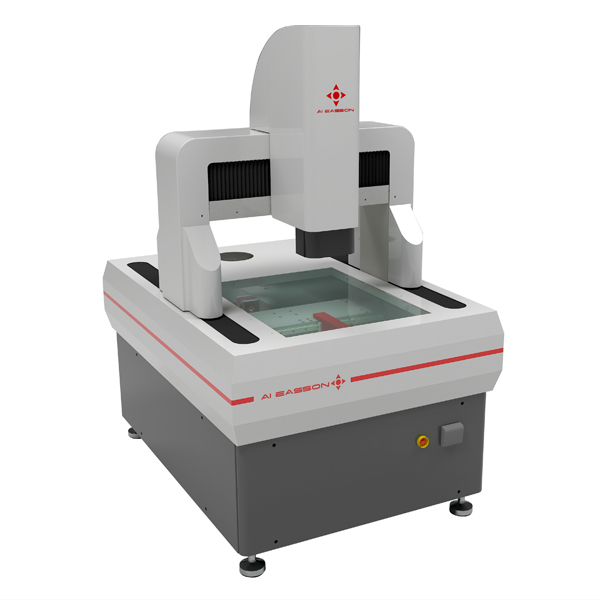

龍門全自動影像測量儀可在單一機臺上執行多種功能，大大減少重復購置機臺的花費與使用空間的浪費。能高效地檢測各種工件的輪廓和表面形狀及尺寸、角度和位置。特別適用于PCB 板、菲林、保護膜、光學玻璃、電子、大型鈑金件、連接器、精密機械零件、電子元器件、半導體元器件等行業，實現大批量快速精準檢測。

龍門全自動影像測量儀特殊功能
1. 全電腦程式控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能；并具有光度指示功能，指導用戶，減少人為帶來的不確定因素。
2.量測工件無需調節擺正，軟件提供座標平移、旋轉、擺正。
3.標注功能可讓用戶直接在影像及幾何區標注/移動尺寸。
4.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
5.可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
6.利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
7. 量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
8. 測量數據化輸出，轉成WORD (.doc) 、EXCEL (.xls)。
9.操作方便的自學習教導式編程軟件，程序可重復執行
10.SPC功能，直接輸出管制圖，轉成EXCEL
11.機械圖形直接輸出.dxf格式，與AutoCAD、Pro/e等其它軟件無縫聯接。
12.程式可直接輸入.DXF文件，在影像測量區實現工件實物放大影像與標準設計圖作直觀的測量比對。
13.提供平面內直線度、圓度、角度分析，進行有效之品質檢驗
14.機臺精度補償，提高量測精度。
15.全自動影像測量儀的軟件具學習功能，用戶只須以手動方式將工件測量一次，整個測量過程便會記錄下來，作為以后重復自動測量之用。用戶不需編寫任何程式，操作過程絕對簡單容易.
16.重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素?cái)?shù)據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素?cái)?shù)據也會重新刷新)。
17.修改編輯及查看尋邊狀況：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況.

龍門全自動影像測量儀配置：
