圖像閃測儀無需定位工件及夾具，單次測量周期為1-2s，效率是傳統設備的數十倍；只需設置匹配特征、規劃測量項目兩個準備步驟，即可實現多產品、多尺寸批量測量；避免了傳統影像測量儀繁雜的操作流程，生手經短時間培訓即可熟練操作。

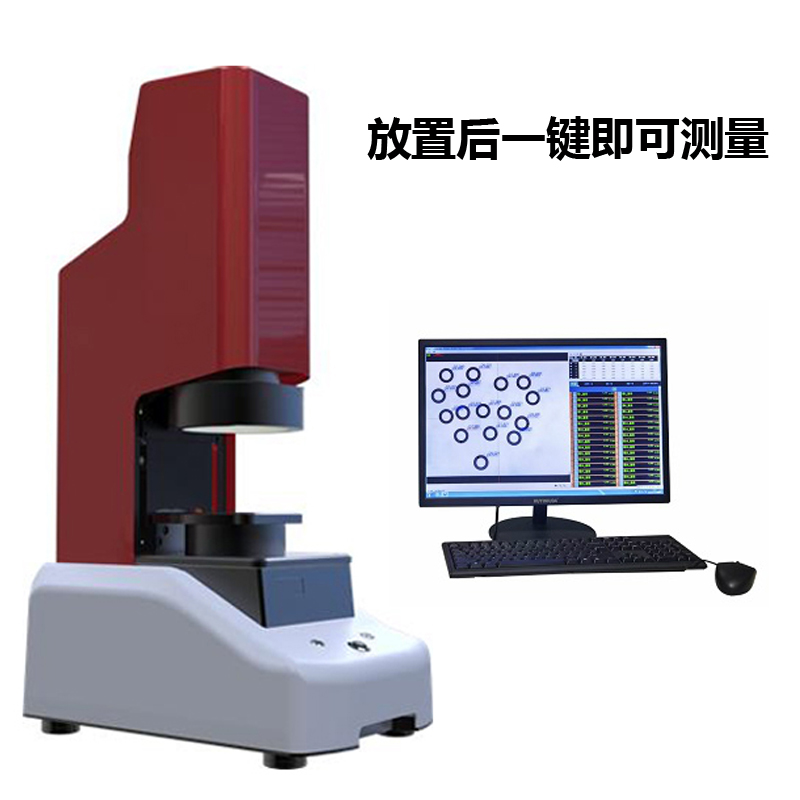

廣泛應用于機械、電子、模具、五金、橡膠、磁性材料、精密沖壓、接插件、端子、手機、電路板、醫療器械、鐘表等尺寸較小的產品及零部件的批量快速測量。采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需把工件放置載物臺，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。傳統測量儀器如投影儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位原點定位費時、測量操作時間長、不同測量人員導致測量結果不同、數據統計管理繁雜等。

攻克傳統測量儀器在檢測方面的難題，快速實現批量檢測。完成批量檢測，僅需兩步：

1.設置好工件需測量的項目與公差，保存；

2.連續放置工件，按一鍵即完成所有項目的測量。

3.自動匹配：工件可任意擺放，無需定位夾具，無需焦點調節，無需載物臺手動操作；

4.自動測量：測量速度極快，能同時完成上百個尺寸部位的繪圖、測量及公差評價

5.校準簡單：僅需一個功能校準鍵，多角度、全方位、全視野校準，保證測量精度；

6.使用簡單：人性化、智能化的軟件設計，任何人三分鐘內都可輕松掌握；數據自動保存：測量的結果自動保存到電腦，包括測量日期，產品的批號等信息；

7.精準度高：避免了因測量行程增大而受到測阿貝誤差，重復測量精度高

圖像閃測儀技術參數：
類別：單視野成像
型號：EG-50
測量范圍(mm)：50×40
調焦行程（mm）：20
測量精度（μm）：±3
重復精度（μm）：±0.5
景深（mm）：20

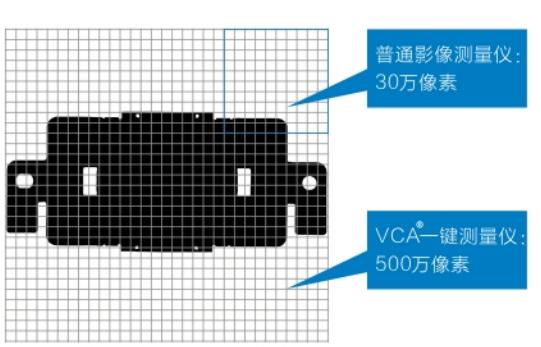

光學系統：500萬像素CCD；雙遠心工業鏡頭； 遠心平行背光源、LED環形正面光源
軟件：精密SPT測量軟件
接口：GigE ×1（雙視野型號×2），RS 232 ×1，及其他可擴展接口
電源：AC 220V，50Hz
工作環境：溫度15-25℃；濕度30%-80%；振動<0.002g, 15Hz

柔性智能：點、線、圓等測量元素的智能組合，可靈活調用修改，減少規劃工作量；測量數據可實時SPC統計分析，并以Excel、PDF 、Word、圖片等格式保存；可智能識別被測產品并自動調用檢測檔案，無需人工搜索選擇，快速切換產品；特定要素測量工具可定制，CAD交互、輪廓比對等功能可定制。
適用性廣：固定視野型具有立式、臥式兩大系列，適用平面及回轉體工件，產品量程覆蓋20-200mm，滿足不同規格類型產品測量；同時具備運動平臺式型號，結合光柵示數的運動平臺進一步擴充測量范圍；軟硬件接口豐富，可集成各類測量傳感器、自動化機構及數字化管理軟件，組成自動化智能化系統。
自主產權：本產品具自主知識產權，成像組件均采用高性能進口產品，圖像處理算法技術完全自主開發，為用戶提供更好的性價比選擇、更快速及時的技術服務，且避免了盜版等法律風險。

簡便高效：大視野高景深成像，無需定位工件及夾具，單次測量周期為1-2s，效率是傳統設備的數十倍；只需設置匹配特征、規劃測量項目兩個準備步驟，即可實現多產品、多尺寸批量測量；避免了傳統影像測量儀繁雜的操作流程，生手經短時間培訓即可熟練操作。

系統配置明細表
