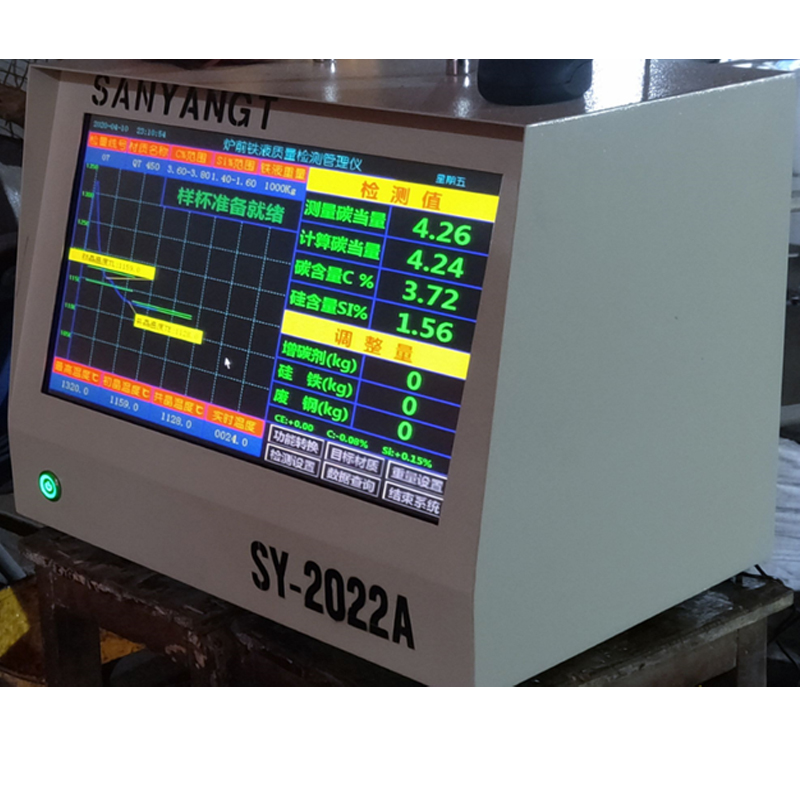

鐵液質量管理儀SY2022A
鐵水分析儀 智能鐵水質量管理儀用于爐前快速測定灰鑄鐵和球墨鑄鐵鐵水的碳當量CE%、碳含量C%、硅含量Si%、球化率SG%等鐵水性能；預測普通灰鑄鐵的抗拉強度等。非專業人員經簡單培訓即可操作；在鐵水可等待的時間內完成檢測，然后根據自動計算出的增碳劑、硅鐵、廢鋼投放量對鐵水成份進行調整，有效的指導生產實踐。
一 鐵水質量管理儀的軟件功能：
1、CE、C、Si含量測量：可測量10種目標材質的活性CE、C、Si含量，推算出鐵液牌號(HT)；
2、鐵液調整計算：依據目標成份范圍、鐵液重量、增碳收得率、增硅收得率和測量結果，計算出命中目標成份的增碳劑、硅鐵或廢鋼加入量；
3、球化率測量：通過測量鐵液的共晶度和過冷度，在活性Mg含量足夠的前提下，推算出球化鐵液的球化率；測球化率百分比，判定鐵水硬度，推算鐵水強度
4、鐵液體成分管理：依據產品牌號設定碳當量，碳含量，硅含量成分范圍，儀器將以不同顏色顯示含量，超高，以紅色顯示，偏低以綠色顯示，用戶并可以自己修改含量范圍。
5.可瀏覽主要測量參數的趨勢分布圖、凝固溫度曲線的微分圖，以便數據分析；
6.可將測量記錄自動輸出到U盤，轉移到其他計算機上進行查閱分析。
7.18.5寸工業觸摸屏（操作便捷），有漢化版和國際版可選
8.測量速度50-70秒（節約熔煉檢測時間）
9.支持遠距離無限傳輸數據
二、主要功能
1、測量功能,碳當量、碳含量、硅含量、球化率、抗拉強度、布氏硬度等參數測定；
2、預測灰鑄鐵抗拉強度和布氏硬度；
3、測定孕育后灰鑄鐵鐵水抗拉強度和硬度，預測孕育效果；
4、成分測定結束后，系統根據用戶預先設定的碳、硅含量的目標值自動計算合金的調整加入量；
5、測量結果自動保存；
6、可隨時再現歷史冷卻曲線及歷史測量結果；
7、測量數據可輸出到EXCEL,以便于數據分析，也可通過USB接口拷貝測量的數據到辦公室電腦保存、分析；
8、自動打印可選擇，可搭配任何一款打印機，快速打印曲線和測量數據。
三、特色功能
1、成分測定完畢，用戶可以根據產品要求的碳、硅含量修改目標值重新計算合金的調整加入量，使調整后的鐵水成分更能滿足產品要求。
2、測定孕育后灰鑄鐵鐵水抗拉強度和硬度，結果精度更高。
四、技術參數
分析時間：約1分30秒
測量范圍和測量精度：
碳當量CEL：2.50～4.80%；±0.08%
碳含量C %：2.30～4.20%；±0.05％
硅含量Si%：0.60～3.80%；±0.10%
球化率60%～99%；±5%
抗拉強度150～400MPa；±10MPa
硬度100～300HB；±10HB
溫度變送器：原裝進口溫度變送器，最小分辨力0.1℃
精度等級F.S±0.01%
主 板：工業底板
顯 示 器：18.5英寸屏幕顯示器
指令輸入：光電鼠標器
記錄輸出：USB移動存儲器
供電電源：AC 220V 50Hz
活性成份測量畫面介紹：
1、當前日期、時間
2、本儀器版本號
3、高溫度(TM)
4、初晶溫度(TL)
5、共晶溫度(TE)
6、碳當量(CE1)
7、碳含量(C%)
8、硅含量(Si%)
9、預估鐵液牌號以及范圍圖形(HT/FC)
10、碳當量以及范圍圖形(CE2)
11、碳含量以及范圍圖形(C%)
12、硅含量以及范圍圖形(Si %)
13、熱分析溫度曲線
14、實時溫度(攝氏度)
15、當前檢測線信息框
16、Si的目標成分范圍
17、“功能轉換”按鈕
18、“目標材質”按鈕
19、“重量設定”按鈕
20、“檢測設定”按鈕
21、“數據瀏覽”按鈕
22、“結束系統”按鈕
球化率測量界面介紹：
1、當前日期、時刻
2、本儀器的版本號
3、高溫度(TM)
4、初晶溫度(TL)
5、共晶低點()
6、再輝溫度(TEh)
7、冷卻速度以及圖表
8、過冷度以及圖表
9、再輝時間以及圖表
10、球化率以及圖表
11、溫度曲線
12、實時溫度
13、當前檢測線信息
14、“功能轉換”按鈕
15、“材質選擇”按鈕
16、“重量設定”按鈕
17、“檢測設定”按鈕
18、“數據瀏覽”按鈕
19、“結束系統”按鈕
