皮帶對中儀TKBA 31

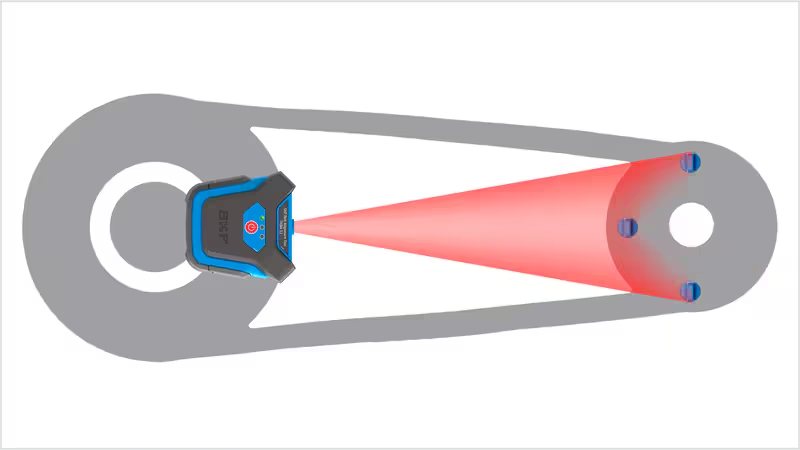

SKF TKBA 31 TKBA 31 可用于大多數使用 V 型皮帶、聯組帶和多楔帶以及配備鏈輪的機器。激光線會從發射器投射到固定在另一頭皮帶輪上的接收器。然后，該工具會對垂直角度、水平角度和平行偏差進行校正 — 包括這三者的組合。
典型應用
SKF 皮帶對中儀常用于發電廠、回收設施、化工廠和食品飲料生產。
皮帶傳動的應用范圍很廣，包括暖通空調、泵裝置、造紙廠、面粉廠、車床、銑床和輸送機。鏈輪驅動通常用于農業機械、壓縮機和發動機凸輪軸。
準確對中皮帶傳動和鏈條傳動有助于減少皮帶、滑輪、鏈條以及鏈輪的磨損。除了延長皮帶和滑輪的壽命外，精確對對中可以減少機器的振動。它通常可以帶來的好處包括提高機器性能，減少非計劃停工時間和降低能源成本。
兩個激光接收器單元
每個單元使用一個綠色激光二極管，最多可以在 6 m (20 ft) 以內的距離使用 — 包括在陽光充足的戶外。
三個目標
三個皮帶張力檢查器
磨損檢查量規
快速、簡便的安裝 — 使用強磁鐵
簡化的對中過程
同時對張力和對中進行調整
適用于大多數使用 V 型皮帶、聯組帶、多楔帶以及配備鏈輪的機器
TKBA 11 使用紅色激光二極管，可以在 3 m (10 ft) 以內的距離使用。ABS 和 2K 聚合物材質的堅固外殼和鋁制底座有助于確保裝配的穩定性和對中時的準確性。
使用 3 節 AAA 電池，可連續使用 32 小時。TKBA 11 的所有部件包括一個紅色激光發射器、三個被動目標和三節 AAA 電池，它們都裝在一個堅固的儀器箱中。
| 型號 | TKBA 11 | TKBA 21 | TKBA 31 | TKBA 40 |
| 變送器/發射器單元 | ||||
| 激光類型 | 紅色激光二級管 | 紅色激光二級管 | 綠色激光二級管 | 紅色激光二級管 |
| 激光 | 1 個內置 2 級激光，<1mW，635nm | 1 個內置 2 級激光，<1mW，635nm | 1 個內置 2 級激光，<1mW，520nm | 1 個內置 2 級激光，<1 mW，632 nm |
| 激光線長度 | 2 m 處為 2.4 m （6.6 ft 處為 7.9 ft） | 2 m 處為 2.4 m （6.6 ft 處為 7.9 ft） | 2 m 處為 2.4 m （6.6 ft 處為 7.9 ft） | 2 m 處為 3 m （6.6 ft 處為 9.8 ft） |
| 角度測量精度 | 2 m (6.6 ft) 處優于 0.02° | 2 m (6.6 ft) 處優于 0.02° | 2 m (6.6 ft) 處優于 0.02° | 優于 0.2° |
| 測量精度偏差 | 優于 0.5 mm (1/50" in.) | 優于 0.5 mm (1/50" in.) | 優于 0.5 mm (1/50" in.) | 優于 0.5 mm (0.02 in.) |
| 測量距離 | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 6 m （2 in 至 20 ft） | 50 mm 至 6 000 mm （2 in. 至 20 ft） |
| 工作控制 | 激光開/關 | 激光開/關 | 激光開/關 | 激光開關 |
| 軸承座材料 | ABS + 2K 和鋁基噴塑漆 | ABS + 2K 和鋁基噴塑漆 | ABS + 2K 和鋁基噴塑漆 | 鑄壓鋁 |
| 接收器單元 | ||||
| 殼體材料 | 被動目標：ABS | 與變送器單元相同 | 與變送器單元相同 | 鋁 |
| 被動目標：ABS | ||||
| 夾具 | ||||
| 安裝 | 磁性，側面安裝 | 磁性，側面安裝 | 磁性，側面安裝 | 磁力, 溝槽固定（可選側適配器 TMEB A2） |
| V 形導向裝置 | 不適用 | 不適用 | 不適用 | 尺寸 1：22 mm，短桿（3 對） |
| 尺寸 2：22 mm，長桿（3 對） | ||||
| 尺寸 3：40 mm，短桿（3 對） | ||||
| 尺寸 4：40 mm，長桿（3 對） | ||||
| 電池 | 3 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | 2 節 AAA 堿性 IEC LR03 |
| 工作時間 | 32 小時（連續使用） | 32 小時（連續使用） | 6 小時（連續使用） | 20 小時（連續使用） |
| 操作要求 | ||||
| 工作溫度 | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) |
| 存儲溫度 | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | –20 至 +65 °C （–4 至 +150 °F） |
| 相對濕度 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 |
| 防護等級 | IP 40 | IP 40 | IP 40 | IP 40 |
| 標定證書 | - | - | - | 兩年有效期 |
| 尺寸 | ||||
| 變送器/發射器單元 | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 70 × 74 × 61 mm (2.8 × 2.9 × 2.4 in.) |
| 接收器單元 | 被動目標：40 x 25 mm (1.57 x 0.98 in.) | 與變送器單元相同 | 與變送器單元相同 | 96 × 74 × 61 mm (3.8 × 2.9 × 2.4 in.) |
| 被動目標：40 x 25 mm (1.57 × 0.98 in.) | ||||
| 手提箱尺寸 | 260 × 85 × 180 mm (10.2 x 3.3 x 7.1 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 260 × 85 × 180 mm (10.2 × 3.3 × 7.1 in.) |
| 重量 | ||||
| 變送器/發射器單元 | 250 g (0.55 lb) 包括電池 | 250 g (0.55 lb) 包括電池 | 250 g (0.55 lb) 包括電池 | 320 g (0.7 lb) |
| 接收器單元 | 35 g (0.08 lb) 3 個無源目標 | 與變送器單元相同 | 與變送器單元相同 | 270 g (0.6 lb) |
| 總重量（包括儀器箱） | 0.84 kg (1.85 lb) | 1.62 kg (3.57 lb) | 1.88 kg (4.14 lb) | 1.2 kg (2.7 lb) |

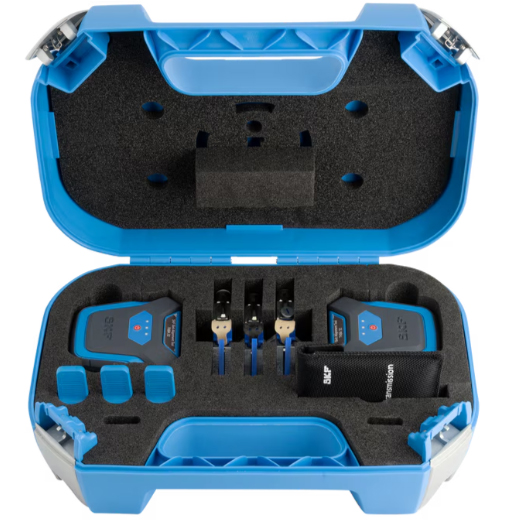

| 儀器箱組件 | 1 個 TKBA 11 變送器單元 | 2 個 TKBA 21 變送器/接收器單元 | 2 個 TKBA 31 變送器/接收器單元 | 1 個 TKBA 40 變送器單元 |
| 3 個 TKBA TARGET 被動目標 | 6 節 AAA 電池 | 3 個 TKBA TARGET 被動目標 | 1 個 TKBA 40 接收器單元 | |
| 3 節 AAA 電池 | 1 份紙質使用說明 | 6 節 AAA 電池 | 2 節 AA 電池 | |
| 1 份紙質使用說明 | 3 個不同載荷的皮帶張力檢查器 | 4 種尺寸的 V 型導向裝置，每種 3 個 | ||
| 1 個皮帶輪槽外形檢查器 | 1 份紙質使用說明 | |||
| 1 份紙質使用說明 | 1 份標定證書 |
