皮帶對中儀TKBA 40

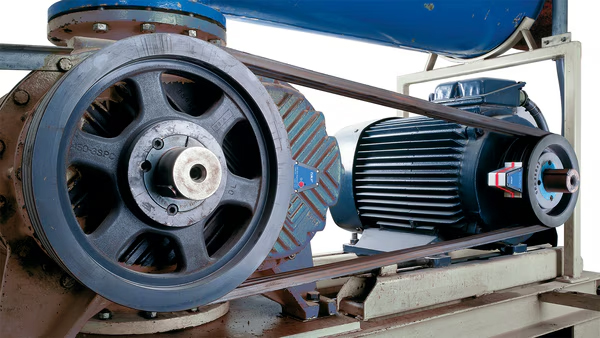

SKF 的 TKBA 40 皮帶對中儀提供了一種簡單方法，通過精確對中 V 型帶皮帶輪的溝槽來實現高精度對中。它可以糾正垂直角度、水平角度和平行偏差。該工具有兩個組成部分：一個激光發射單元和一個接收器單元。它使用強磁鐵和 V 型導向裝置與滑輪凹槽相配合，讓 TKBA 40 的安裝變得輕松便捷地。
快速、簡便的安裝 — 使用強磁鐵
簡化的對中過程
由于提供了四種尺寸的 V 形導向裝置，因此能夠?qū)χ懈鞣N V 形帶皮帶輪
同時對張力和對中進行調整
對中 V 型皮帶輪溝槽而不是面，從而讓不同寬度或面的皮帶輪均可達到最佳對中效果
可選附加功能：特制的側面適配頭可用于對中多楔帶和正時皮帶輪以及鏈輪
最大的對中距離為 6 m (20 ft)，可滿足各種應用
依靠裝在堅固儀器箱中的紅色激光二極管
使用 2 節 AAA 電池，可連續使用 20 小時
| 型號 | TKBA 11 | TKBA 21 | TKBA 31 | TKBA 40 |
| 變送器/發射器單元 | ||||
| 激光類型 | 紅色激光二級管 | 紅色激光二級管 | 綠色激光二級管 | 紅色激光二級管 |
| 激光 | 1 個內置 2 級激光，<1mW，635nm | 1 個內置 2 級激光，<1mW，635nm | 1 個內置 2 級激光，<1mW，520nm | 1 個內置 2 級激光，<1 mW，632 nm |
| 激光線長度 | 2 m 處為 2.4 m （6.6 ft 處為 7.9 ft） | 2 m 處為 2.4 m （6.6 ft 處為 7.9 ft） | 2 m 處為 2.4 m （6.6 ft 處為 7.9 ft） | 2 m 處為 3 m （6.6 ft 處為 9.8 ft） |
| 角度測量精度 | 2 m (6.6 ft) 處優于 0.02° | 2 m (6.6 ft) 處優于 0.02° | 2 m (6.6 ft) 處優于 0.02° | 優于 0.2° |
| 測量精度偏差 | 優于 0.5 mm (1/50" in.) | 優于 0.5 mm (1/50" in.) | 優于 0.5 mm (1/50" in.) | 優于 0.5 mm (0.02 in.) |
| 測量距離 | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 3 m （2 in 至 10 ft） | 50 mm 至 6 m （2 in 至 20 ft） | 50 mm 至 6 000 mm （2 in. 至 20 ft） |
| 工作控制 | 激光開/關 | 激光開/關 | 激光開/關 | 激光開關 |
| 軸承座材料 | ABS + 2K 和鋁基噴塑漆 | ABS + 2K 和鋁基噴塑漆 | ABS + 2K 和鋁基噴塑漆 | 鑄壓鋁 |
| 接收器單元 | ||||
| 殼體材料 | 被動目標：ABS | 與變送器單元相同 | 與變送器單元相同 | 鋁 |
| 被動目標：ABS | ||||
| 夾具 | ||||
| 安裝 | 磁性，側面安裝 | 磁性，側面安裝 | 磁性，側面安裝 | 磁力, 溝槽固定（可選側適配器 TMEB A2） |
| V 形導向裝置 | 不適用 | 不適用 | 不適用 | 尺寸 1：22 mm，短桿（3 對） |
| 尺寸 2：22 mm，長桿（3 對） | ||||
| 尺寸 3：40 mm，短桿（3 對） | ||||
| 尺寸 4：40 mm，長桿（3 對） | ||||
| 電池 | 3 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | 3 節 AAA 堿性 IEC LR03 | 2 節 AAA 堿性 IEC LR03 |
| 工作時間 | 32 小時（連續使用） | 32 小時（連續使用） | 6 小時（連續使用） | 20 小時（連續使用） |
| 操作要求 | ||||
| 工作溫度 | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) | 0 至 40 °C (32 至 104 °F) |
| 存儲溫度 | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | - 20 至 60 °C （-4 至 140 °F） | –20 至 +65 °C （–4 至 +150 °F） |
| 相對濕度 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 | 10 至 90% 非冷凝 |
| 防護等級 | IP 40 | IP 40 | IP 40 | IP 40 |
| 標定證書 | - | - | - | 兩年有效期 |
| 尺寸 | ||||
| 變送器/發射器單元 | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 98 x 97 x 52 mm (3.86 x 3.82 x 2.05 in.) | 70 × 74 × 61 mm (2.8 × 2.9 × 2.4 in.) |
| 接收器單元 | 被動目標：40 x 25 mm (1.57 x 0.98 in.) | 與變送器單元相同 | 與變送器單元相同 | 96 × 74 × 61 mm (3.8 × 2.9 × 2.4 in.) |
| 被動目標：40 x 25 mm (1.57 × 0.98 in.) | ||||
| 手提箱尺寸 | 260 × 85 × 180 mm (10.2 x 3.3 x 7.1 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 360 x 110 x 260 mm (14.2 x 4.3 x 10.2 in.) | 260 × 85 × 180 mm (10.2 × 3.3 × 7.1 in.) |
| 重量 | ||||
| 變送器/發射器單元 | 250 g (0.55 lb) 包括電池 | 250 g (0.55 lb) 包括電池 | 250 g (0.55 lb) 包括電池 | 320 g (0.7 lb) |
| 接收器單元 | 35 g (0.08 lb) 3 個無源目標 | 與變送器單元相同 | 與變送器單元相同 | 270 g (0.6 lb) |
| 總重量（包括儀器箱） | 0.84 kg (1.85 lb) | 1.62 kg (3.57 lb) | 1.88 kg (4.14 lb) | 1.2 kg (2.7 lb) |
| 儀器箱組件 | 1 個 TKBA 11 變送器單元 | 2 個 TKBA 21 變送器/接收器單元 | 2 個 TKBA 31 變送器/接收器單元 | 1 個 TKBA 40 變送器單元 |
| 3 個 TKBA TARGET 被動目標 | 6 節 AAA 電池 | 3 個 TKBA TARGET 被動目標 | 1 個 TKBA 40 接收器單元 | |
| 3 節 AAA 電池 | 1 份紙質使用說明 | 6 節 AAA 電池 | 2 節 AA 電池 | |
| 1 份紙質使用說明 | 3 個不同載荷的皮帶張力檢查器 | 4 種尺寸的 V 型導向裝置，每種 3 個 | ||
| 1 個皮帶輪槽外形檢查器 | 1 份紙質使用說明 | |||
| 1 份紙質使用說明 | 1 份標定證書 |
