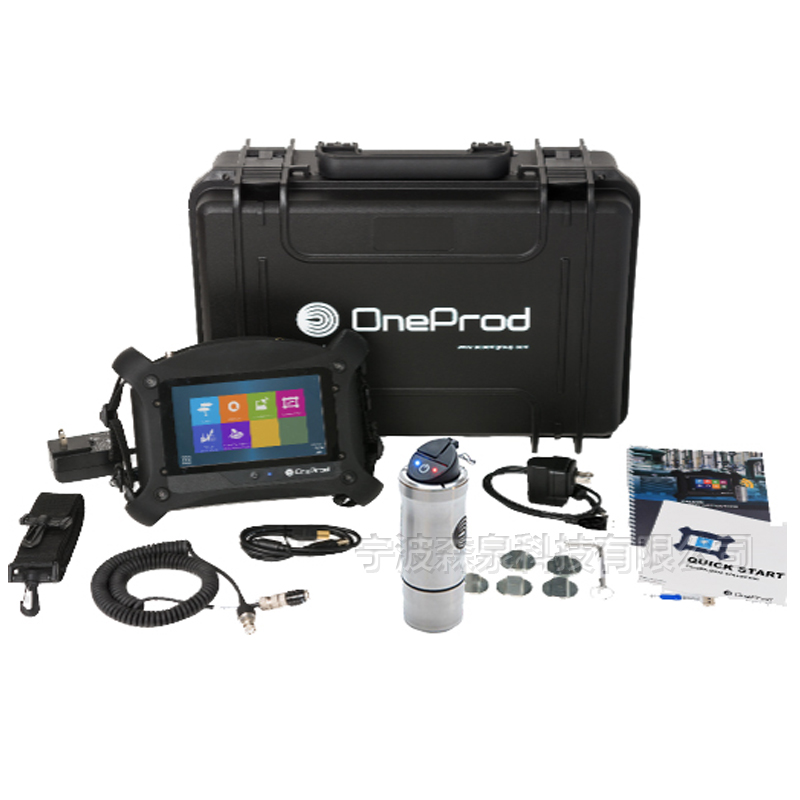

風機動平衡儀法國OneproD FALCON

FALCON 的內置自動診斷模塊提供可靠結果。工業中常見的所有設備故障，例如不平衡、不對中、安裝缺陷、松動、摩擦、結構共振、潤滑缺陷、軸承缺陷、齒輪缺陷、泵氣蝕等實現檢測。可以遠程安全地進行測量。數據點識別和傳感器自動定位。內置照相機，內置頻閃儀，內置溫度傳感器?？勺詣由梢环菰敿?xì)的word格式的動平衡報告：轉子參數，測量值，系數修正值，頻譜，圖片及批注等

風機動平衡儀法國OneproD FALCON技術特點

振動數據采集器Falcon作為工廠機器設備的振動測量故障診斷分析儀器 ，根據工廠不同的設備類型的工作需求，數據采集器具備有專業型設備故障分析診斷功能：

? 用戶界面友好，中文菜單

? 顯示器為7寸 800×480像素的彩色液晶觸摸屏,中文顯示（支持隨時切換其他語言顯示）。

? 功能強大，技術先進，除了常規的分析方法及功能外，還具有以下功能：

內置照相機：用于標記現場設備圖片、測點傳感器放置位置、異常故障圖片記錄及掃描二維碼等。

內置頻閃儀：用于在不停機的情況下測量機器的轉速，同時可觀察旋轉部件是否有異常（如葉片破損，軸不對中等）。

內置溫度傳感器： 帶激光瞄準的紅外測溫，測量溫度范圍0 to 200°C。

? 多通道的數據采集：2通道并行數據采集（用于多點同時測量，最多可擴展至4通道）。

? 簡單有效的軸承故障診斷功能：軸承損壞DEF直觀的診斷指示值

? 大容量的內存：4G的內存，完全滿足日常工作圖片、振動數據及譜圖的存儲。

? 采用“二維碼”識別：非接觸自動確定測點在路徑中的位置，加快測量時間，避免手動選擇測點可能產生的錯誤。

? 儀器操作簡便，采用直觀的圖標表示。

? 能夠功能擴展及升級。

風機動平衡儀法國OneproD FALCON主要參數如下：

外形： 外形尺寸220×150×60 mm，材料為堅固的 ABS工程塑料。

顯示：7寸 800×480像素的彩色液晶觸摸屏顯示器,支持中文顯示

（也可隨時切換其他語言）。

操作系統：32位操作系統

主處理器： DSP數字信號處理器，可以在采集過程中實時顯示FFT頻譜及振動參數。

A/D轉換器：24位

標準內存：4G

輸入通道： 2個振動通道＋1個觸發通道

輸入信號：最大+／- 24V，可接ICP加速度，三軸ICP，速度，電渦流位移傳感器，DC

和本特利振動保護表的輸出。

采樣頻率： 204.8KHz （2通道），102.4KHz （4通道同時采集）

分析頻率： 80KHz （2通道） ，40KHz （4通道同時采集）

動態范圍：大于90dB

觸發輸入：激光轉速表和外部觸發接線端口

軸承監測：DEF軸承損壞

時域信號：

觸發：可選預觸發和過觸發

平均：1至4096次指數或線性平均

采樣長度： 64K

頻域信號：

FFT線數:100到25600線

分析頻率：最大80kHz

平均：1 至 4096次指數，峰值保持或線性平均

窗函數：矩形窗、漢寧窗和平頂窗

顯示單位：線性/對數，自動量程調整，工程單位/dB，Hz/RPM

包絡分析：帶寬為中心頻率的1/2到1/128

濾波器：高通，低通，帶通濾波器，數字濾波

內置傳感器：

帶激光瞄準的紅外測溫：測量溫度0 to 200°C；

頻閃儀：轉速范圍為0 to 15000 rpm，測量距離可達0.5 m

照相相機：640 X 480 像素

振動傳感器：有線振動傳感器

標準耳機輸出：可聽取傳感器信號、記錄的信號和語音注釋

防護等級： IP65防護標準

沖擊保護：1.2m 跌落試驗

電池：鋰電池，可連續使用至少8小時，軟件可選擇自動待機模式和關機。

通訊接口： USB接口、以太網RJ45接口、WiFi

使用環境：工作溫度：-10～+50℃，濕度：90％

風機動平衡儀法國OneproD FALCON動平衡模塊

特點：不必分拆設備，允許你在現場對機器進行平衡調校：

? 適合任何尺寸的軸類轉子

? 從最簡單的到最復雜的（1-4面的平衡）

? 從低速的到高速的（12~288000RPM）

? 智能加重位置計算

OneproD智能動平衡在整個的平衡過程中，利用先進程序工具指導操作人員，保證平衡結果的準確性：

? 容易使用的中文圖形界面

? 測量結果和重量位置的圖畫展現

? 自動的轉子轉速信號測量

? 試重塊的重量及位置推薦

? 監控每個步驟的數據測量，以評估調校步驟質量的合理性

? 靈活的配重分解及合并工具

? 依照 ISO 10816-3 和 ISO 1940進行振動評判和平衡等級評估

? 自動生成一份詳細的word格式的動平衡報告：轉子參數，測量值，系數修正值，頻譜，圖片及批注等

對每個儲存的動平衡都能簡單的開始一組新的動平衡測量。使用2~4通道選項，可以進行同步測量，讓所得結果更快更可靠更精確。

動平衡選項

? 動平衡可使用加速度、速度和位移傳感器，若使用接近開關，可提供測量和超限矯正

? 轉速值以Hz或RPM形式顯示

? 可設置自動測量轉子轉速信號及轉速值

? 測量值程序取平均值來減少外部干擾

? 取平均值時顯示實際值

? 自動控制振動和轉速散布，以檢查數據可靠性

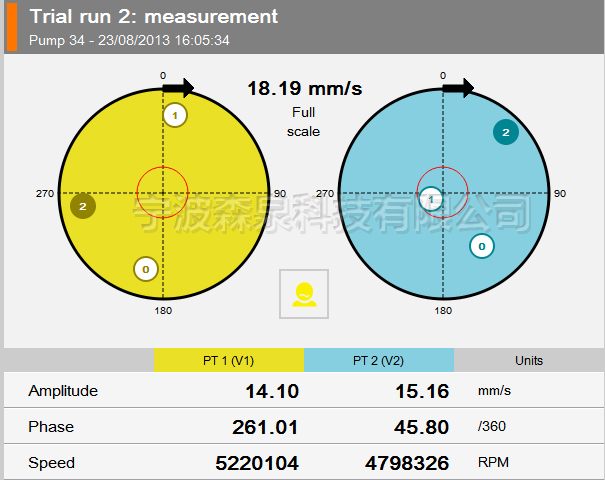

? 測量值可以表格和極坐標圖形顯示

? 以2級樹形結構儲存：文件夾/動平衡

? 通過復制/粘貼簡單地做動平衡副本

? 用儲存的影響系數可以一步動平衡

? 在任何情況下估算平衡重量（空轉或加試重）

? 推薦試重值及位置

? 試重和平衡重量以圖形表格形式顯示，2面動平衡以3D模式顯示

? 可在規定角度拆分重量

? 可在預先添加的重量上合并配重

? 平衡等級可視化（依據ISO1940,VDI2060,NFE90.600標準）

? 顯示ISO 10816-3振動等級限制

? 平衡報告可下載至PC的Word文檔。報告依據一個完整的用戶自定義格式。包括：

平衡配置

柱狀圖的平衡簡述

傳感器支架圖

批注

詳細結果

動平衡從開始帶結束的頻譜

? 用戶自定義角度可輔助安裝配重

? 友好模擬菜單程序可以讓您停止和重測動平衡，不用重新運行整套程序即可重復任何一個步驟
