德國TS輪廓度儀CV120是對物體的輪廓、二維尺寸、二維位移進行測試與檢驗的儀器，

通過儀器的觸針與被測表面的滑移進行測量的，是接觸測量。其主要優點是可以直接測量某些難以測量到的零件表面，如孔、槽等的表面粗糙度，又能直接按某種評定標準讀數或是描繪出表面輪廓曲線的形狀，且測量速度快、結果可靠、操作方便。可實現自動測量。作為精密測量?jī)x器在汽車制造和鐵路行業的應用十分廣泛。

德國TS輪廓度儀CV120配套合作伙伴 SCHAEFFLER舍弗勒 BOSCH 博世

帶橫向移動單元的輪廓測量系統，機械移動，帶T型槽和Y/R平臺的花崗巖底座

德國TS輪廓度儀CV120供貨范圍：
 - 帶有X軸/Z軸精密自動掃描CV120移動單元
 - 外部控制單元
 - 電動Z軸移動功能
 - 帶有T型槽和移動手柄的花崗巖底座
 - Win10/64位（可選Win7/64位）電腦，19”TFT平板顯示器
 - ConturaMatic 軟件，附手冊
 - 標準測量臂 120/33 (25μm陶瓷測針)
 - 校準標準和工廠檢測報告
 - 搖桿，全套線纜
 - Y/R 調整平臺

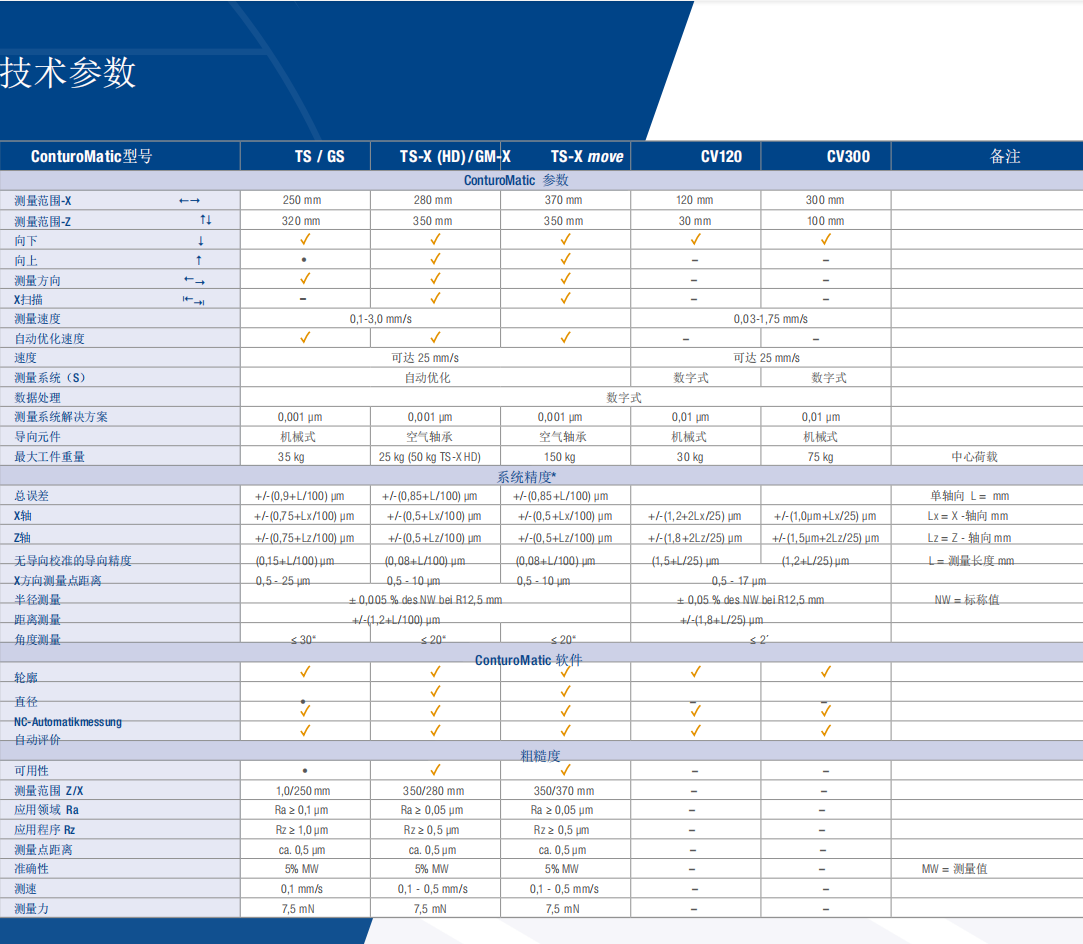

德國TS輪廓度儀CV120技術規格：
X-/Z-軸掃描系統
X-方向測量范圍120mm
Z-方向測量范圍30mm
測量速度：0.1-1.75mm/s
傾斜范圍：+/-15°
測量臂電動跟蹤功能
花崗巖底座
外形尺寸：600x250x55mm ，T型槽 8mm
Z-柱參數
滑動定位范圍：380mm
Y/R平臺規格
外形尺寸：190x190mm
Y-方向調整范圍38mm
徑向調整范圍： +/- 3°
承載重量：30KG
整機重量：50KG

德國TS輪廓度儀CV120測量精度
X-軸測量精度：+/-(1.2μm+2Lx/25)μm* [L=mm]
Z-軸測量精度：+/-(1.8μm+2Lz/25)μm* [L=mm]
