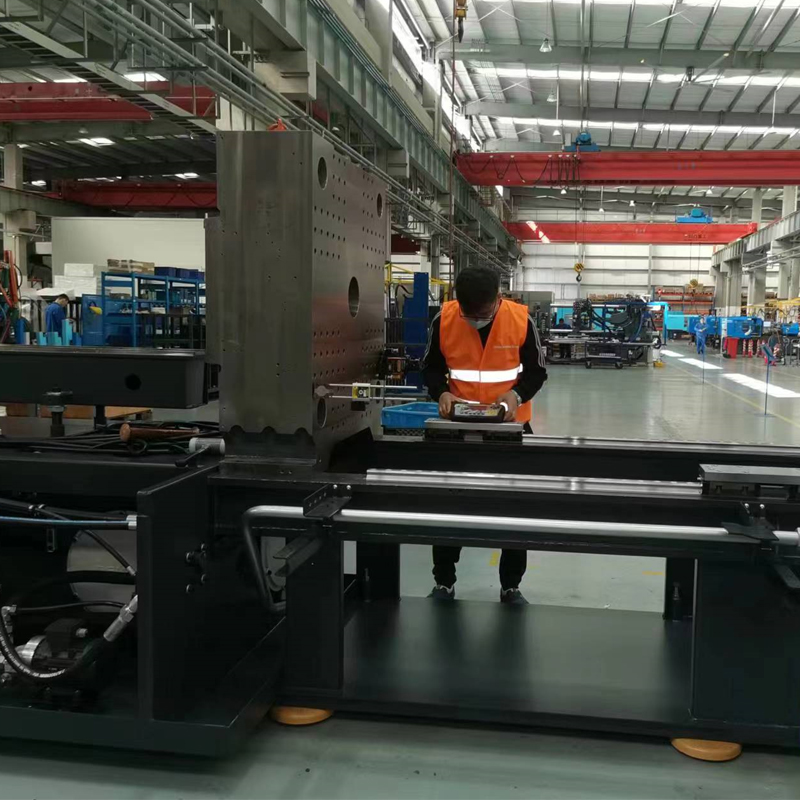

機床垂直度 平面度測量

用于測量和校準機床的系統，可測量鏜床、沖床、車床、銑床、自動鉆及水切割機等大部分幾何參數如直線度、平面度、直角、垂直等，也可完成特定的應用，如心軸，主副軸對中。

顯示分辨率：0.0001mm

Easy-Laser 激光機床測量系統功能

●機床三維直線度

●心軸方向主軸與副主軸/尾軸對中

●機床主軸間的直角機床工作臺

●機床床身的平面度

●軸承間隙檢查軸承狀態

1.Easy-Laser激光機床測量系統平面度測量

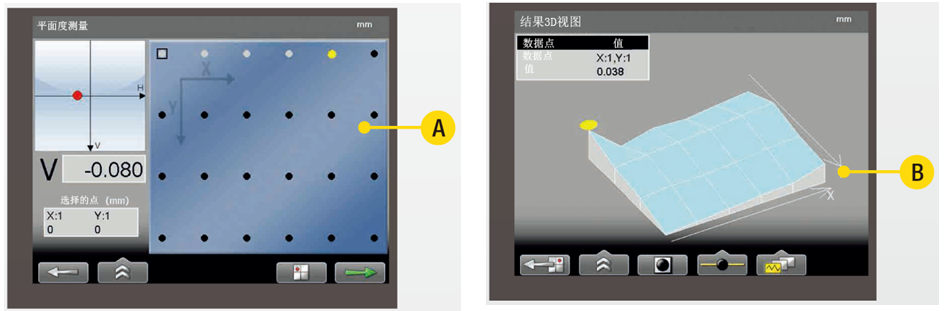

可以測量矩形平面或圓形平面的平面度，用戶根據需要選擇不同的測量方法;將探測器放在需要測量的點上，記錄測量值，測量后選三個測量點作為基準面(置0) ,1其他測量點相對于基準面的數據就出來了。

A .測量示圖                                  B 3D顯示結果，可以旋轉從不同角度觀看

2.Easy-Laser激光機床測量系統直角測量

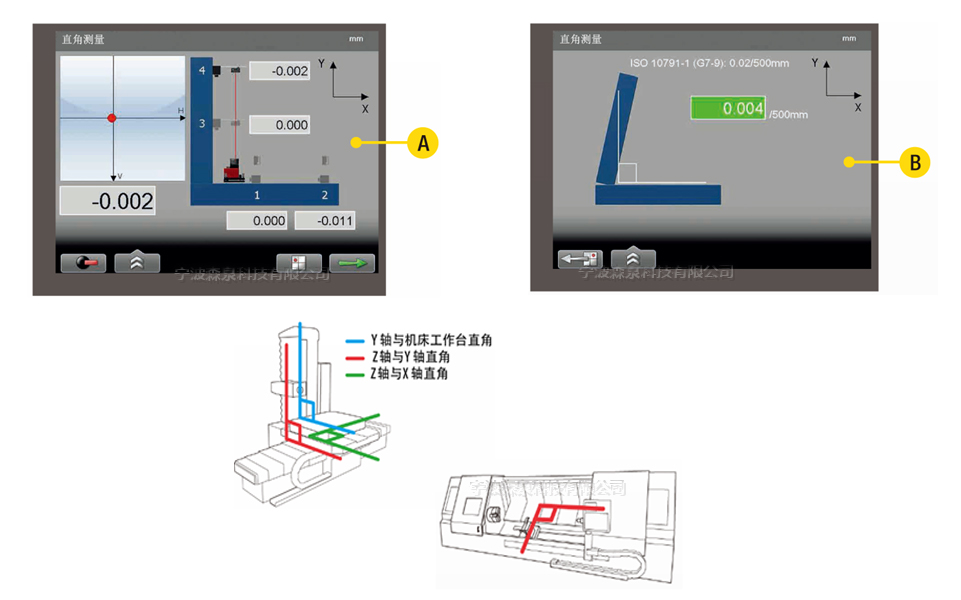

當測量直角時，首先在X方向上測量兩點并記錄，然后使用激光發射器D22內置的棱鏡，使激光束偏轉90度；在Y方向上測量兩點并記錄，測量值轉換為角度值，顯示為X與Y方向上的偏差。

        A:測量示圖                            B：測量結果圖：綠色=公差內，使用標準公差或自己設定的公差

3.Easy-Laser激光機床測量系統直線度測量

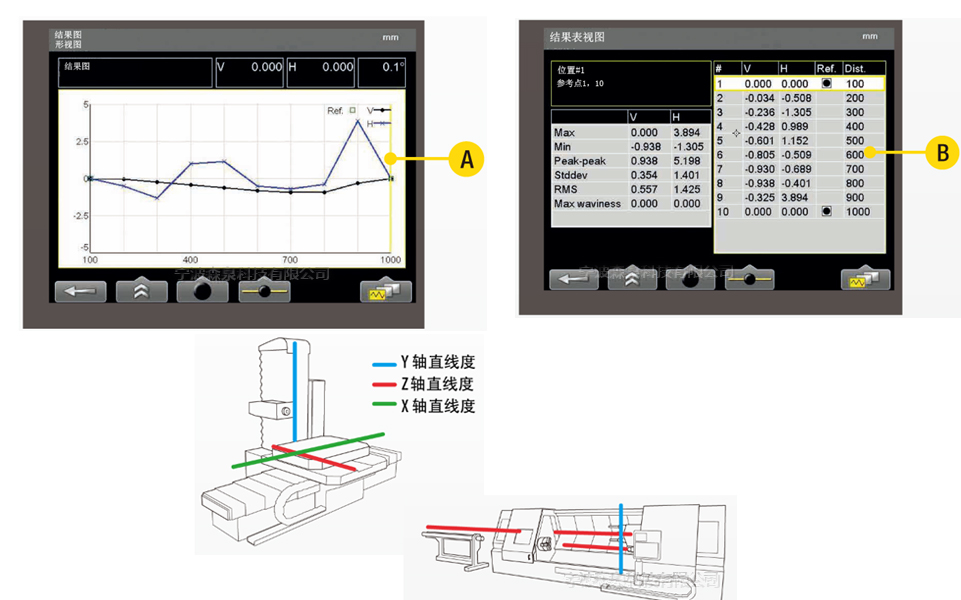

直線度測量像所有其他幾何測量-樣,將激光束作為參考，一個很大的優勢是您可以同時測量水平和垂直方向，將探測器放在需要測量的位置并記錄數值，測量后選擇兩個合適的測量點作為基準線(置0) ，其他測量點相對于基準線的數值就出來了，測量中可以添加或刪除測量點

      A .顯示結果(圖)                           B .顯示結果(表格)

4.Easy-Laser激光機床測量系統水平度測量

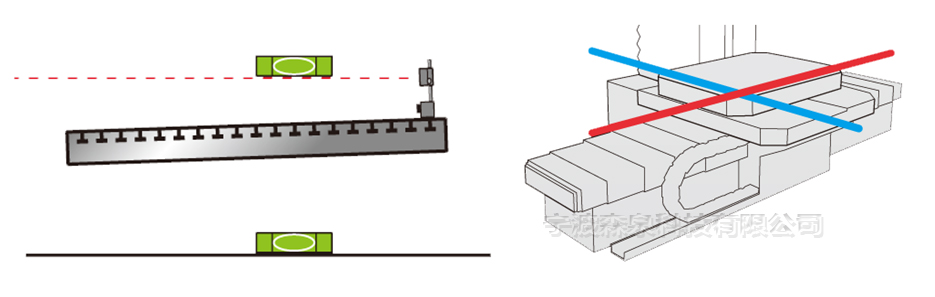

水平任何測量之前，最重要的一步是機床要水平，測量時激光發射器旋轉在機床旁的三腳架或類似支架上，用虛似的激光水平線作為參考線，然后調整機床到正確的位置。

5.Easy-Laser激光機床測量系統心軸方向：

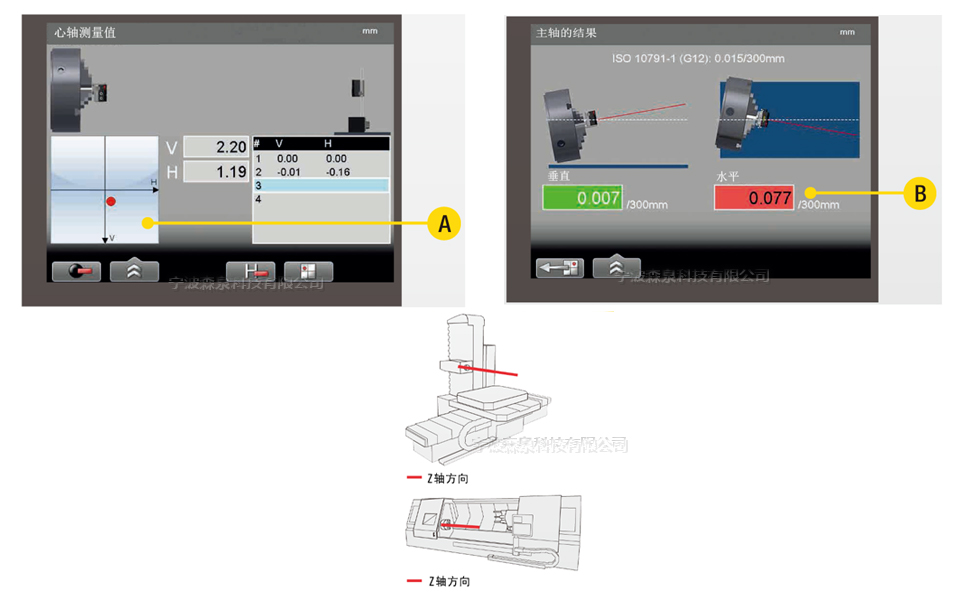

心軸方向當測量心軸直線度時，將激光發射器放在主軸中，探測器可沿著機器的工作區移動。記錄在第一個測量點的測量值，然后主軸旋轉180，并記錄該點的第二個值;將探測器移到第二個測量點，重復上述過程。您可以使用D22或ESH單元作為激光發射器

          A:測量視圖                           B:測量結果，紅色超出公差
