Easy Laser?E910是一種用于測量風電塔架、機翼和輪轂、塔基等法蘭平面度的系統。它也可用于平行度測量。

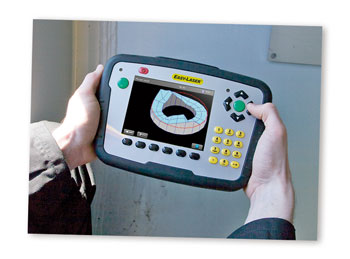

  測量后直接在顯示單元中將結果視為3D圖像。然后使用不同的計算設置輕松評估結果。這也可以直接在現場完成，而不必停下來使用帶有單獨分析程序的PC。這使得生產效率大大提高。

  該系統包括帶手動旋轉頭的激光發射器D22，并可選擇將激光束偏轉90°。再加上一些附件，該系統也可以用于檢查兩個風塔法蘭的平行度。在測量系統的顯示單元中，可以生成包含圖形和測量數據的PDF報告。有關測量對象的所有信息都記錄在案。

適用于所有類型的法蘭

Easy Laser?法蘭系統可用于各種尺寸的法蘭，無論直徑如何。可以測量1到5個測量點圓，例如內圓、中圓和外圓，以查看法蘭的錐度。每個圓可以有6-180個測量點。該程序以圖形方式指導您逐步完成整個測量，從而加快測量過程。有三種方法可供選擇：全圓測量、截面測量和局部測量。

塔架法蘭平行度

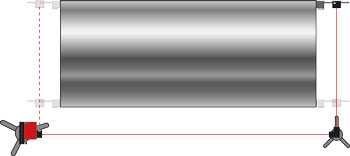

Easy Laser?使您能夠測量和檢查法蘭的平行度。這可以通過多種方式來實現，如圖所示。除了標準設備外，還需要兩個三腳架和一個角棱鏡。

直接在現場評估

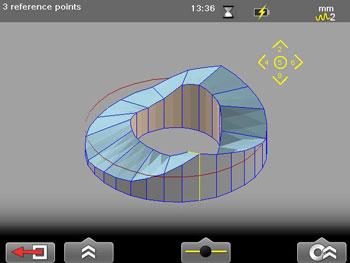

法蘭測量完成后，必須對數字進行解釋。Easy Laser?法蘭系統使這項工作變得非常容易。您甚至可以在現場進行，而無需使用帶有單獨分析程序的PC。您可以使用不同的計算設置來評估結果，例如“三點參考”、“最佳擬合”或“全正”。結果通過三維圖形顯示。

測量程序

下面的特色程序是該系統最常用的程序。

①法蘭平面度

用于法蘭和圓形平面的平面度測量，例如回轉支承和塔架法蘭。可以處理1到5個圓圈，每個圓圈上有3-180個測量點。系統計算了120°螺距下的三個零點。

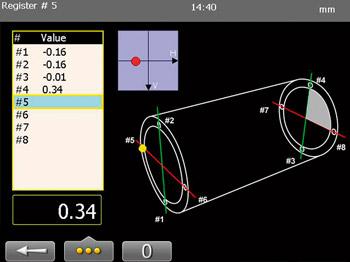

②法蘭平行度測量

用于測量風塔截面上法蘭的平行度。具有先進的“最佳匹配”計算。
