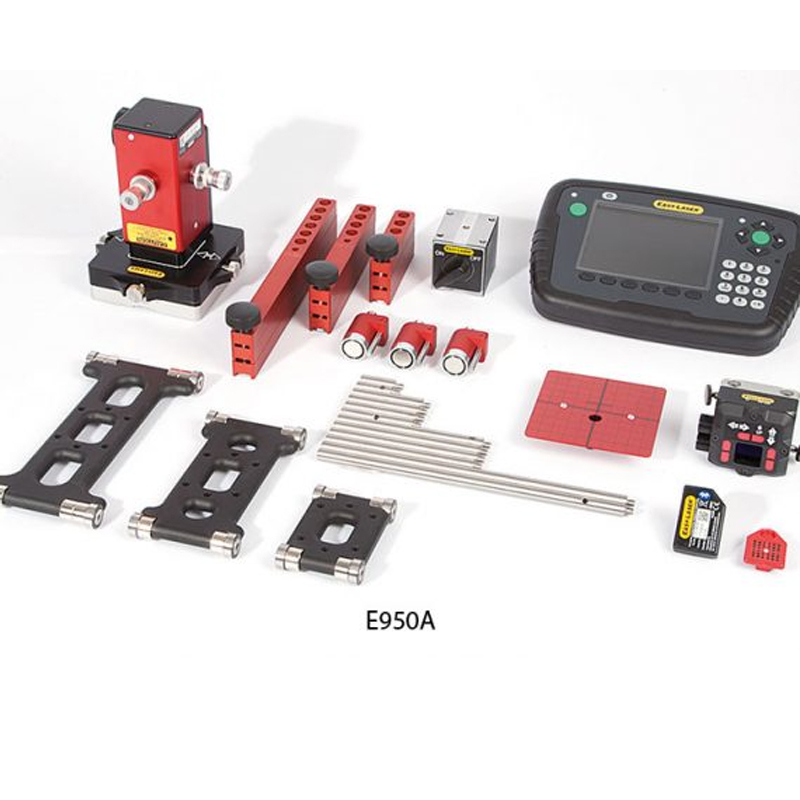

激光同心度測量系統EASY-LASER E950-A：用于柴油機孔同心度的測量,例如:曲軸孔、凸輪軸孔。齒輪箱和尾軸(螺旋槳)的安裝等,顯示分辨率為0.001mm

標準系統的測量孔徑范圍為100-500mm,測量距離為40米。系統自動計 各個軸孔在水平和垂直方向上的相對位置。可以存儲600個測量數據。

激光同心度測量系統EASY-LASER E950-A應用行業

一、石化

1.往復式壓縮機的曲軸孔的同心度

2.氣缸頭,十字頭滑道中間體的同心度

二、冶金

1大型電機軸承座的同心度

2.冷床曲軸孔的同心度

3.TT軸對的半圓同心度

三、風電

塔筒同心度

四、鐵路

機車柴油機曲軸孔的同心度

五、造船

1.尾軸孔的同心度

2.柴油機曲軸孔的同心度

激光同心度測量系統Easy-Laser E950A技術參數：
測量距離：        40M
測量最大精度:     0.1絲
測量最小孔徑:     100mm
激光調整最小角度 0.1絲
探測器尺寸        18*18mm
激光輸出功率      <1mW
傾角儀精度        0.1度
水平儀精度        0.5度
溫度傳感器        ±1℃

可測量圓孔的橢圓度

1. 測量過程（三步曲：激光調整-依次測量圓心位置-得出圓心位移偏差并根據偏差實時調整軸承孔）

激光發射器的架設和調整，激光發射器通過三爪盤吸附在圓外孔上，通過位移按鈕和角度按鈕只需江激光調整在大致圓中心即可（主要保證我在測量的每個孔時我的接收器能完全接收到我的激光）這與激光經緯儀要調制到絕對圓中心要簡便多了。

2.測量，只需將我的接收器在每個測量點采測3個數據（3點確定一個圓），即可得出圓心位置。步驟如下

3.依次測完每個孔的圓心位置，通常以首尾2個點為基準，即可得出其他點相對于首尾2個圓心連線的基準線偏差是多少。如下圖（某維修的艦艇軸系測量數值）

Num Ref      Ver(高低)    Hor(左右)

-------------------------------------------------------------------------

1 Ref   0.000         0.000

2      -3.289        -0.509

3      -3.855        -0.352

4      -1.219         2.528

5      -1.175         3.568

6      -1.422         2.541

7       1.012        -2.514

8       0.098         0.231

9       0.148        -0.009

10 Ref   0.000         0.000

-------------------------------------------------------------------------

Max      1.012         3.568

Min      -3.855        -2.514
