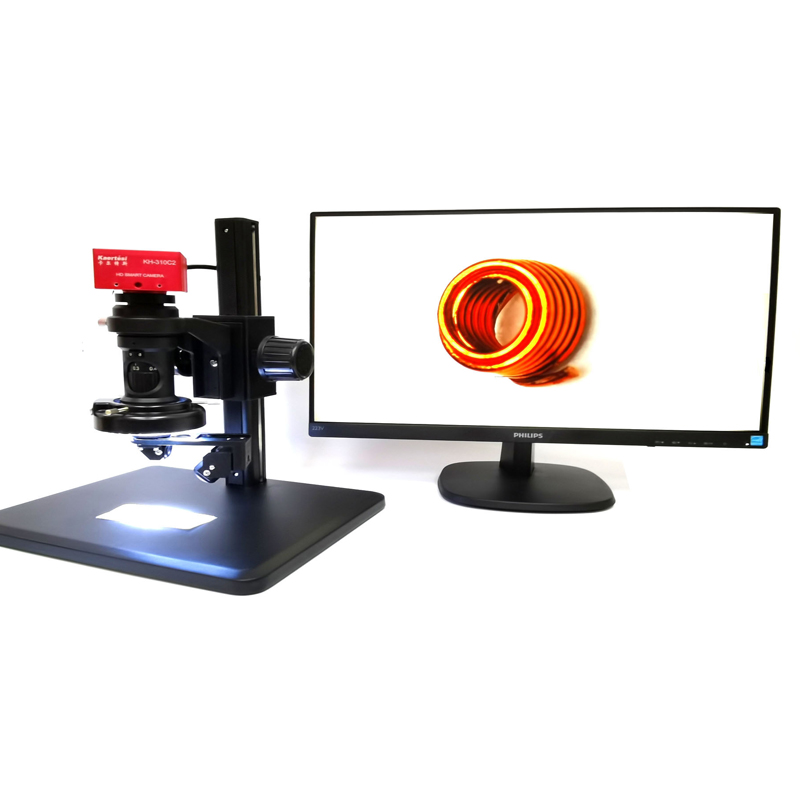

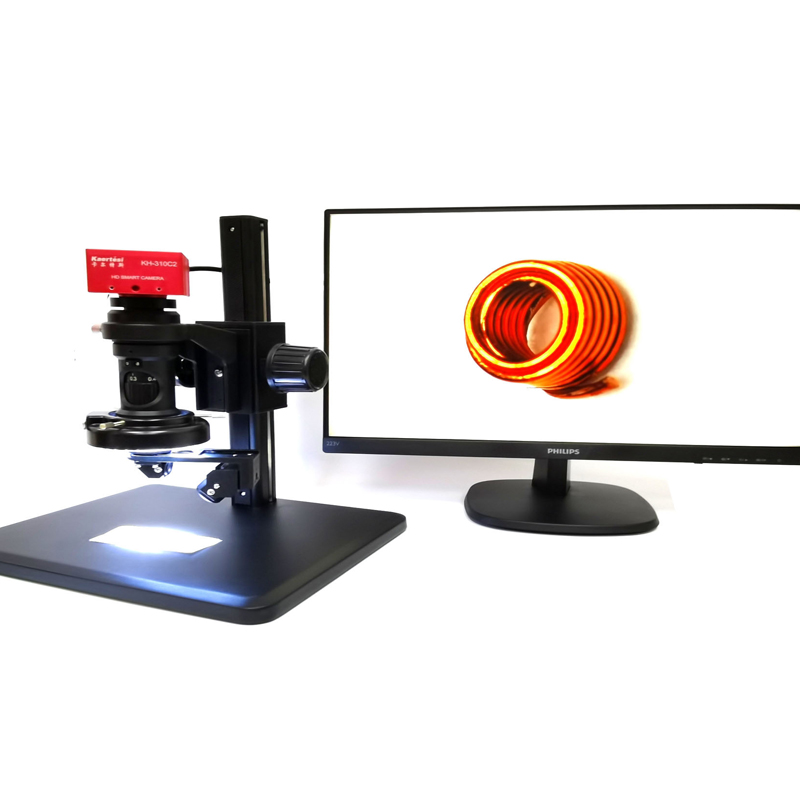

3D視頻顯微鏡將傳統顯微鏡下的圖像呈現在顯示器上，減輕檢驗人員因長時間檢測帶來的用眼疲勞和長時間一個姿勢觀察帶來的頸椎，腰椎，肩部的損傷，同時又可以達到多人觀察，監控，提高檢測和管理質量，便于企業的管理。電子產品制造領域：SMT在線檢測，離線檢測，如：錫膏印刷機后設置，檢查錫膏是否有漏印、印刷偏位等不佳，貼片機后是否貼歪、貼片等不佳，回流焊爐后端全檢.并適用于電子工業離線檢測、五金、精密工程、塑膠業、醫療、公安系統等廣泛使用。
圖像攝取和圖像堆棧
微觀數據采集3D測量
拍攝圖像所用參數保存與調取以便批量應用
自動生成包含測量數據的報表
1.三維數碼視頻顯微鏡基于無限遠光學系統。
2. 2D和3D觀察可手動自由切換，360 °旋轉，物鏡觀察角度45 °，當切換2D和3D觀察時，工作距離保持不變（WD:86mm)，不用重新調焦，中心位置保持一致，連續變倍每個倍率都是清晰的圖像。
3. CCD接口帶有微調裝置可以匹配任何CCD相機，微調時不用轉動鏡頭主體和相機。
4. 低倍視野可以充滿相機視場沒有黑邊，高分辨率，大景深。
5.配備KRTS KH300和310系列相機，1920*1080分辨率，可保存圖片和測量等。
鏡頭參數
光學倍率
0.3-2.25X
總倍率
11-95X 基于 12.5'顯示器計算
工作距離
86mm
變倍比
1:8.3
視野
24*13.5-2.88*1.62mm
接口
標準C接口
2D/3D 三維旋轉觀察器
2D /3D 手動自由切換
2D/3D切換時工作距離保持不變，無需再次調焦
2D/3D切換時中心保持不變
360 °旋轉，45°物鏡角度
相機參數
圖像傳感器
1/2” SONY CMOS
分辨率
1920 x 1080
像素尺寸
3.75μm x 3.75μm
白平衡
手動/自動
曝光
手動/自動
記錄格式
拍照圖片到U盤格式：JPG/BMP分辨率:1920x1080
輸出接口
HDMI
顯示器參數
尺寸
13.3，15.6”或者22，23寸顯示器
面板類型
a-Si TFT-LCD/IPS
分辨率
1920*1080
顯示顏色
16.7M
面板亮度
300 Nit
對比度
800:1
可視角度
水平/垂直可視角度：170°
供電
適配器：輸入:AC100~240V/50~60Hz；
輸出:DC12V/5A/60W
圖像輸入接口
顯示器：USB-A-Output:DC5V/2A×3
光源參數
區域控制
亮度0-100%可調.
光顏色
白色
LED數量
60PCS LED
照度
15000 Lux
波長
455-457.5nm
輸出電壓
12V
輸出功率
8-10W
工作距離
35-110mm
材料
鋁合金
尺寸
內徑60mm
支架參數
支架
圓立柱粗調支架
底板尺寸
320*260mm
立柱高度
240mm
立桿直徑
32mm
