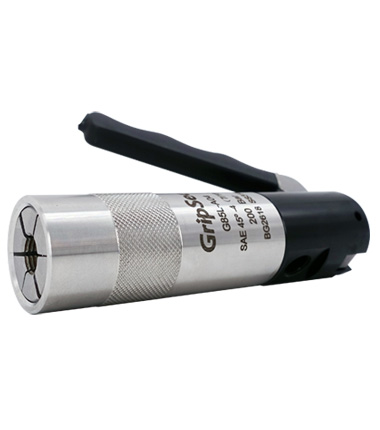

G85 系列連接器是一款外螺紋連接器，廣泛適用于封堵和連接各種外螺紋接口，如熱水器，儀器儀表等。驅動方式多樣，適用于各種手動，氣動場合。
一、外螺紋快速密封連接器連接方案
* 端面密封圈，易于更換
* 壓桿式操作，減輕操作強度
* 驅動方式多樣化，適用不同場景
* 不銹鋼材質，堅固可靠
二、外螺紋快速密封連接器的特性
1， 驅動模塊化
提供氣動，按鈕閥，壓桿三種操作方式，滿足各種應用場合要求
2， 端面圈密封
簡單可靠，易于更換，維護成本低，材料可選，適應于不同流體的應用
3， 316 不銹鋼結構
力學性能優秀，堅固，耐磨，能極大延長接頭的使用壽命
4， 最大承壓 350 Bar
滿足各種高壓力測試應用，如壓力傳感器，液壓閥等
5， 流量大
內部流通孔徑大，能大大減少流量的損失、
三、外螺紋快速密封連接器型號規格
| G85外螺紋快速連接器系列 | |||||||||||

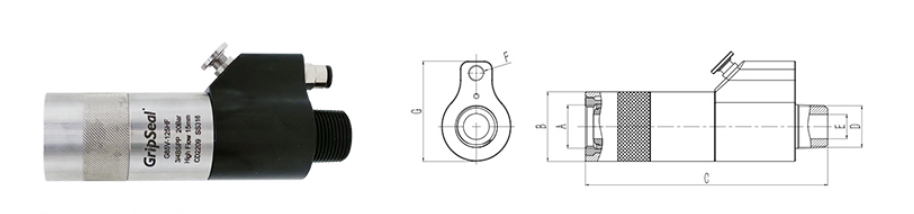

| 熱水器專用型號規格 | |||||||||||
| 產品型號 | 尺寸A | 尺寸B | 尺寸C | 尺寸D | 尺寸E | 尺寸F | 尺寸G | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85V-085 | G(R)1/2 | 38 | 150 | R1/2外螺紋 | 12 | G1/8 | 55 | 20Bar | 不銹鋼+鋁合金 | 氯丁橡膠 | SG85085 |
| G85V-125 | G(R)3/4 | 43 | 150 | R1/2外螺紋 | 15 | G1/8 | 62 | SG85125 | |||

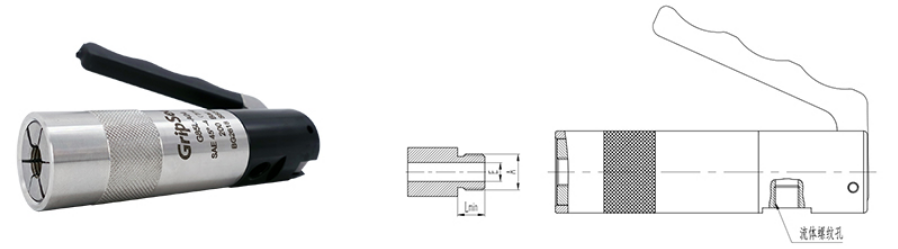

| 外螺紋(內錐面60度外螺紋) | |||||||
| 產品型號 | 尺寸A | 外螺紋高度L | 流體螺紋孔 | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85L-M12E-A601 | M12*1.5 | 9 | G1/8 | 30Bar | 316不銹鋼 | 丁晴橡膠 | SG85M12A601 |
| G85L-M14E-A601 | M14*1.5 | SG85M14A601 | |||||
| G85L-M16E-A601 | M16*1.5 | SG85M162A601 | |||||
| G85L-G02-A601 | G1/4 | SG85G02A601 | |||||
| G85L-G03-A601 | G3/8 | SG85G03A601 | |||||
| G85公制M螺紋規格表 | |||||||
| 產品型號 | 外螺紋尺寸A | 外螺紋高度L | 流體螺紋孔 | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85L-M10C | M10*1.0 | 8 | G1/8 | 20Bar | 316不銹鋼 | 丁晴橡膠 | SG85M10 |
| G85L-M10D | M10*1.25 | ||||||
| G85L-M10E | M10*1.5 | ||||||
| G85L-M12C | M12*1.0 | 8 | SG85M12 | ||||
| G85L-M12D | M12*1.25 | ||||||
| G85L-M12E | M12*1.5 | ||||||
| G85L-M14E | M14*1.5 | SG85M14 | |||||
| G85L-M16E | M16*1.5 | 10 | SG85M16 | ||||
| G85L-M18E | M18*1.5 | 12 | G1/4 | SG85M18 | |||
| G85L-M20E | M20*1.5 | 12 | SG85M20 | ||||
| G85管螺紋規格 | |||||||
| 產品型號 | 外螺紋尺寸 | 外螺紋高度L | 流體螺紋孔 | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85L-G01 | G1/8" | 8 | G1/8 | 200Bar | 316不銹鋼 | 丁晴橡膠 | SG8501 |
| G85L-G02 | G1/4" | SG8502 | |||||
| G85L-G03 | G3/8" | 10 | G1/4 | SG8503 | |||
| G85L-G04 | G1/2" | SG8504 | |||||
| G85錐管螺紋規格表 | |||||||
| 產品型號 | 外螺紋尺寸 | 外螺紋高度L | 流體螺紋孔 | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85L-R01 | R1/8"BSPT | 8 | G1/8 | 200Bar | 316不銹鋼 | 丁晴橡膠 | SG8501 |
| G85L-R02 | R1/4"BSPT | SG8502 | |||||
| G85L-R03 | R3/8"BSPT | 10 | G1/4 | SG8503 | |||
| G85L-R04 | R1/2"BSPT | SG8504 | |||||
| G85S美標錐管螺紋-NPT規格表 | |||||||
| 產品型號 | 外螺紋尺寸A | 外螺紋高度L | 流體螺紋孔 | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85L-N01 | NPT1/8" | 8 | G1/8 | 200Bar | 316不銹鋼 | 丁晴橡膠 | SG8501 |
| G85L-N02 | NPT1/4" | SG8502 | |||||
| G85L-N03 | NPT3/8" | 10 | G1/4 | SG8503 | |||
| G85L-N04 | NPT1/2" | SG8504 | |||||
| G85美標螺紋SAE-45度規格表 | |||||||
| 產品型號 | 外螺紋尺寸 | 外螺紋高度L | 流體螺紋孔 | 最大承壓 | 主體材料 | 密封圈材質 | 密封圈型號 |
| G85L-U02 | UNF5/16-24 | 12 | G1/8 | 200Bar | 316不銹鋼 | 丁晴橡膠 | SG85UN02 |
| G85L-U03 | UNF3/8-24 | SG85UN03 | |||||
| G85L-U04 | UNF7/16-20 | SG85UN04 | |||||
| G85L-U05 | UNF1/2-20 | 15 | SG85UN05 | ||||
| G85L-U06 | UNF9/16-18 | G1/4 | SG85UN06 | ||||
| G85L-U08 | UNF3/4-16 | 21 | SG85UN08 | ||||
| G85L-U10 | UNF7/8-14 | SG85UN10 | |||||
