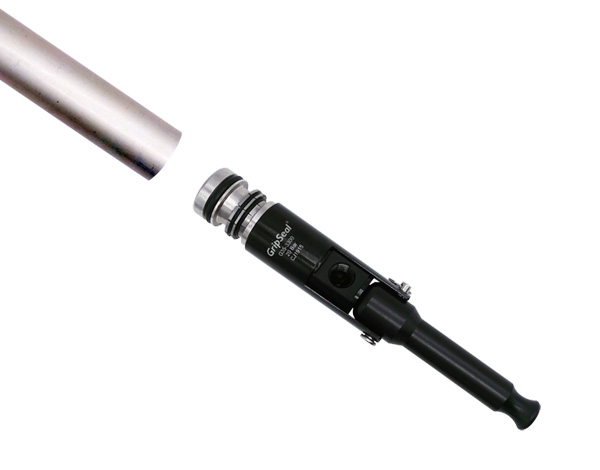

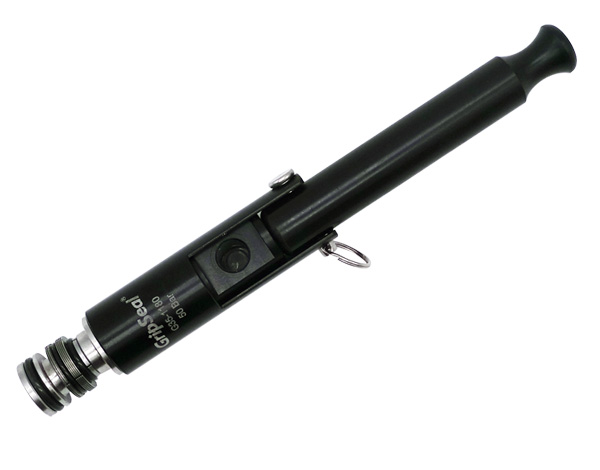

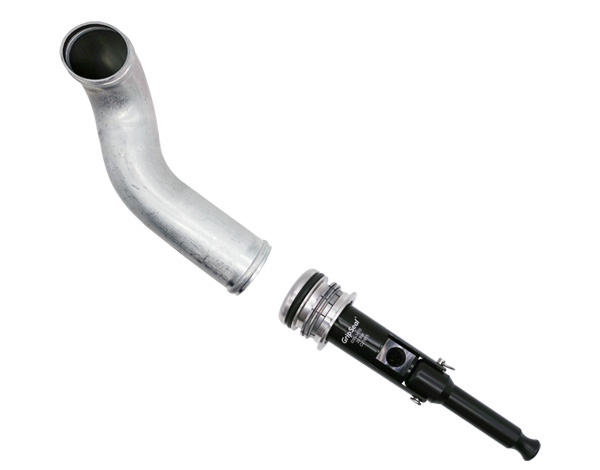

G35高壓內管檢漏快速接頭：是密封各類銅管、鋼管和鋁管的最佳內部方案，廣泛應用于制冷、新能源行業，如熱交換器、壓力容器、儀器、儀表、電機控制器冷卻板等
自鎖式高壓內徑連接方案
改善工作效率，降低生產成本
密封可靠，使用壽命長
輕便快捷，減輕工作強度
自帶鎖緊結構，適應于高壓力工作環境
G35系列快速連接器的特性
1.壓力輔助設計
隨著測試壓力的增加，密封的力量也隨之增強

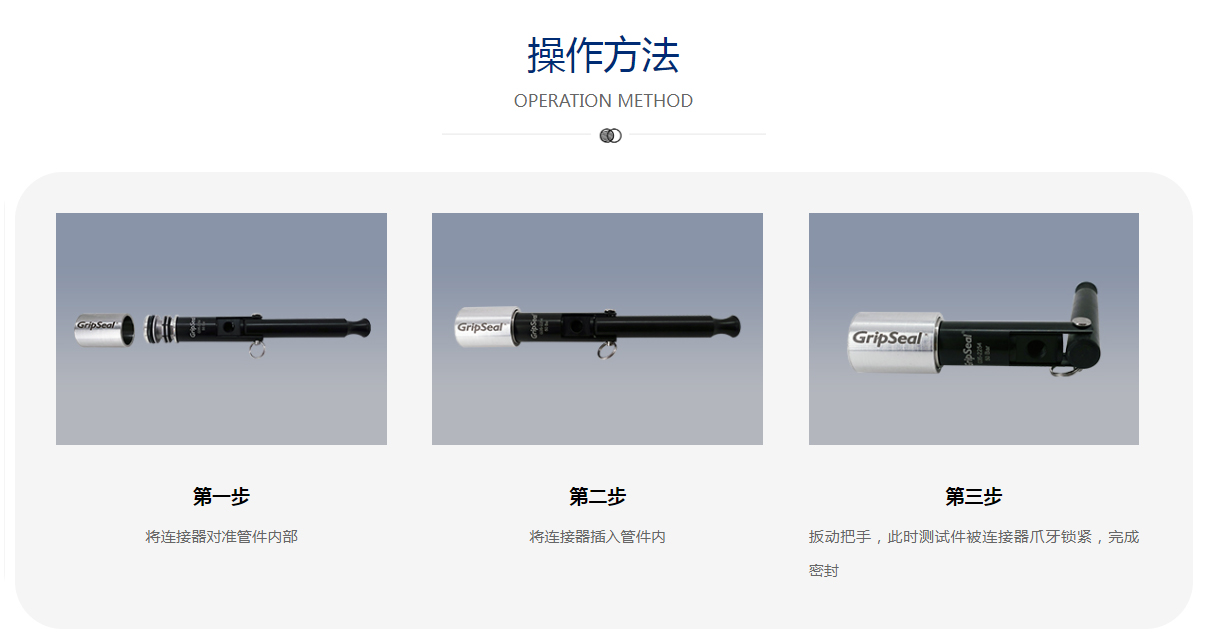

2.手柄驅動
將連接器前面密封圈插入測試孔里，90度折動把手，即可實現密封連接
3.高硬度鎖緊爪牙
爪牙表面布有橫紋，增大受力面積，提供更高的抓緊力，高硬度爪牙可抓緊不銹鋼和低碳鋼
4.G螺紋或ZG螺紋測試孔
側面標準G1/8螺紋孔，更適配國內應用場景，有ZG螺紋可適用于高壓測試場合，更易密封
5.斷開連接
待測試氣壓完全歸零后，將把手折回原位，密封效果消失，實現斷開
公制尺寸應用
| 產品型號 | 密封尺寸(mm)+0.25 | 最高壓力 | 流量通徑 | 尺寸B | 尺寸C | 尺寸D | 尺寸L | 主體材料 | 密封圈材質 | 密封圈型號 |
| G35-0100 | 10 | 50Bar | 2.8mm | 22 | 177 | 90 | 12 | 鋁合金 | 丁腈橡膠 | SG350100 |
| G35-0110 | 11 | SG350110 | ||||||||
| G35-0120 | 12 | SG350120 | ||||||||
| G35-0130 | 13 | SG350130 | ||||||||
| G35-0140 | 14 | SG350140 | ||||||||
| G35-1150 | 15 | 4.0mm | 182 | 14.5 | SG351150 | |||||
| G35-1160 | 16 | SG351160 | ||||||||
| G35-1170 | 17 | SG351170 | ||||||||
| G35-1180 | 18 | SG351180 | ||||||||
| G35-1190 | 19 | SG351190 | ||||||||
| G35-1200 | 20 | SG351200 | ||||||||
| G35-1210 | 21 | SG351210 | ||||||||
| G35-1220 | 22 | SG351220 | ||||||||
| G35-1230 | 23 | SG351230 |
英制尺寸應用
| 產品型號 | 密封尺寸(mm)+0.25 | 最高壓力 | 流量通徑 | 尺寸B | 尺寸C | 尺寸D | 尺寸L | 主體材料 | 密封圈材質 | 密封圈型號 |
| G35-0095 | 9.52 | 50Bar | 2.8mm | 22 | 177 | 90 | 12 | 鋁合金 | 丁腈橡膠 | SG350095 |
| G35-0127 | 12.7 | SG350127 | ||||||||
| G35-1159 | 15.88 | 4.0mm | 182 | 14.5 | SG351159 | |||||
| G35-1222 | 22.23 | SG351222 | ||||||||
| G35-2254 | 25.4 | 185 | 23 | SG352254 |
