G70異形管快速測試接頭檢漏連接頭一款外卡式連接器，廣泛適用于各種冷卻水道管，燃油管等異形管的氣密性測試，運行測試，老化測試等。結構緊湊，單手即可握持，使用方法簡單，手持輕推即可完成連接。

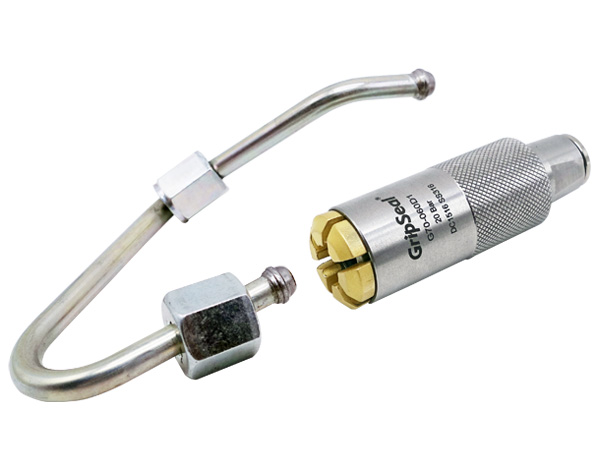

異形凸管連接方案
* 端面密封圈，易于更換
* 推拉式操作，簡單，可靠
* 流量無損，高效測試
* 安全標識，保證生產

G70 系列快速連接器的特性

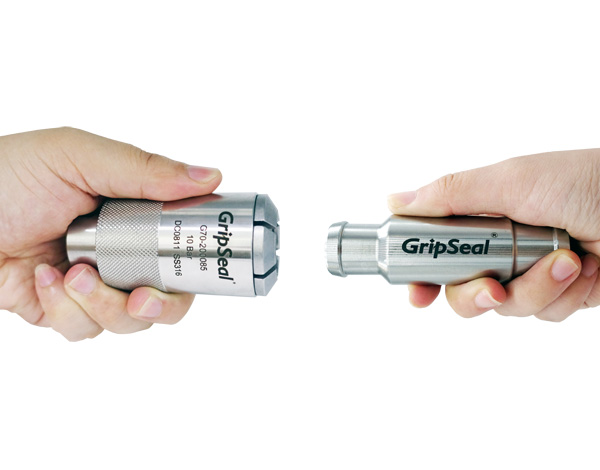

1.滑套式操作
操作簡單，輕輕一推即可完成螺紋連接，殼體外有網紋滾花，增加手持摩擦力便于操作
2.端面密封
密封可靠，承壓上限高，密封圈易于更換，便于維護
3.316 不銹鋼結構
力學性能優秀，堅固，耐久，能極大延長接頭使用壽命
4.直通式設計
最大化保證流量，減小對運行測試造成影響
5.安全標識環
到位確認標識，保障生產正常

異型管選型表 2-8號主體

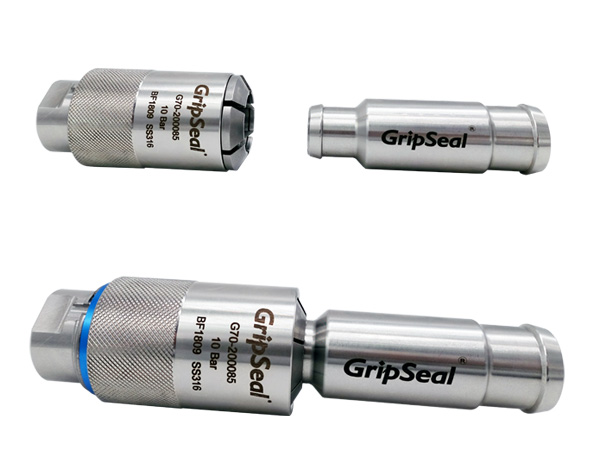

注意: 4-8號主體的G70連接器，所密封的管件其凸緣管徑比直管外徑要大2mm。例如: G70-200085所密封管徑尺寸A為20mm,則凸緣管徑尺寸為22mm。

*標準產品最大承壓默認為10Bar ,如需要做10~ 50Bar的高壓測試請聯系我們。

注意:所有型號后面帶字母A的連接器，連接管件的凸起長度要大于8mm.

燃油管接頭一一符合J2044標準 .

燃油管接頭一一符 合J2044標準(帶閥)

G70V連接器內置截止閥:

G70V系列連接器與G70系列連接器，在外觀上沒有區別。V系列產品在其內部裝有-個通斷閥，最大承受壓力為50bar。當連接器與接口斷開時，內置閥處于關閉狀態，這樣可阻止接頭內部的物質泄漏，如氦氣或流體等物質。

內部結構與閥體都是直通式設置，最大程度減小了測試時的壓力與流量損失。內部結構件均采用316不銹鋼,密封圈則采用耐腐蝕性好的丁腈橡膠，極大的保證了連接器的使用壽命與通用性。
