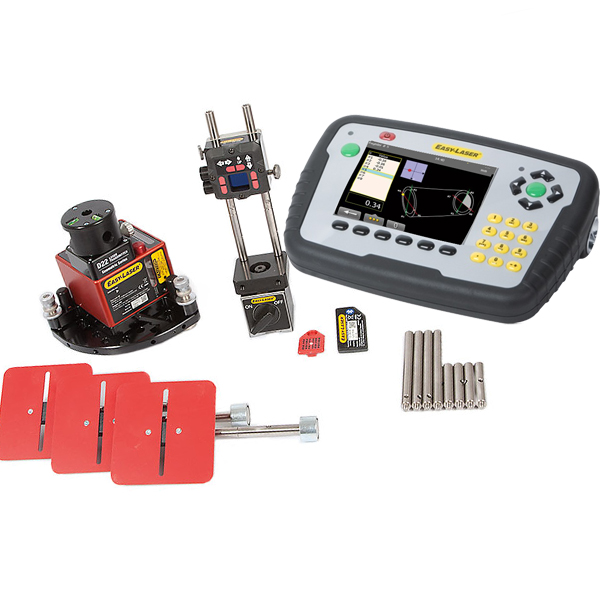

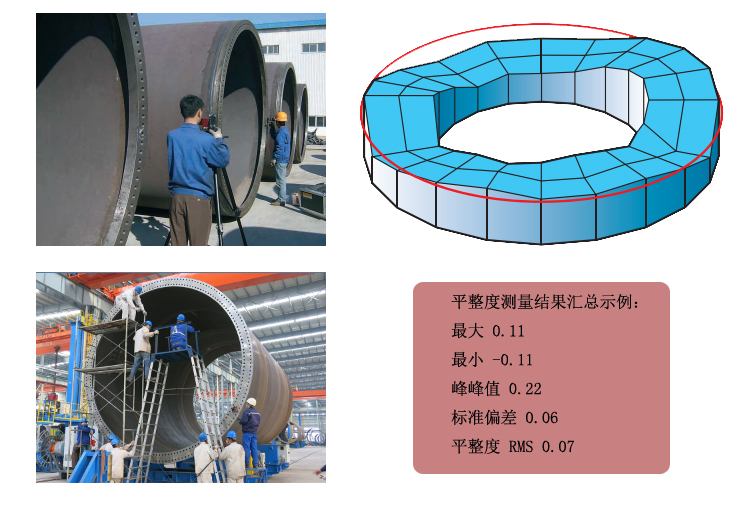

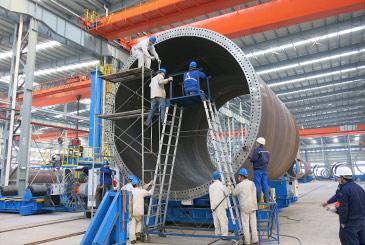

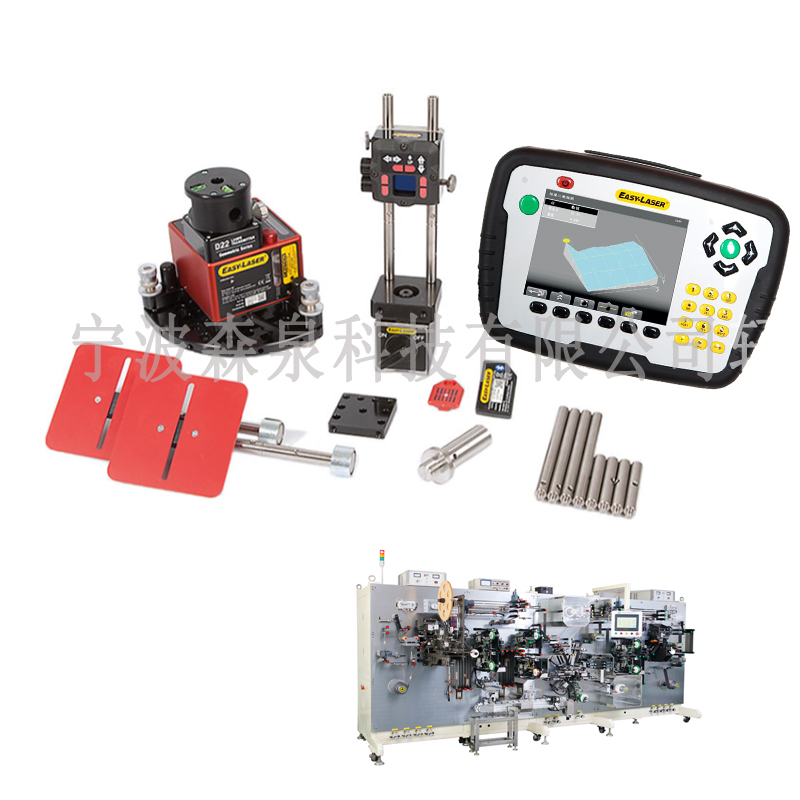

Easy-Laser E915激光測平儀風電地基平整度、塔式法蘭的平行度、塔法蘭的平整度、輪轂法蘭的平整度、翼根法蘭的平面度。使用的旋轉激光器測量風車塔架和回轉支承的法蘭平面度的系統。可以在測量后立即在顯示單元中以 3D 圖像的形式查看結果，并且您可以使用不同的計算設置來評估結果。直接創建 PDF 報告。
適用于所有類型的法蘭

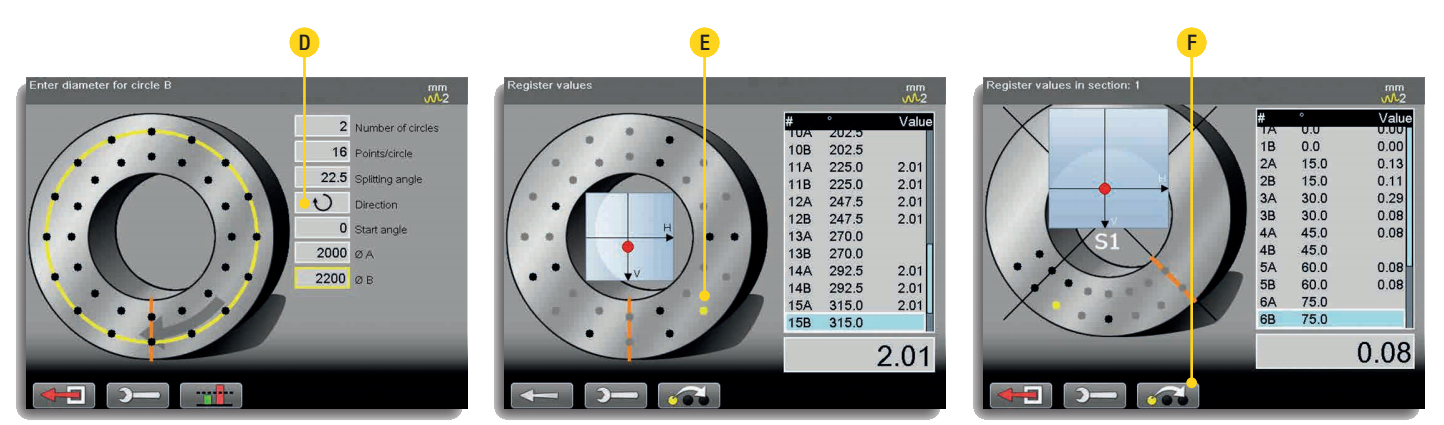

Easy-Laser? 法蘭系統可用于所有尺寸的法蘭，無論直徑如何。您可以測量 1 到 5 圈測量點，例如內圈、中圈和外圈，以便查看法蘭的錐度。每個圓可以有 6-180 個測量點。該程序以圖形方式逐步引導您完成整個測量，從而加快測量過程。提供三種方法：全圓測量、截面測量和局部測量。

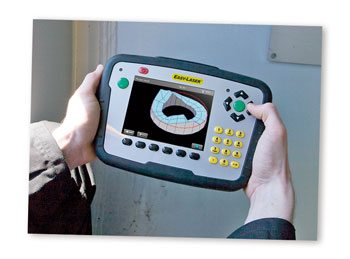

直接現場評估
法蘭測量完成后，數字顯示。Easy-Laser系統操作簡單，可以在現場進行，而無需使用帶有單獨分析程序的 PC。可以節省很多時間。可用于測量更多法蘭的時間。可以使用不同的計算設置評估結果，例如“三點參考”、“最佳擬合”或“全正”。結果通過真正的 3D 圖形顯示。
風力渦輪機的對準:用于軸/聯軸器對中和塔法蘭平面度測量。用于風力渦輪機制造商，例如維斯塔斯、西門子/歌美颯、遠景、金風等。
葉片和葉片輪轂上法蘭的平面度測量

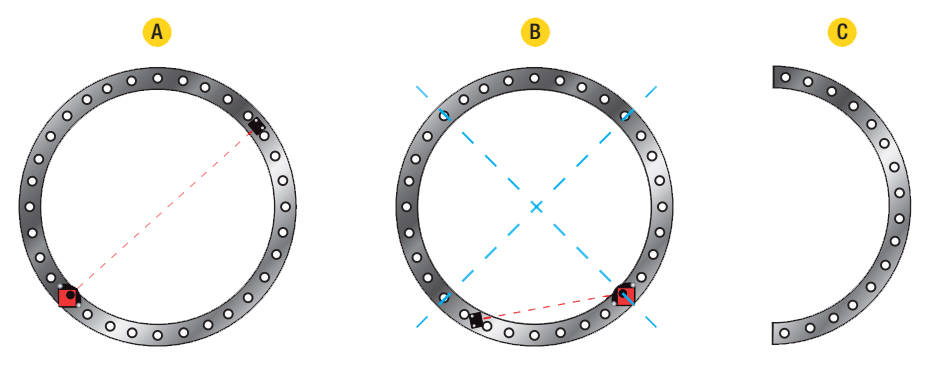

①.整圓法。 磁鐵底座上的探測器放置在要測量的點上，所有法蘭周圍。 在測量過程中，塔是靜止的。
②.使用截面測量法，您在四個象限中測量法蘭，然后將它們合并為一個完整的圓圈。 塔在測量期間旋轉。 在下一頁了解更多信息。
③.程序提供的其他方法是局部測量、法蘭的 1/2 或法蘭的 1/3。

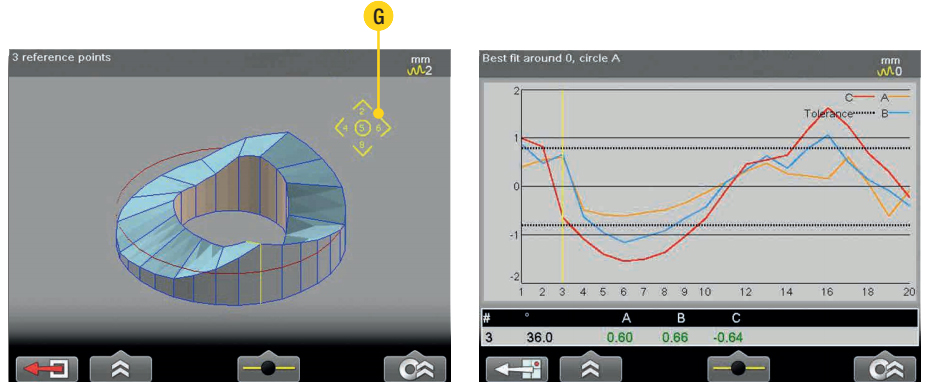

3D 圖形的示例。 圖像可以是旋轉和傾斜 (G) 帶最小值、 最大值的結果圖

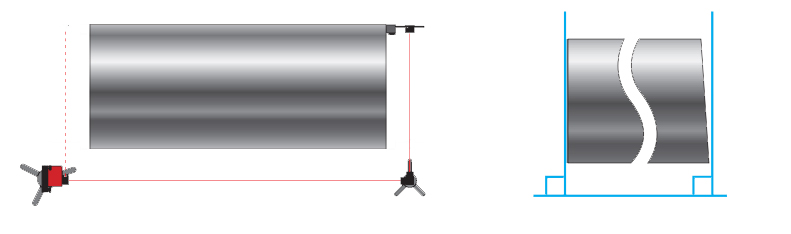

塔法蘭之間的平行度Easy-Laser?允許您測量和檢查法蘭的并行性
按提示指導操作，簡單 結果清楚地顯示了兩個法蘭之間平行偏差
