鋰電池卷繞機墻板平面度測量系統

用于測量圓形法蘭和方形表面平整度測量，直線度測量，垂直度測量。顯示分辨率可達0.001mm，測量距離：40米，中文彩屏操作、支持無線藍牙，U盤直接導出測量報告。廣泛應用于風電法蘭、克令吊、機床、鋰電池、印刷機、卷繞機等行業應用。

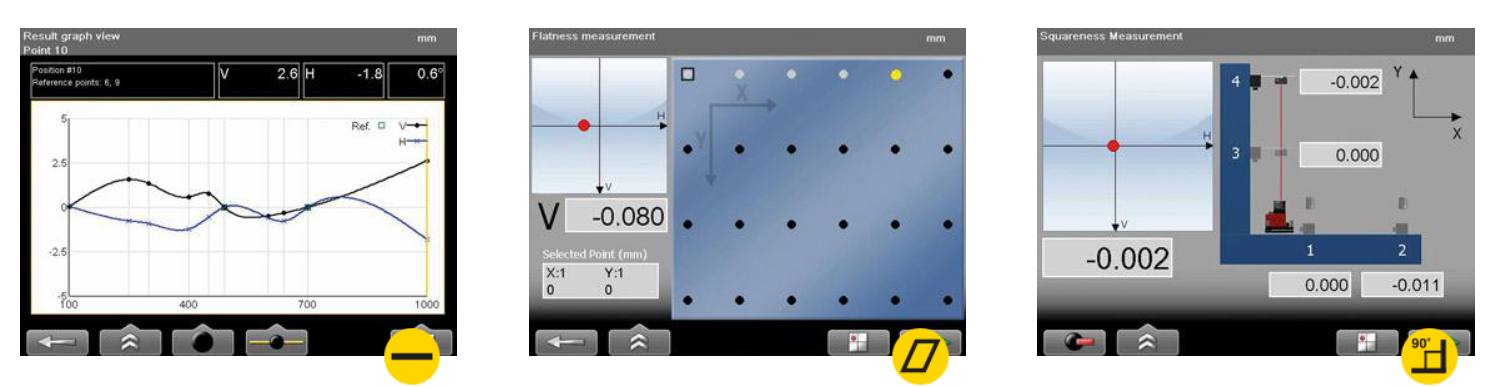

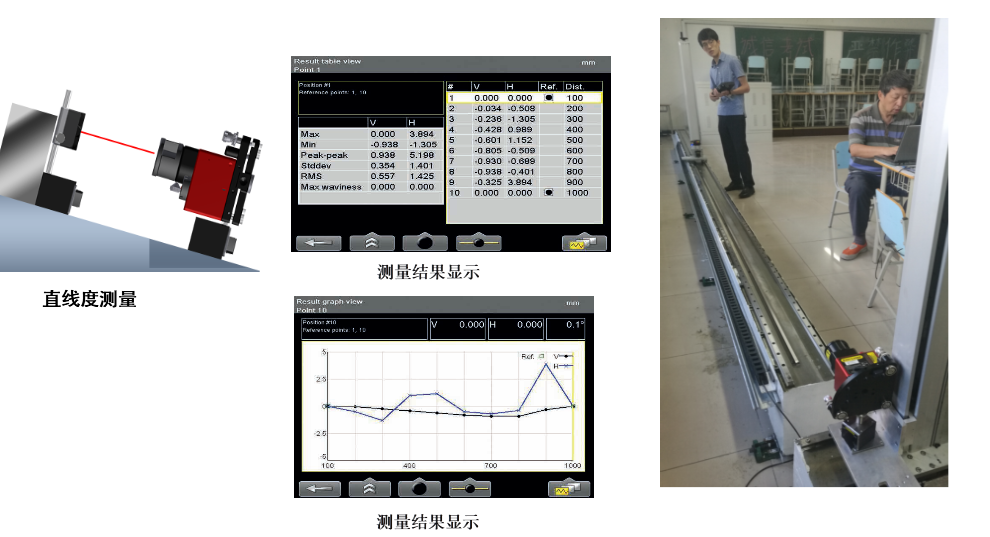

1.直線度測量

測量長軸,滾輪,軸承,底座,機器結構等直線度。測量時定義一些測量點。以圖形和數字的水式顯示水平和垂直對齊結果。

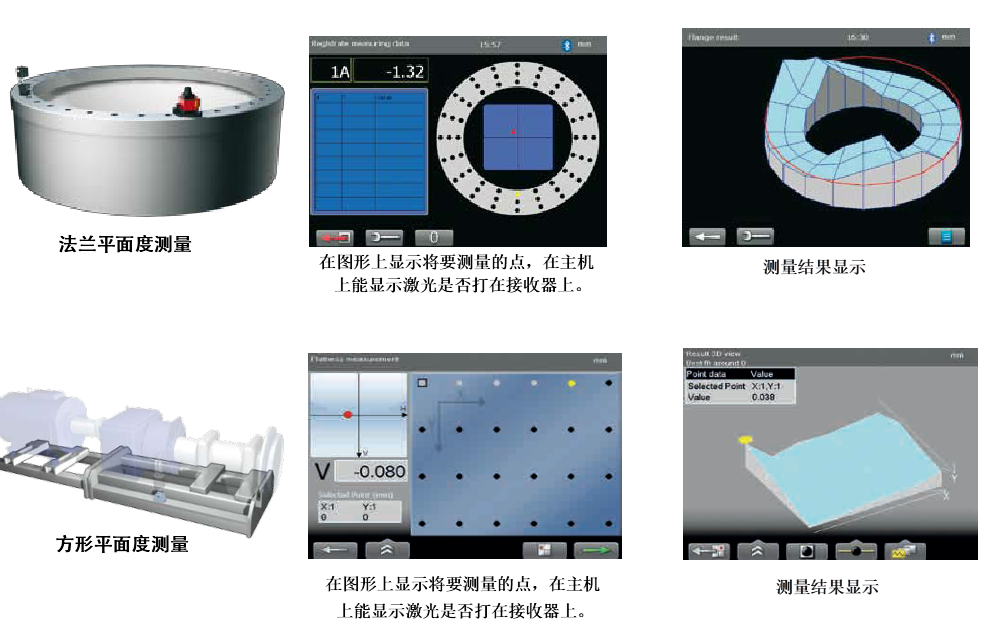

2.平面度測量

測量(例如)機座、機臺、墻板等的平面度/扭轉度測量。將探測器定位在選定的測量點，并記錄數值。測量后，將其中三個測量點設置國參考點，然后計算和形成其它點的差值。

3.垂直度測量

用于測量機器和裝置直角測量。首先在一面記錄兩個測量值，然后使用激光發射器角棱鏡將激光偏轉90度，并在垂直面記錄兩個點的值。

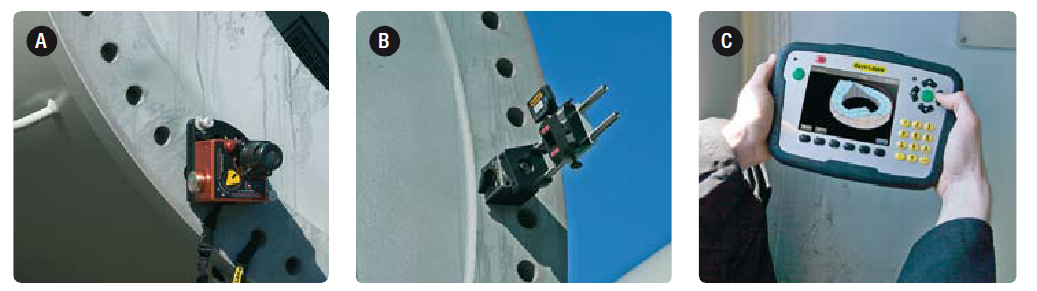

測量步驟

A:D23激光發射器直接吸附在表面上，它有一個自動旋轉的激光發射頭，產生連續的激光面。

B:E5激光接收器放置在測量點上，由于激光發射器的持續旋轉，移動激光接收器記錄數據，無線藍牙傳輸到顯示端.

C:所有數據測完后，結果直接在3D顯示。生成報告

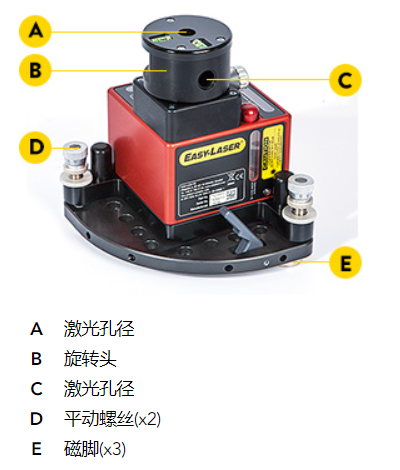

 D22旋掃激光發射器：

制作材料：氧化鋁

激光類型：半導體激光器

激光波長：635－670nm，紅色可見光

激光安全等級：2級

激光輸出功率：<1mW

激光束直徑：6mm

測量距離：40米

垂直度精度：0.005mm/m(1 arc sec.)

重量：2650g

   內含90度棱鏡：可以把激光折射90度
