3D輪廓測量儀

可以測量零件表面高度差、平面度、面角度、 球半徑、圓柱半徑等3D測量工具，測量線、2點高度、臺階距離、線角度、圓弧半徑、圓弧直徑等2D測量工具；自動輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

3D輪廓測量儀可用于機械、電子、手機、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密沖壓、接插件、連接器、端子、家電、印刷電路板、醫療器械、鐘表、刀具、計量檢測等領域。

搭配高精度線激光測頭，結合高精度圖像分析算法，無接觸掃描3D輪廓成像，實現尺寸的快速精確測量。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。

產品優勢

高精測量，穩定可靠

1．高精度線激光測頭，無接觸高精度3D掃描成像；

2．抑制多重反射、漫反射等影響，測量穩定；

3．自動識別測量部位，每次都能獲得統一穩定的測量結果。

一鍵閃測，批量更快

1．輕松建立模板，一勞永逸；

2．任意擺放產品，無需夾具定位，自動匹配工件坐標系，一鍵測量；

3．CNC模式下，可快速精確地進行批量測量。

操作簡單，輕松無憂

1．任何人都能很快上手，無需復雜培訓；

2．簡潔的操作界面，任何人都能輕松設定和測量；

3．測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

1．軟件分為測量設定、CNC測量、記錄管理、統計分析四大功能模塊；

2．提供濾波、矯正等圖像處理工具；高度差、平面度、面角度、 球半徑、圓柱半徑等3D測量工具，測量線、2點高度、臺階距離、線角度、圓弧半徑、圓弧直徑等2D測量工具；

3．自動輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

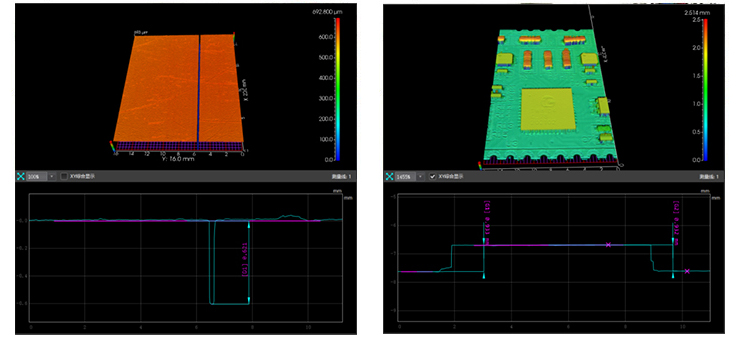

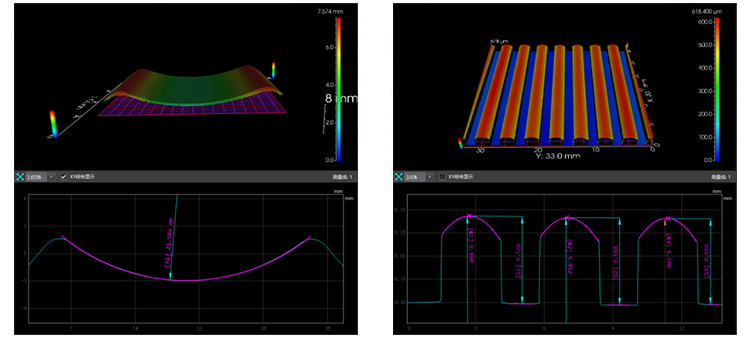

三維測量（平整度/面高度差）：

                              汽車表面                                                                                     精密加工

                               5G                                                                                      半導體

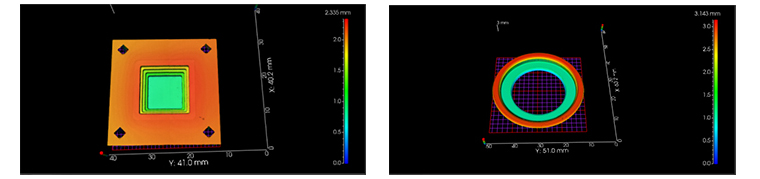

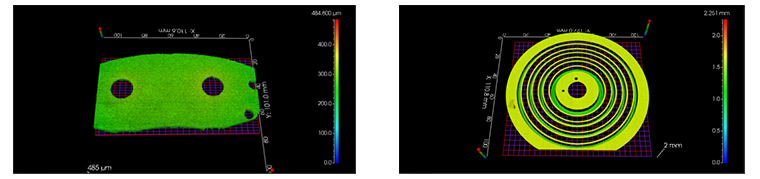

二維測量（圓弧/臺階/間距檢測）：

                            磁性材料                                                                             電子電路

                          金屬切割                                                                                 電路板
