波紋度分析儀

波紋度分析儀SPMI400D

輪廓測量功能：

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

粗糙度分析：Ra、Ramax、Ramin、Rasd、Rp、Rpmax、Rpmin、Rpsd、Rv、Rvmax、Rvmin、Rvsd、Rz、Rzmax、Rzmin、Rzsd、R3z、Rc、Rcmax、Rcmin、Rcsd、Rt、Rq、Rqmax、Rqmin、Rdsd、Rsk、Rskmax、Rsmin、Rsksd、Rku、Rkumax、Rkumin、Rkusd、Rsm、Rsmmax、Rsmmin、Rsmsd、Rs、R△a、R△amax、R△amin、R△asd、R△q、R△qmax、R△qmin、R△qsd、Rk、Rpk、Rvk、Mr1、Mr2、Rλa、Rλamax、Rλamin、Rλasd、Rλq、Rλqmax、Rλqmin、Rλqsd、Rδc、Rpc、Rmr

波紋度分析：Wa、Wamax、Wamin、Wasd、Wsa、Wca、Wa08、Wc、Wcmax、Wcmin、Wcsd、Wt、Wz、Wzmax、Wzmin、Wzsd、Wp、Wpmax、Wpmin、Wpsd、Wv、Wvmax、Wvmin、Wcsd、Wq、Wqmax、Wqmin、Wqsd、Wsm、Wsmmax、Wsmmin、Wsmsd、Wsk、Wskmax、Wskmin、

Wsksd、Wku、Wkumax、Wkumin、Wkusd、W△q、W△qmax、W△qmin、W△qsd、Wδc、Wmr

原始輪廓分析：Pa、Pt、Pp、Pc、Pv、Pz、Pq、Psm、Psk、Pku、RzJ、Rpq、Rvq、Rmq、Pmr、P△q、Avh、Hmax、Hmin、Area、Pδc、Tilta、

測量原理：

本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔籔C機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

此款儀器已可同國外進口儀器性能相比，各方面指標已達到國際標準，儀器符合國家標準GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及國際標準ISO5436, ISO11562,ISO4287的要求

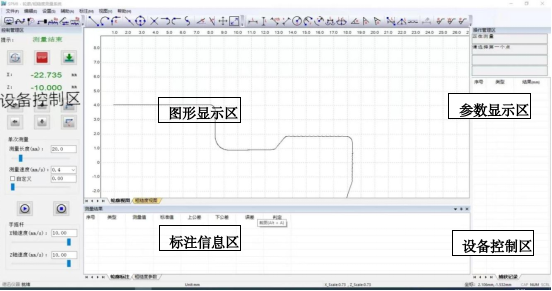

軟件系統界面如圖所示。系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。

1）       菜單/工具欄：見菜單和工具欄部分相應內容。

2）       狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。

3）         系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。

3、打印報告

零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式

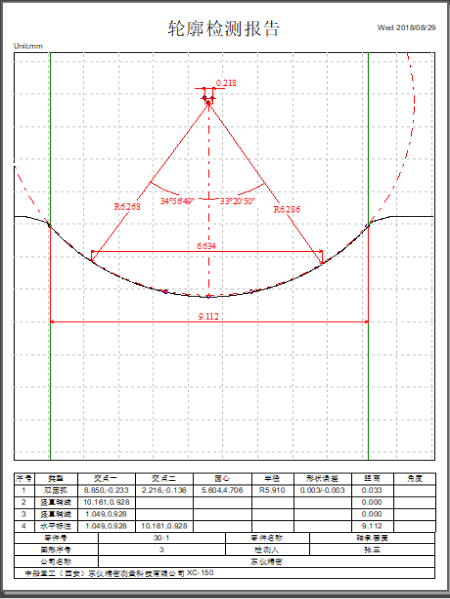

輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，輪廓圖表如圖所示。

此時選擇打印功能，則能得到所需結果——一份精美的檢測報告！

主要配置清單：
