高精度超聲波測厚儀

      2024-09-20 108

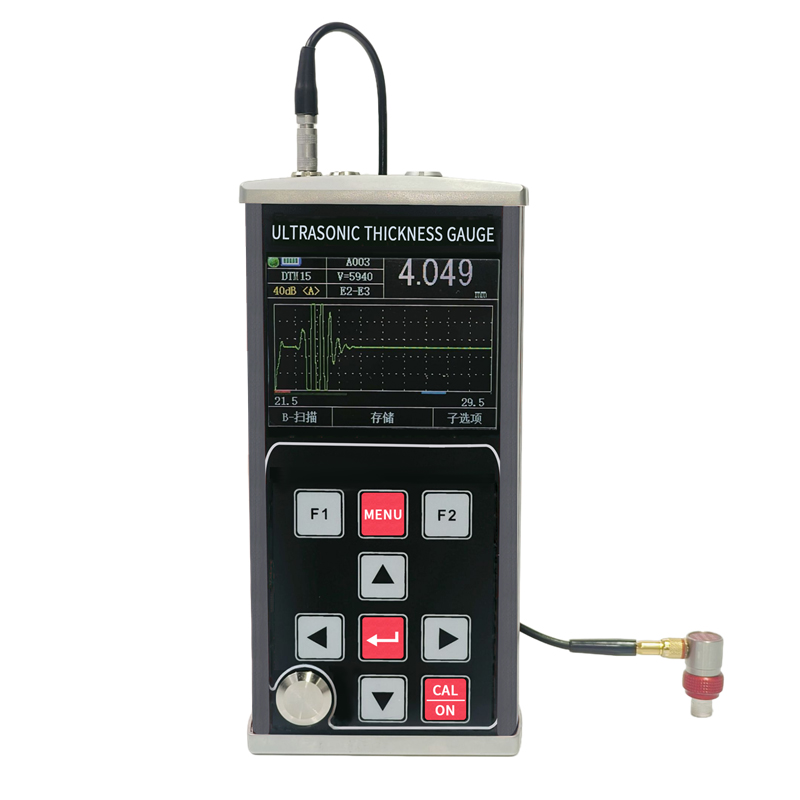

      高精度超聲波測厚儀

      帶數值顯示,A/B掃描功能。采用脈沖反射超聲波測厚原理,適用于能使超聲波以- -恒定速度在其里面?zhèn)鞑ィ⒛軓钠浔趁娴玫椒瓷涞牟牧虾穸鹊臏y(cè)量。測量分辨率達0.001mm,測量范圍薄至0.14mm(鋼),可以有效穿越涂層干擾。

      本產品可應用于石油、化工、冶金、造船、航空航天、能源等各個領域。

      適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、璃玻、纖維及其他超聲波的良導體的厚度。



      主要功能:

      ● 測量范圍寬,最小測量厚度0.14mm (鋼),最大測量厚度1800mm;

      ● 高精度測厚,最高測量分辨率可達0.001mm;重復分辨率可達士0.002mm;

      ● A-掃描模式,B-掃描模式,數值顯示模式;

      ● 具有穿透涂層和回波到回波測量功能,用于測量表面帶有漆層和涂層的材料;

      ● 根據材料聲速不同可以檢測部分復合材料上的涂層和漆層,可以同時測量10個以上的多層材料各層厚度,同一回波下切換顯示各層厚度值;

      ● 多種測量: MB-E, I-E, E-E, ME-E模式滿足對常規厚度工件測量,THIN模式對薄件測量;

      ● 數值模式包括常規厚度值模式、差值/縮減率模式和最值模式;

      ● 增益模式:自動增益/手動增益;

      ● 可設置手動關機與自動關機,帶節能功能;

      ● 可使用多種不同規格探頭,雙晶探頭和單晶探頭,最高支持20Mhz高頻探頭;

      ● 支持大容量存儲,可同時存儲10萬個厚度值,500組A掃描波形和500組B掃描波形:

      ● 具有多種校準方式,支持一點校準、多點校準和手動校準模式,可以同時校準聲速和探頭零位:支持V聲程校準;

      ● 公英制轉換:毫米和英寸可切換單位;

      ● 中文和英文顯示。


      項目

      LB381 Plus

      探頭類型

      單晶/雙晶

      測量范圍(45#鋼)

      0.14mm – 1800mm

      測量頻率

      4Hz、8Hz、16Hz

      分辨率

      0.1mm、0.01mm、0.001mm(0.01inch、0.001inch、0.0001inch)

      脈沖發生器

      負方波發射,脈沖寬度和電壓自動與探頭進行匹配

      聲速范圍

      400-19999m/s

      校準試塊

      4mm(鋼)

      自動關機

      可選擇 5 分鐘,10 分鐘,20 分鐘,手動關機

      探頭校準

      一點校準、二點校準,手動校準

      增益

      自動增益、手動增益

      增益范圍

      0~80dB

      檢波方式

      射頻 RF、正半波 POS、負半波 NEG、全波   FULL

      測量模式

      (1)MB-E:發射脈沖始波至一次回波;(2)I-E:界面波至一次回波;(3)E-E:穿透涂層測量,可選任意 Em– En 回波;(4)ME-E:多重回波測量模式;(5)THIN:薄壁測量模式

      數值模式

      厚度值模式、差值/縮減率模式、最大/最小值模式

      A-掃描模式

      支持

      B-掃描模式

      支持

      耦合指示

      支持

      電量指示

      支持

      語言

      中文/英文(English)

      單位

      毫米/英寸   (mm/inch)

      菜單操作

      支持

      軟件功能

      動態閘門設置、消隱設置(Blank)、回波消隱設置(E-Blank)、回

      波凍結、回波平移和縮放

      存儲功能

      同時支持 10 萬個厚度(100 組,每組 1000 個),500 組 A 掃

      描波形和 500 組 B 掃描波形

      主機程序升級

      支持主機程序升級

      顯示屏

      3.5 寸真彩色屏

      數據傳輸

      支持 USB 通信,將數據傳輸至計算機

      工作溫度

      -10℃~+50℃,有特殊要求可達-20℃

      工作電壓

      三節 5 號 鋰離子電池,當電量不足時,有低電壓提示

      外形尺寸

      184 x 85 x 32 (mm)

      整機重量

      250   g(不含電池)

      標準配置

      主機 1 臺、5 號電池 3 節,充電器1個、文件

      1 套,ABS 防震防水儀表箱 1 個

      可選配探頭:

      探頭型號

      類型

      探頭頻率(MHZ)

      探頭直徑

      測量范圍

      TS400

      雙晶

      10

      5

      0.5-50

      TS500

      5

      5

      1.0-65

      TS510

      5

      10

      1.0-500

      DTM15

      單晶

      15

      6

      0.14-24

      DTM7.5

      7.5

      6

      0.5-24

      DTM10

      10

      6

      0.3-24

      DTM5

      5

      6

      1.0-24

      BD510

      5

      10

      1-1000

      BD212

      2

      12

      4-1800

       筆式探頭





       各種材料聲速表

      材料

       聲速(m/s)

      6340--6400

      5920

      不銹鋼

      5740

      黃銅

      4399

      4720

      5930

      鑄鐵

      4400--5820

      2400

      尼龍

      2680

      3607

      3251

      4170

      5990

      2960

      丙烯酸(類)樹脂

      2760

      環氧樹脂

      2540

      3988

      5639

      樹脂玻璃

      2692

      聚苯乙烯

      2337

      陶瓷

      5842

      聚氯乙烯

      2388

      石英

      5639

      硫化橡膠

      2311

      聚四氟乙烯

      1422

      1473
