TIME2190超聲波測厚儀可對各種板材和加工零件作精確測量，廣泛應用于石油、化工、冶金、造船、航空、航天、鍋爐等各個領域。高精密測量工具，適合測量金屬、塑料、陶瓷、玻璃及其他任何超聲波的良道導體。常規測量、最小厚度捕獲、最大厚度捕獲、差值、上下限LED報警
TIME2190超聲波測厚儀基本原理
超聲波測量厚度的原理與光波測量原理相似。探頭發射的超聲波脈沖進入被測物體后在物體內部傳播，當?shù)竭_(dá)材料的分界面時被反射回探頭，通過精確計算超聲波在材料中的傳播聲程便可推知被測材料的厚度。
TIME2190超聲波測厚儀儀器的特性
-可顯示A掃描波形，便于對復雜工件進行回波分析和測量；
-具有多種測量方式，可設置空白以屏蔽余震或雜波；
-儀器可適配多種類型探頭，單雙晶適用；
-可穿透涂層測量，可顯示涂層厚度；
-任何模式下分辨率為0.001、0.01、0.1毫米可選（或0.0001、0.001、0.01
英寸可選）；
-增益調節范圍40-99dB；
-可調電壓可變脈寬方波脈沖發生器；
-具有單值B掃描顯示功能；
-具有報警功能，可自由設置報警上、下限；
-具有差值、最大最小值顯示方式；
-可存儲多達500000個測量值和波形；
-用戶可開啟高達每秒20次的快速測量模式；

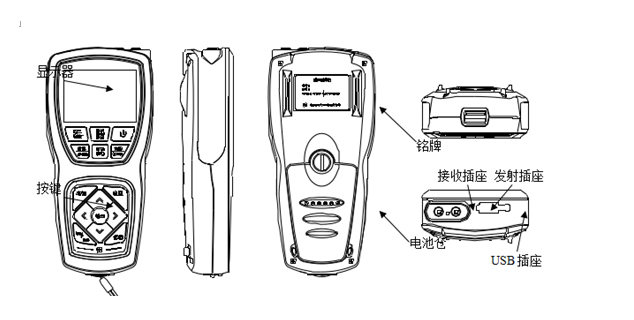

四、TIME2190超聲波測厚儀
4.1電源
注：對于區分發射接收端的探頭，比如TSTU32，應對應插入發射接收插座。
儀器采用3節AA電池供電，屏幕上會指示電池電量。采用庫侖計進行電量計量，所以當斷電后默認為滿電的新電池。用硬幣或鑰匙擰開后蓋即可更換電池。
4.2測量范圍
探頭類型 | 測量范圍（鋼） | 示值誤差 | 使用模式 |
5MHz雙晶窄脈沖探頭 | 1.2～225.0mm 3.0～100.0mm | H＜10mm，±0.05mm； H≥10mm，±(0.01+ 0.5%H)mm | 標準 回波-回波 |
5MHz單晶接觸探頭 | 5.0～225.00mm 5.0～100.00mm | H＜10mm，±0.05 mm； H≥10mm，±(0.01+ 0.5%H) mm | 標準 回波-回波 |
2MHz雙晶探頭： TSTU32 | 3.0～300.00mm | H＜10mm，±0.1 mm； H≥10mm，±(0.01+1%H) mm | 標準 |
1MHz單晶接觸探頭 | 10.0～500.00mm | H＜10mm，±0.1 mm； H≥10mm，±(0.01+1%H) mm | 標準 |
15MHz單晶延遲塊探頭 | 3.0mm～20.0mm 0.25mm～10.0mm | H＜10mm，±0.05 mm； H≥10mm，±(0.01+ 0.5%H) mm | 界面-回波 回波-回波 |
? 顯示分辨力：0.001mm 或0.01mm或0.1mm可選
? 聲速調節范圍：508 m/s～18699m/s
? 重復性：±0.1（遵守JJF1126）
? 探頭參數：可選1M單晶5M\10M\15M單晶\20M\22MHz探頭
? 顯示器：彩色TFT液晶顯示器，320x240像素,5位顯示，具有背光燈
? 測量功能：高精密測量工具，適合測量金屬、塑料、陶瓷、玻璃及其他任何超聲波的良道導體。常規測量、最小厚度捕獲、最大厚度捕獲、差值、上下限LED報警
? 特殊材料測量：增益調節范圍：20-99dB；屏蔽條：始脈沖-底波、界面波-底波、回波-回波模式均可調節。斜率：可調節至11。以上三個功能、組合使用，可測量各種特殊材料，比如含鉬類不銹鋼（316、317等）、玻璃鋼、球化率極差的鑄鐵、灰鐵等材質。
? 設置鎖定：對校準數據等進行鎖定
? 脈沖發生器：可調方波脈沖發生器
? I/O端口：雙向串行RS-232
? 發射電壓：60V、110V、150V、200V可選
? 發射脈寬：隨探頭頻率改變
? 增益范圍：40-99dB，1dB步進
? 頻率范圍：0.5 Mhz～20Mhz
? 測量速率：標準(4Hz)、快速(20Hz)
? 探頭設置：10組固定探頭設置和22組自定義探頭設置
? 數據存儲：500個數據文件，每個可存儲1000的測量值和波形
? 使用環境溫度：0℃～40℃
? 電源：三節5號干電池
? 工作語言：中文、英文
? 功耗：工作電流不超過250mA（關閉WiFi，亮度暗， 4.5V下）
? 外形尺寸：187mm×87 mm×43 mm
? 外殼：耐沖擊、防塵、仿濺，符合IP65
? 重量：360g左右
? 適用標準及規范：Q/HD SDF0001-2014超聲波測厚儀
JJF 1126-2004超聲波測厚儀校準規范
GB/T 6587 電子測量?jī)x器通用規范
TIME2190超聲波測厚儀標準配置
1、主機 1臺
2、5MHz雙晶探頭 1支
3、進口5MHz單晶探頭 1支（選配）
4、耦合劑 1瓶
TIME2190超聲波測厚儀可選配件
1、標準試塊
2、1MHz單晶接觸探頭
3、TSTU32鑄鐵 探頭
4、5MHz單晶接觸探頭
5、15MHz單晶帶延遲塊探頭
6、高溫探頭ZW5P
