平行度測量的示例包括造紙機、印刷機、軋機等中輥與其他表面之間的平行度。其他示例包括高架軌道、軌道、壓力機工作臺。

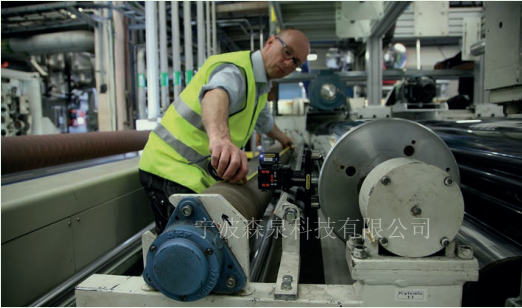

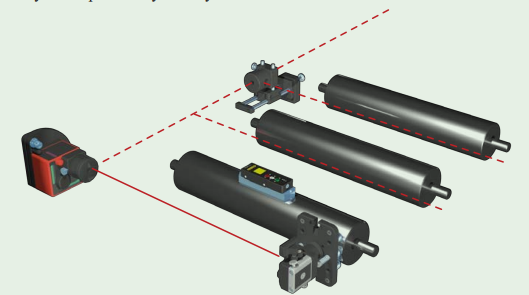

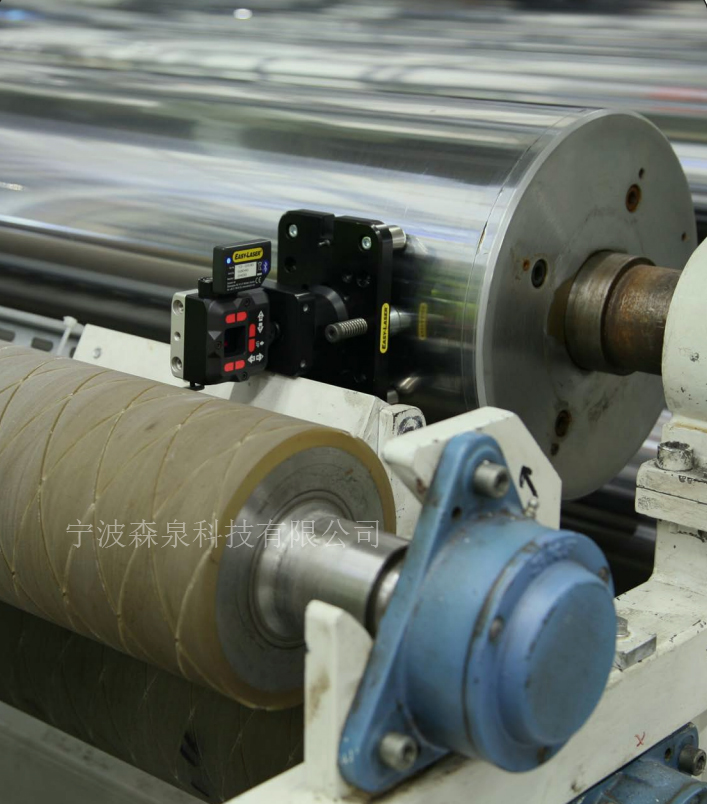

  E970系統特別適用于需要測量和對準許多物體以及距離較長的情況。該系統使用傳統方法，即激光束（參考）指向機器旁邊，然后（通過五棱鏡）朝著安裝在待測量物體上的探測器偏轉90°。水平位置的測量值記錄在對象的兩端。包含的精度級別用于垂直位置。任何選定的對象或基線都可以用作參考。用于直徑為40 mm及更大的軋輥。標準系統的最大測量距離為80米（距離變送器每個方向40米）。也可以移動激光發射器，這樣距離就沒有限制了！

基準線或基準輥

 基準線通常是機器旁邊的一條線，但也可以是機器中的固定基準輥。當您建立基準線或滾動時，準確是非常重要的。設置時的高精度將確保在開始測量時具有更高的精確度和可重復性。

一、機器旁邊的基準線

1、調平激光發射器

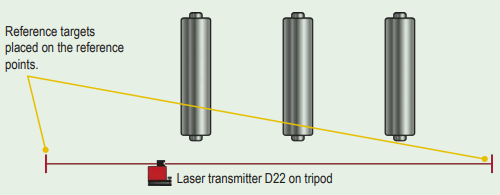

①找到你的參考點。（通常是地板上的金屬標記。）

②將目標放在你的參考點上。確保目標穩定，并使用水平儀將其調平。

③將D22激光發射器安裝在三腳架上。

④將帶有D22的三腳架放在基準線上，靠近第一個卷筒，約30 cm。將其放在與將要測量的卷筒相同的高度上，最好放在合適的工作高度上。

⑤根據水平儀調整D22。

2、將激光掃描與參考線對齊

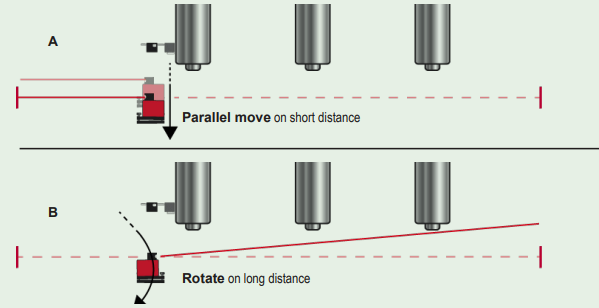

①將激光束對準參考目標。通過旋轉三腳架的頂部來調整較大的角度誤差，通過D22上的傾斜螺釘來調整較小的角度誤差。

②通過D22平行偏移移動將光束調整到最近目標的中心。

③通過旋轉D22將其調整到第二個目標的中心。

④重復步驟2和3。

⑤再次檢查D22上的水平儀。

3、將激光器對準探測器

①選擇以啟動程序“值”。

②將探測器放置在桿的中間，并將其安裝在輥的側面，靠近激光發射器。確保它以90°的角度放置。

③將激光束朝向探測器。

④調整桿上的探測器，直到激光擊中探測器。

4、測量

當基準線確定后，就可以根據基準線來測量軋輥。選擇啟動程序，

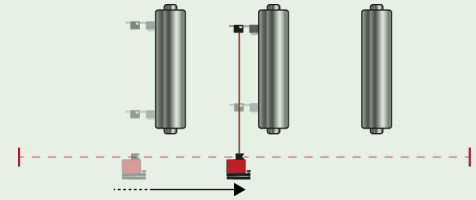

①將帶有D22的三腳架和探測器移動到要測量的輥上。

②將D22與參考線對齊，然后旋轉光束以撞擊探測器。

5、使用棱鏡測量

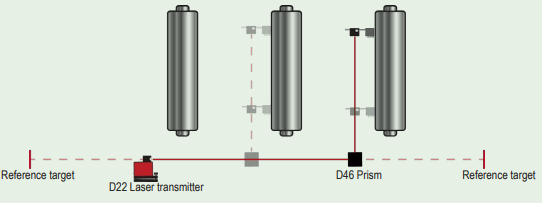

①為了確保更高的精度，請使用棱鏡而不是移動激光器。通過第一個輥將D46棱鏡放置在與D22相同的高度。

②調整棱鏡使光束居中。

二、參考輥

1、調平激光發射器

①找到你的參考輥。

②將D22安裝在三腳架上。

③調整三腳架，直到激光束處于相同高度并與參考輥平行。

④確保激光束能夠擊中D46棱鏡。

⑤根據水平儀調整D22。

將激光對準參考輥

①啟動程序“值”。

②將探測器安裝在位置A的參考輥上。將目標保持在探測器上。（在整個測量過程中，盡量將探測器保持在90°的角度。）

③將激光束調整到目標的中心。如果需要，使用三腳架上的旋鈕或旋轉三腳架的頂部。確保梁與輥平行。

④將探測器移動到位置B，放置成90°角。

⑤使用D22傾斜工作臺上的傾斜螺釘將激光束調整到目標的中心。

⑥將探測器移回位置A。激光器是否仍在目標中心？

如果沒有，請重復該步驟。

繼續，直到激光束位于兩個位置上目標的中心。

零點設置

①將探測器放置在位置A。

②移除目標，并在顯示器上檢查探測器是否處于90°角。

③選擇O到零位設定位置A。

④將探測器移動到位置B，并使用傾斜臺上的調整螺釘將激光束調整為零。

⑤重復步驟3和4，直到兩個位置的垂直值都達到0.00。

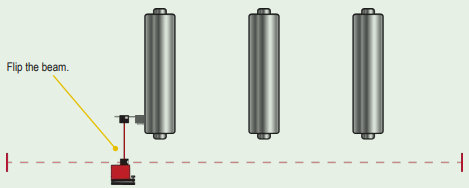

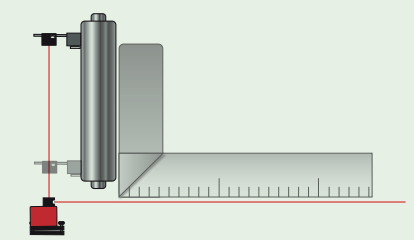

⑥將激光束傾斜90°，并在地板上做標記。

當你在兩個位置都為零時，準備工作就完成了。

現在，請確保不要移動激光發射器！

如果探測器在測量過程中與90°角不同，請確保在兩個位置上保持相同的角度。
