我們工程師被叫一座水電站進行測量和校準工作。我想分享一下我使用我們的雙探測器點激光對準系統的經驗。

一家知名的大型建筑公司贏得了一份在水電站項目中建造水位控制閘門的合同。大壩建在水電站的上游。兩個閘門的尺寸約為8.5×5 m。每個閥門在關閉位置允許0.2升/分鐘的泄漏。這意味著密封非常緊密，鉸鏈需要高精度對齊。

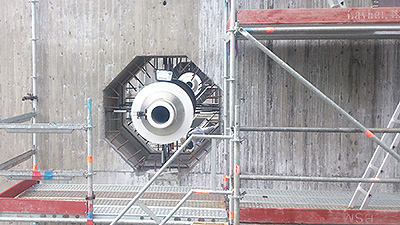

大門打開了。

傳統上，建筑公司在這樣的工作中一直使用全站儀，用它來確定整個建筑的幾何形狀。不過，有一個問題；他們無法使用全站儀來校準閘門鉸鏈。我們簽約進行定線測量，并為建筑工人提供定線系統培訓。

到達后，我們發現兩個軸端相互指向。為了實現良好的密封，這兩個端部必須高精度對齊，因為密封面在閘門側面不超過10毫米，在閘門底部不超過20毫米。為了解決這種對齊問題，我們必須將這些軸端的對齊視為非耦合的水平軸對齊。

我們從粗略的對齊開始。使用雙激光圓錐技術來尋找旋轉中心為我們節省了大量時間。

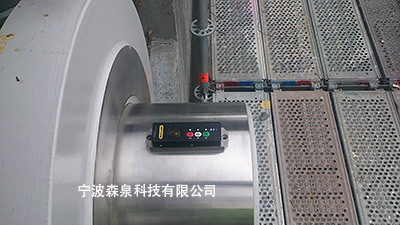

由于軸端不可旋轉，因此使用了滑動支架。

為了選擇哪個軸端指定為固定軸端，我們使用E290數字精密水準儀檢查哪個最接近水準儀。

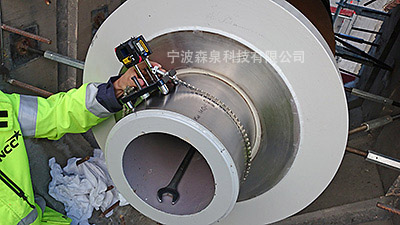

使用軸對準系統中的測量裝置檢查軸端與密封面的平行度，并檢查六米以上的直線度。

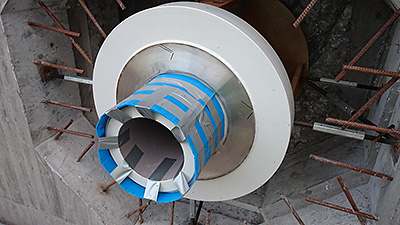

一旦測量和調整了豎井，施工人員就在豎井周圍澆筑混凝土，將其鎖定到位。在讓一切都靜置兩周后，門被安裝上沒有鉸鏈。

Easy Laser引以為豪的一點是，所有這些測量都是用標準的點激光軸對準系統和數字精密水準儀完成的。請記住，XT290等數字精密水準儀在所有類型的現場安裝工作中都派上了用場。有了它，您可以確?；A平整到大多數制造商規定的0.1 mm/m以內。

我希望這個應用程序示例能激勵您在對齊方面以新的方式思考。事實上，使用正確的工具，你認為困難和復雜的事情可能很容易做到！
