聯軸器找正的方法
聯軸器找正是確保機械設備軸線對中的關鍵步驟，影響設備運行效率和壽命。以下是常用的找正方法和步驟：
1. 準備工作
工具準備：準備百分表、激光對中儀、塞尺等工具。
清潔檢查：清潔聯軸器和軸端，檢查有無損壞。
固定設備：確保設備底座固定，避免移動影響測量。
2. 初步對中
目測對中：通過目測初步對齊聯軸器。
粗調：使用墊片或調整螺栓進行初步調整。
3. 百分表找正法
安裝百分表：將百分表固定在聯軸器一側，測量另一側的徑向和軸向偏差。
測量徑向偏差：旋轉聯軸器，記錄不同位置的徑向偏差。
測量軸向偏差：旋轉聯軸器，記錄不同位置的軸向偏差。
調整：根據測量結果，調整設備位置，直至偏差在允許范圍內。

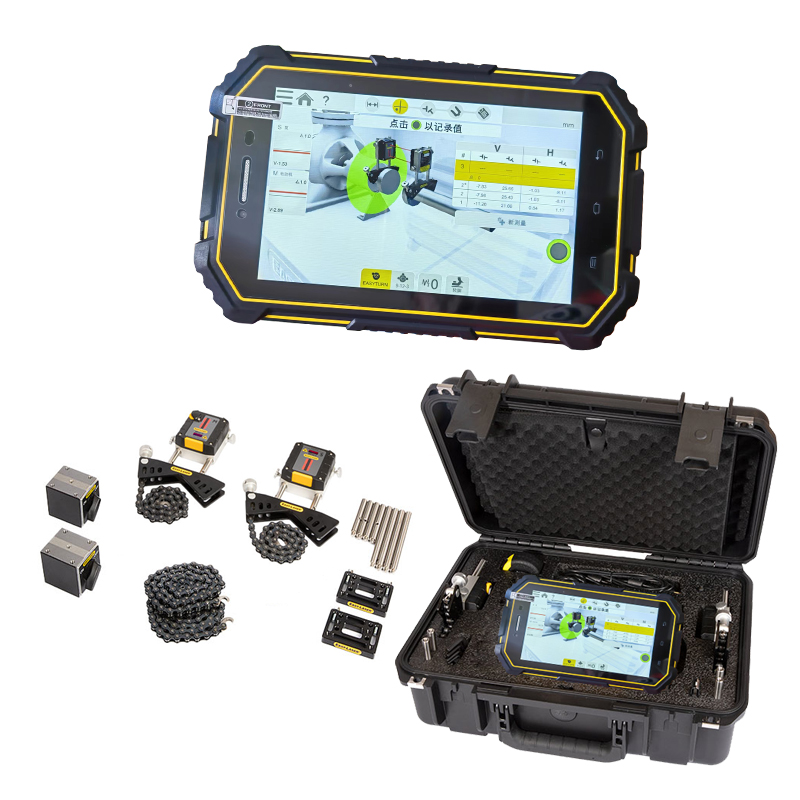

4. 激光對中儀找正法
安裝激光對中儀：將激光發射器和接收器分別安裝在聯軸器兩側。
測量：旋轉聯軸器，激光對中儀自動記錄偏差數據。
調整：根據激光對中儀的實時數據，調整設備位置，直至偏差在允許范圍內。
5. 塞尺找正法
測量間隙：使用塞尺測量聯軸器上下左右的間隙。
調整：根據間隙大小，調整設備位置，直至間隙均勻。

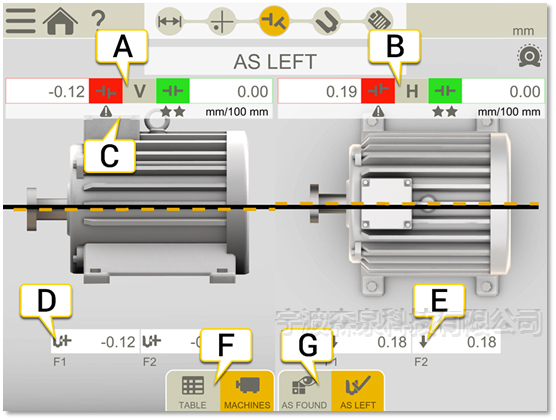

水平軸對中測量結果
A.垂直方向 ：偏差和角度值.
B.水平方向 ：偏差和角度值.
C.對中結果評判（容差顯示）
D.垂直方向：墊平值 E.水平方向：調整值
F.顯示“測量結果列表”或調整畫面
G.顯示“調整前”或“調整后”的測量結果.
6. 最終檢查
復測：完成調整后，再次測量確認偏差在允許范圍內。
緊固螺栓：確認對中后，緊固所有螺栓。

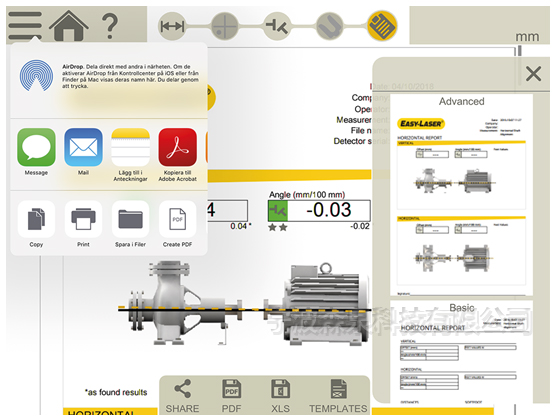

7. 記錄與報告
記錄數據：記錄找正過程中的測量數據和調整情況。
生成報告：生成找正報告，便于后續維護和檢查。
注意事項
安全操作：確保設備斷電并鎖定，避免意外啟動。
環境因素：避免強光、振動等影響測量精度。
定期檢查：定期檢查聯軸器對中情況，及時調整。
總結
聯軸器找正通過百分表、激光對中儀或塞尺等方法，確保設備軸線對中。操作時需注意安全和環境因素，并定期檢查。
