影像測量?jī)x工作原理

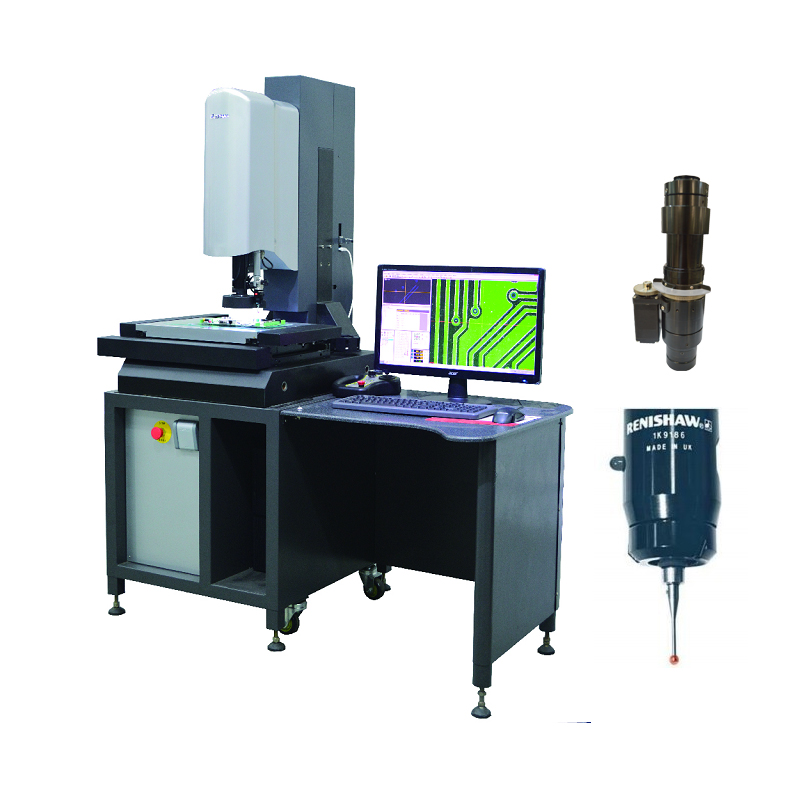

影像測量?jī)x是建立在CCD數位影像的基礎上，加入觸點測頭完成坐標測量。支持空間坐標旋轉的優異軟件性能，通過計算機屏幕測量技術和空間幾何運算的強大軟件。能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果;并在屏幕上產生圖形，供操作員進行圖影對照，并與實際尺寸進行自動比對，從而能夠直觀地分辨測量結果可能存在的偏差。

影像測量?jī)x基于機器視覺的自動邊緣提取、自動理匹、自動對焦、測量合成、影像合成等人工智能技術，具有點哪走哪自動測量、CNC走位自動測量、自動學習批量測量的功能，影像地圖目標指引，全視場鷹眼放大等優異的功能。

同時，基于機器視覺與微米精確控制下的自動對焦過程，可以滿足清晰影像下輔助測量需要，可在工件隨意放置或使用夾具的情況下進行批量測量與SPC結果分類。

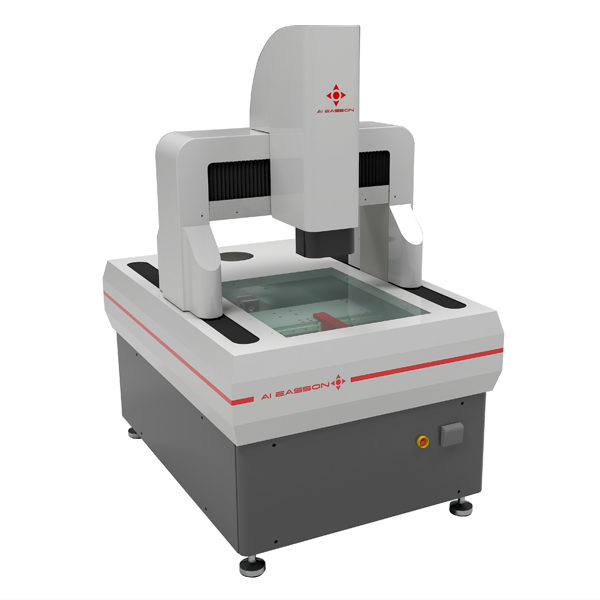

影像儀是利用表面光.輪廓光及同軸光照明后，經過變焦距物鏡通過攝像鏡頭，攝取影像再通過S端子傳送到電腦屏幕上，然后軟件命令獲取所需元素，在顯示器上產生的圖像對被測物進行自動測量，并通過工作臺帶動光學尺，在X、Y、Z方向上移動由多功能數據處理器進行數據處理，通過軟件進行計算完成測量。

加入觸點測頭完成坐標測量。支持空間坐標旋轉的優異軟件性能，依托于計算機屏幕測量技術和空間幾何運算的強大軟件能力而產生的。能快速讀取光學尺的位移數值，通過建立在空間幾何基礎上的軟件模塊運算，瞬間得出所要的結果;并在屏幕上產生圖形，供操作員進行圖影對照，從而能夠直觀地分辨測量結果可能存在的偏差。基于機器視覺的自動邊緣提取、自動理匹、自動對焦、測量合成、影像合成等人工智能技術，具有點哪走哪自動測量、CNC走位自動測量、自動學習批量測量的功能，影像地圖目標指引，全視場鷹眼放大等優異的功能。同時，基于機器視覺與微米精確控制下的自動對焦過程，可以滿足清晰影像下輔助測量需要，可在工件隨意放置或使用夾具的情況下進行批量測量與SPC結果分類。
