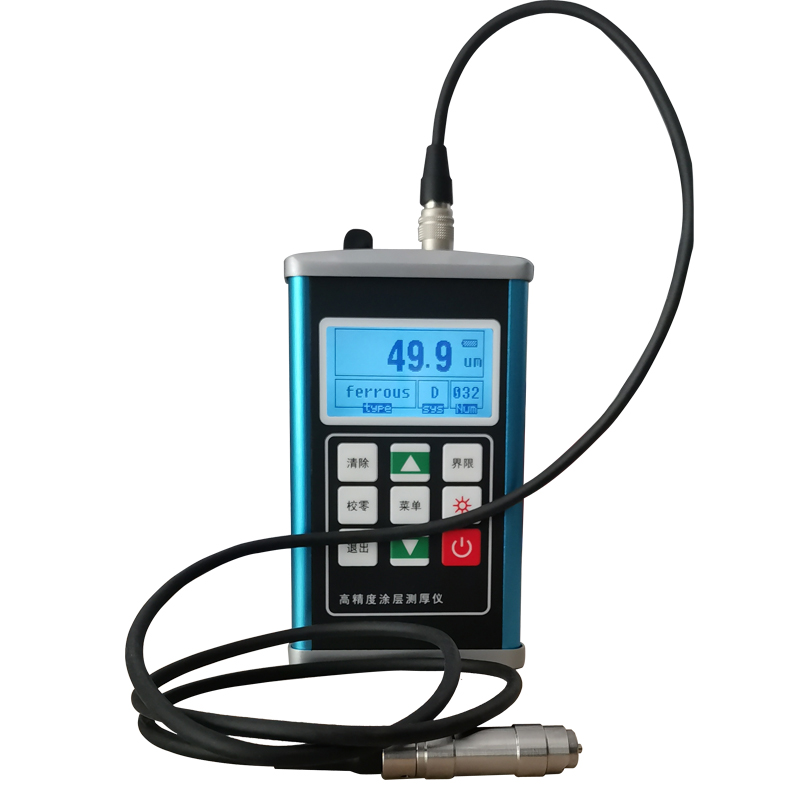

涂層測厚儀TT240可無損地測量磁性金屬基體( 如鋼、鐵、合金和硬磁性鋼等 )上非磁性覆蓋層的厚度(如鋁、鉻、銅、琺瑯、橡膠、油漆等)及非磁性金屬基體(如銅、鋁、鋅、錫等)上非導電覆蓋層的厚度(如:琺瑯、橡膠、油漆、塑料等)。
一種便攜式測量儀，它能快速、無損傷、精密地進行涂、鍍層厚度的測量。既可用于實驗室，也可用于工程現場。通過使用不同的測頭，還可滿足多種測量的需要。本儀器能廣泛地應用在制造業、金屬加工業、化工業、商檢等檢測領域。
本儀器符合以下標準：
GB/T 4956─1985 磁性金屬基體上非磁性覆蓋層厚度測量 磁性方法
GB/T 4957─1985 非磁性金屬基體上非導電覆蓋層厚度測量 渦流方法
JB/T 8393─1996 磁性和渦流式覆層厚度測量儀
JJG 889─95 《磁阻法測厚儀》
JJG 818─93 《電渦流式測厚儀》
涂層測厚儀TT240特點：
l 采用了磁性和渦流兩種測厚方法，即可測量磁性金屬基體上非磁性覆蓋層的厚度又可測量非磁性金屬基體上非導電覆蓋層的厚度；
l 可使用10種測頭(F400、F1、F1/90°、F5、F10、N400、N1、N1/90°、CN02、N10)；
l 具有兩種測量方式：連續測量方式（CONTINUE）和單次測量方式（SINGLE）；
l 具有兩種工作方式：直接方式(DIRECT)和成組方式(A-B)；
l 設有五個統計量：平均值（MEAN）、最大值（MAX）、最小值（MIN）、測試次數（NO．）、標準偏差（S．DEV）；
l 可采用單點校準和兩點校準兩種方法對儀器進行校準，并可用基本校準法對測頭的系統誤差進行修正；
l 具有存貯功能：可存貯495個測量值；
l 具有刪除功能：對測量中出現的單個可疑數據進行刪除，也可刪除存貯區內的所有數據，以便進行新的測量；
l 可設置限界：對限界外的測量值能自動報警；
l 具有電源欠壓指示功能；
l 操作過程有蜂鳴聲提示；
l 具有錯誤提示功能，通過屏顯或蜂鳴聲進行錯誤提示；
l 設有兩種關機方式：手動關機方式和自動關機方式；
● 主機可通過安裝軟件與電腦連接。連接后可通過電腦操作完成數據下載，儲存，打印等功能，快捷方便。
技術參數表
測頭型號 | F400 | F1 | F1/90° | F5 | F10 | ||||
工作原理 | 磁 感 應 | ||||||||
測量范圍 | 0～400 | 0～1250 | 0～5000 | 0～10000 | |||||
低限分辨力 | 0.1 | 0.1 | 1 | 10 | |||||
示值 誤差 | 一點校準(mm) | ±(3%H+1) | ±(3%H+5) | ±(3%H+10) | |||||
二點校準(mm) | ±((1～3)%H+0.7) | ±((1～3)%H+1) | ±((1～3)%H+5) | ±((1～3)%H+10) | |||||
測 試 條 件 | 最小曲率半徑 | 凸 | 1 | 1.5 | 平直 | 5 | 10 | ||
最小面積的直徑 | F3 | F7 | F7 | F20 | F40 | ||||
基體臨界厚度 | 0.2 | 0.5 | 0.5 | 1 | 2 | ||||
測頭型號 | N400 | N1 | N1/90° | CN02 | N10 | ||||
工作原理 | 渦 流 | ||||||||
|
| 0～1250
| 10～200 | 0～10000 | |||||
低限分辨力 | 0.1 | 0.1 | 1 | 10 | |||||
示 值 誤差 | 一點校準(mm) | ±(3%H+0.7) | ±(3%H+1.5) | ±(3%H+1) | ±(3%H+25) | ||||
二點校準(mm) | ±[(1～3%H+0.7) | ±[(1～3)%H+1.5] | ___ | ±((1～3)%H+25) | |||||
測 試 條 件 | 最小曲率半徑 | 凸 | 1.5 | 3 | 平直 | 僅為平直 | 25 | ||
最小面積的直徑 | F4 | F5 | F5 | F7 | F50 | ||||
基體臨界厚度 | 0.3 | 0.3 | 0.3 | 無限制 | 50mm鋁箔 | ||||
注：H——標稱值
測頭選用參考表
覆蓋層 基體
| 有機材料等非磁性覆蓋層(如:漆料、涂漆、琺瑯、搪瓷、 塑料和陽極化處理等) | ||
覆蓋層厚度不超過100mm | 覆蓋層厚度超過100mm | ||
如鐵、鋼等磁性金屬 | 被測面積的直徑 大于30mm | F400型測頭 0～400mm F1型測頭 0～1250mm | F1型測頭 0～1250mm F5型測頭 0～5mm F10型測頭 0～10mm |
被測面積的直徑 小于30mm | F400型測頭 0～400mm | F1型測頭 0～1250mm F400型測頭 0～400mm | |
如銅 、鋁 、黃銅 、鋅 、 錫 等 有色金屬 | 被測面積的直徑 大于10mm | N400型測頭 0～400mm
| N400型測頭 0～400mm N10型測頭 0～10mm |
被測面積的直徑 小于10mm | N400型測頭 0～400mm | N1型測頭 0～1250mm N400型測頭 0～400mm | |
測頭選用參考表(續表)
覆蓋層 基體
| 非磁性的有色金屬覆蓋層(如:鉻、鋅、鋁、銅、錫、銀等) | ||
覆蓋層厚度不超過100mm | 覆蓋層厚度超過100mm | ||
如 鐵、鋼等磁性金屬 | 被測面積的直徑 大于30mm | F400型測頭 0～400mm | F400型測頭 0～400mm F1型測頭 0～1250mm F5型測頭 0～5mm F10型測頭 0～10mmm |
被測面積的直徑 小于30mm | F400型測頭 0～400mm F1型測頭 0～1250mm | F400型測頭 0～400μm F1型測頭 0～1250mm | |
如銅 、鋁 、黃銅 、鋅 、 錫 等 有色金屬 | 被測面積的直徑 大于10mm | 僅用于銅上鍍鉻 N400型測頭 0～40mm | -------- |
被測面積的直徑 小于10mm | -------- | -------- | |
塑料、印刷線路非金屬基體 | 被測面積大 | CN200型測頭10～200mm | CN200型測頭10～200mm |
