輥輪水平度和平行度快速找正Easy-laser E970
激光幾何測量系統大型軋鋼廠軋機調試安裝檢修過程中不可缺少的設備之一。
板帶軋機、帶材連軋機、平整機、管材連軋機、高速線材軋機、多輥軋機、型鋼連軋機安裝或檢修時都需要進行水平度和平行度檢測
輥輪水平度和平行度快速找正Easy-laser E970應用：
1. 平行度測量：用于測量軋輥、導軌、高架軌道、龍門架、金屬薄板切割機、生產線等平行度測量
2. 直線度測量：長軸、軋輥、軸承、底坐多點直線度測量，以圖形方式和數字方式獲得水平和垂直對齊的結果。
3. 平面度測量：用于測量（例如）機器底座、機器工作臺等的平面度/扭曲度測量
4. 垂直度測量：用于測量機器和裝置的垂直度。
激光幾何測量系統EASY-LASER E970用于測量滾子的平行度
任意選擇兩個基數可以作為參考。
適用于直徑為 40 mm 的卷筒。
Easy-Laser? E970是一個非常通用的系統。 你也可以用它來測量水平、直線度和平面度
網格部分（吸盤），
底座的平面度和滾子的直線度。
測量方法

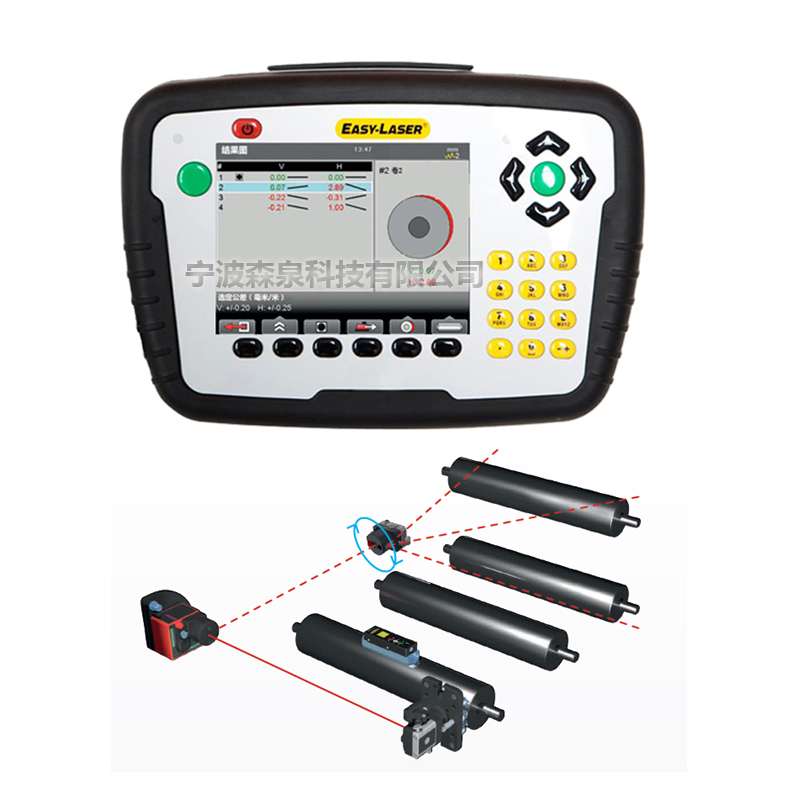

將激光束（參考）指向機器旁邊，然后通過五棱鏡將其偏轉 90° 朝向測量對象上的檢測器。 水平位置的測量值記錄在對象的兩端。 包含的精度等級用于垂直位置。

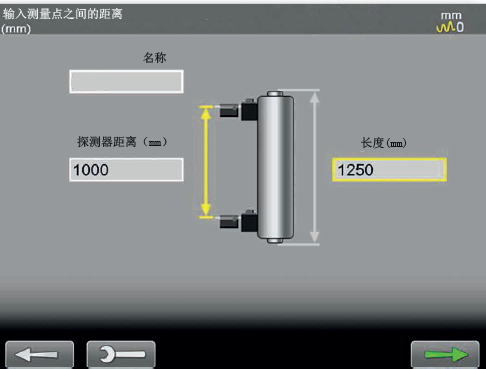

1. 輸入距離：輸入測量點之間的距離和滾動的調整點，保存。

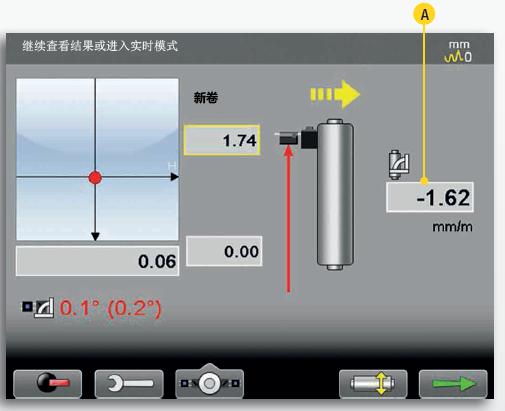

2.測量在兩端注冊值。 在第二點之后，角度如果需要，值會實時顯示 (A) 以便于調整。

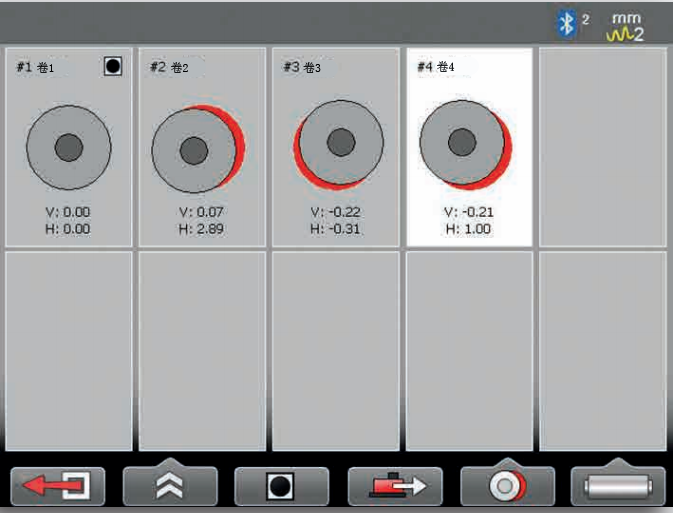

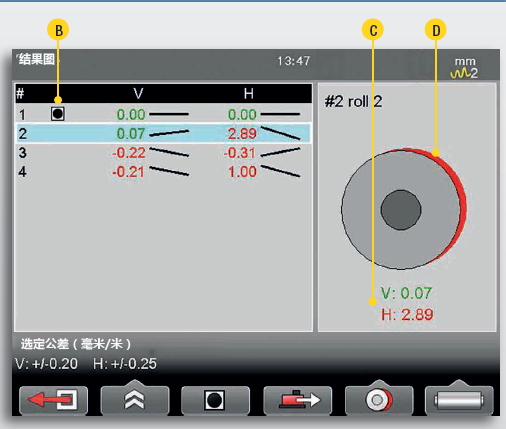

3. 結果：所有測量卷的結果都以圖形方式顯示并以數字形式在表格中。 參考對象標記 (B)。
角度值 (C)。 卷的圖形表示位置 (D)。

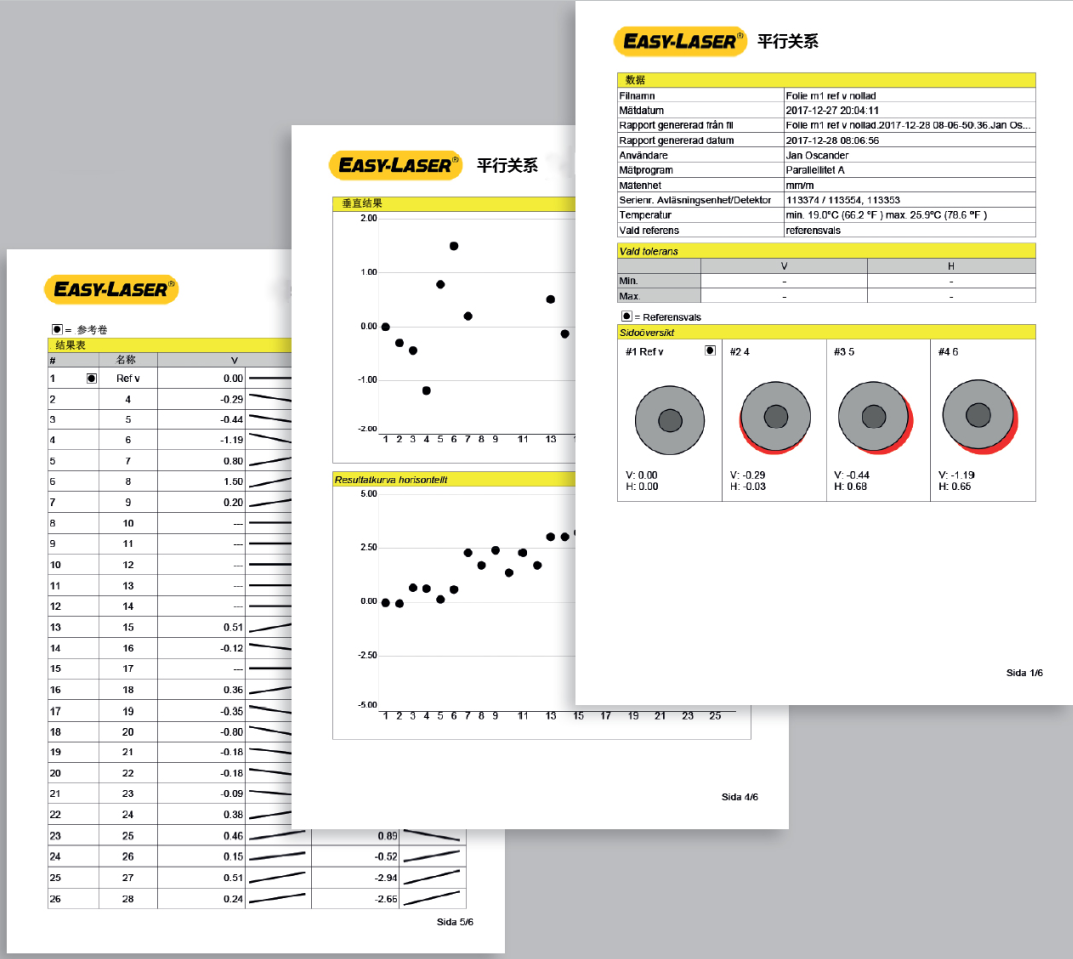

4.報告顯示
