浮標式氣動量儀設置使用說明

浮標式氣動量儀操作方法

　　1 準備操作前的準備工作：

　　1.1 清洗干凈配套的測量頭及校對規，按要求接到量儀的出氣接頭上。

　　1.2 干凈干燥壓縮空氣氣源。使用我公司生產的 QGL-3A 型高精度空氣濾裝置，完能達到使用果。
　　2 調整：調整方法隨著測量方式略有區別，二種基本方法如下。
　　2.1 氣內測校（是氣動內徑測量頭及校對規的簡稱）

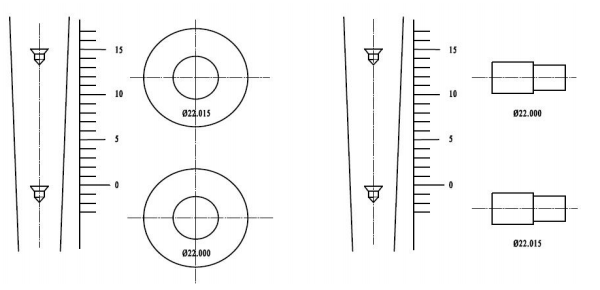

　　用內徑測量頭及上、下限校對規的實際差值進行放大倍數和零位的調整。先將下限校對規（設為Ф22.000）套入測量頭上，使噴嘴位于校對規的中部，調節零位旋鈕使浮標處于“0”位。換上上限校對規（設為Ф22.015），如浮標在刻度尺“15”的上或下方，則需右或左旋倍數旋鈕，將浮標旋到“15”下或上方，再用零位旋鈕將浮標調到與“15”平齊，如此反復用上、下限校對規調節放大倍數旋鈕和零位旋鈕，達到浮標別正確位于“0”和“15”時為止。（也可設為零下“5”至零上“10”或對稱公差）零位的調整，以浮標指示的零位與被測尺寸的零位重合為方便，但實際測量中是很靈活的：如 2000 倍浮標式氣動量儀，測量孔Ф27 +0.07 0 時，就無法用刻度尺的“0”作為讀數的零位，而須以零下“30”作為零位，以零下“30”至零上“40”作為讀數區間（也可用零下“40”至零上“30”或其它）。謹記：只須零上與零下的范圍為公差帶寬 70 即可，無須計較零上零下為多少。
