激光測徑儀在陶瓷輥行業的應用

測量多點外徑、軸的跳動等，數據可以保存，后期可拷貝及打印

2.測量說明

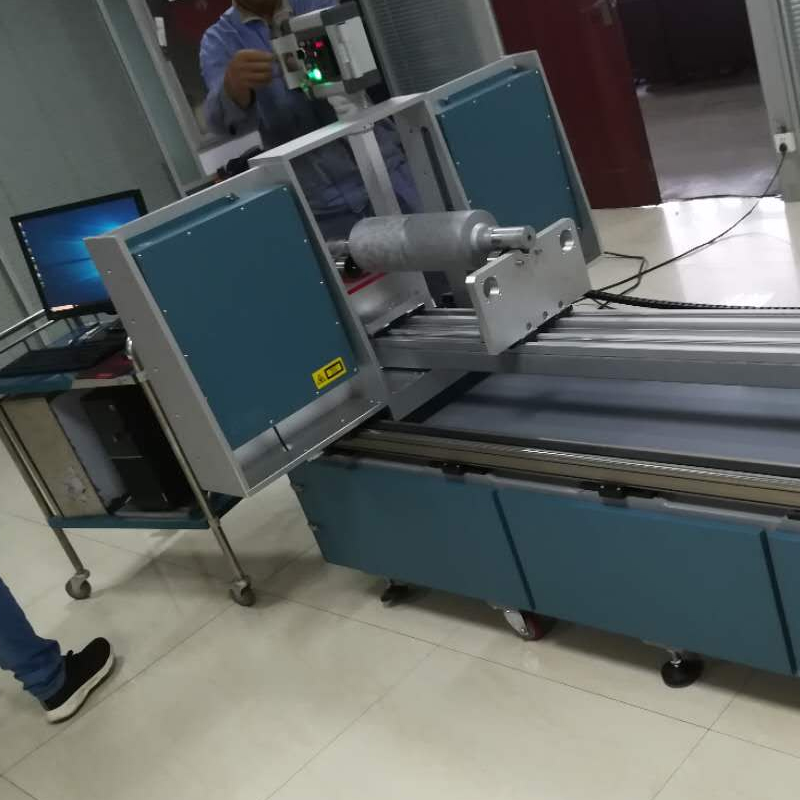

1）激光測徑儀固定在滑動模組滑塊上，可以沿工件軸向位置水平移動。

2）工件軸頭一端放置在固定V型支架上，此V型支架軸承轉動帶動工件旋轉；另一端V型支架可以沿滑動模塊水平移動，保證不同長短的工件都可放置測量。

3）控制系統控制測徑儀沿工件軸向移動，根據設定位置和測量點數，測徑儀行走到設定位置檢測，檢測完成顯示并存儲測量結果。（電腦控制系統發送信號給PLC，PLC控制步進電機連續轉動或間歇轉動使測徑儀沿工件軸向移動，根據設定位置和測量點數，測徑儀行走到設定位置檢測，檢測完成顯示并存儲測量結果。）

4）測量儀測量的數據：外徑、跳動等，數據可以保存，后期可拷貝及打印

3、測量指標

1）軸頭支撐外徑，17mm~50mm，外徑測量范圍30~120mm。精度±（0.005+0.02%*測量值）mm。

2）工裝有效測距3.8米。

3）分辨率0.001mm；重復性0.005mm。

4）工裝最大承重量80kg。

5）測徑儀中心離地高度：70mm~90mm。

4、設備工作條件

電網電壓                交流220V±10%  50HZ

工作環境溫度           0℃～40℃

工作環境濕度            ≤85%

5、檢測方法

上、下料方式：客戶手動放置工件。

    檢測方式：工件在檢測裝置上連續自動檢測。

工件要求：無灰塵、毛刺等污損。

6、報警功能

檢測出不合格工件采用（聲）光報警。

7、檢測缺陷統計

1.合格品數量：檢測的合格數量在計算機上可以顯示

2.不合格品數量：檢測的不合格數量在計算機可以顯示

8、 統計信息輸出

檢測信息可以輸出成EXCEL表格。

9、軟件功能：可按照要求編程。
