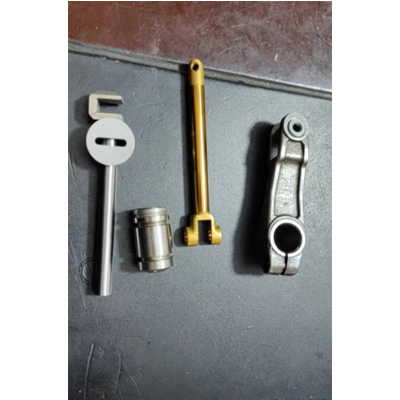

小尺寸零件尺寸小，形狀復雜，采用人工檢測效率低，誤收率較高，無法保證其在應用上的高質量要求，導致產品性能下降，影響企業口碑。

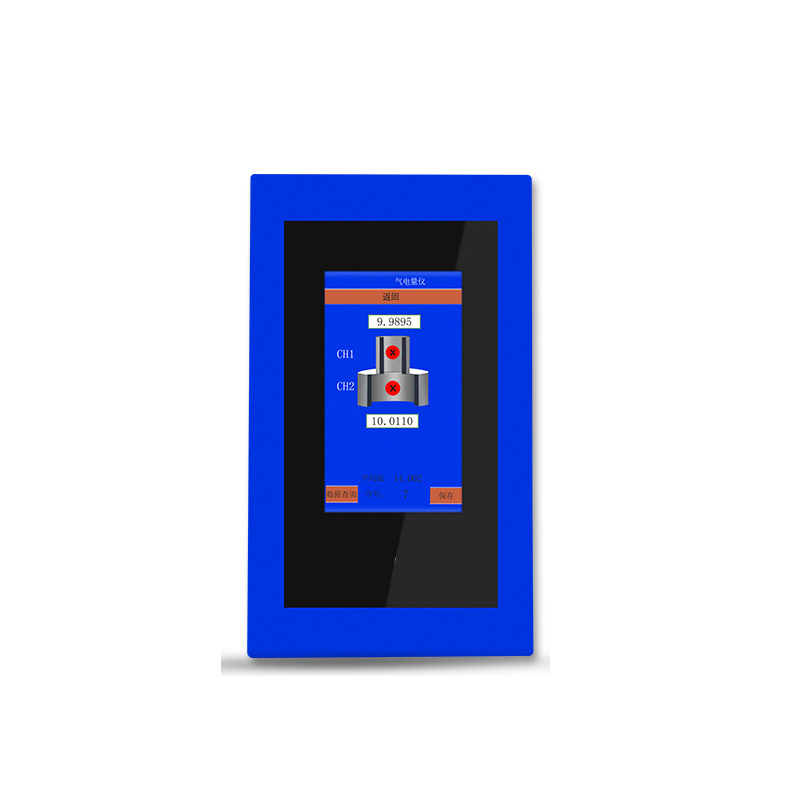

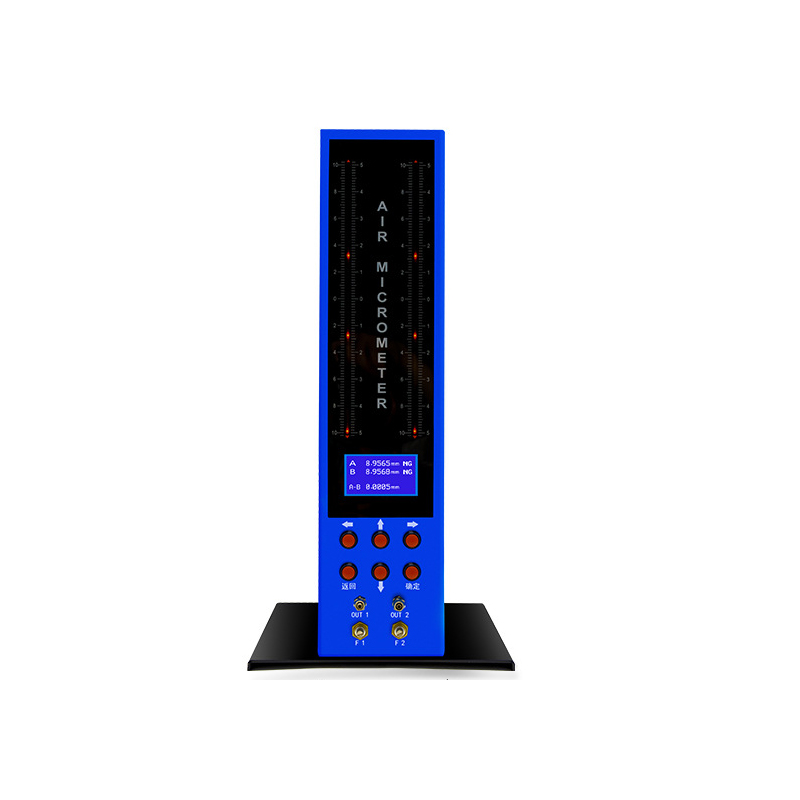

面對小零件高質高效的檢測需求，寧波森泉科技推出金屬小零件尺寸快速檢測方案。該方案采用數顯氣動量?jī)x對小零件的高精度快速檢測；儀器集多項優勢于一身，有效保障小零件大批量生產過程中對其質量的管控及快速分類。選擇專用的非標量具則相對更簡便、更經濟。

一、氣動量?jī)x簡述

能夠指示量值的座式和上置式等長度測量工具。與量具相比，量?jī)x具有靈敏度高、精度高、測量力小等優點，其結構較復雜。量?jī)x對環境條件要求較高，一般在計量室使用。

二、氣動量?jī)x測量原理

氣動測量?jī)x是通過與各種氣動測量頭或氣動測量裝置配套使用，用比較測量法對被測件的尺寸或形位參數進行精密測量。

氣動測測量方法是以壓縮空氣作為介質，利用空氣在管道中的流量或壓力隨管道的幾何尺寸和形狀變化的特性，將尺寸量或位移量轉換成流量或壓力的變化量，從而實現測量。

三、氣動量?jī)x的優點

1.測量?jī)?nèi)容多

測量?jī)?nèi)容可以包含很多，如長度、形狀和位置誤差等，特別對某些用機械量具和量?jī)x難以解決的測量，例如：測深孔內徑、小孔內徑、窄槽寬度等，用氣動測量也比較容易實現。

2.誤差小

量?jī)x的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械摩擦，所以沒有回程誤差。

3.測量結果影響小

實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，同時避免劃傷被測件表面，對薄壁零件和軟金屬零件的測量尤為適用。

4.使用壽命長

由于非接觸測量，測量頭可以減少磨損，如果可以按照正確的使用和養護方法，可以有效延長使用期限。

5.遠距離測量

氣動量?jī)x主體和測量頭之間采用軟管連接，可實現遠距離測量。

6.易于使用

氣動量?jī)x結構簡單，工作可靠，調整、使用和維修都十分方便，即使是一個毫無經驗的操作者，也可以使用氣動量?jī)x進行準確的測量。操作過程就如同把尺子放到工件上然后讀數一樣簡單，快速而準確。

7.經濟實用

只要購買了基礎的測量系統，配合以相關的價格低廉的輔助測量工具，就可實現各種測量應用。氣動量?jī)x能有效的測量各種常見的尺寸，尤其適合于測量形位關系和配合公差。

8.易于清潔

大多數氣動量?jī)x在測量時所使用的壓縮空氣能夠清除被測工件上殘留的研磨顆粒或冷卻劑，所以使用氣動量?jī)x可以在一定程度上減少零件的清潔工序。由于氣動量?jī)x本身沒有可動的部件，基本上對污垢免疫。

四、氣動量?jī)x的測量范圍

1.內徑和外徑

氣動量?jī)x常被用于測量工件的孔內徑和圓外徑的尺寸或形狀。兩噴嘴氣動測頭——具有兩個相對的噴嘴孔，常用于測量孔的內徑，而兩噴嘴的氣動塞規則主要用于測量外徑。

2.直線度

氣動量?jī)x另一個常用的地方是用于動態測量孔的直線度或者彎曲度，在這樣的測量中，一個特制的氣動測頭可以簡單快捷的測量出被測工件內孔的直線度。

3.平面度

測量平面度，是通過使工件平貼在一個有著空氣噴嘴的固定平面上移動實現的。這樣測量平面度快速、方便、簡單而且準確。

4.平均值

多噴嘴均勻分布在一個圓面上的測量工具，可以為使用者完成平均值的測量。這種測量工具主要用于薄壁元件或特殊的圓表面元件，四個、六個或更多的噴嘴可以被使用，噴嘴數目將取決于測量工具的大小。

5.垂直度

用氣動量?jī)x測定一個工件的垂直度，比如測量某孔相對于某一表面的垂直度，可以通過在被測孔中移動一個具有“Z"字形的噴嘴的氣動測頭，根據背壓的改變，測量出垂直度的變化。

6.槽寬

薄片狀的測頭能方便的測量出溝槽的尺寸，氣動量?jī)x不僅能測量出溝槽的寬度，還能測量出被測槽兩側面的平行度。

7.特殊圓表面

氣動量?jī)x能測量工件的圓度。針對兩點不圓的情況，一個常用的兩噴嘴氣動測頭就可以了；如果被測物件是奇數圓，就必須根據圓奇數的數目相應的增加噴嘴的數量。

8.錐度

錐度的變化值可以通過兩個不同噴嘴面直徑的特殊測頭被氣動量?jī)x輕易的測量到。

9.配合公差

針對兩個有公差配合要求的工件，氣動量?jī)x的放大器能夠分別顯示孔的尺寸值、軸的尺寸值和兩元件之間的間隙值，操作者只需通過讀出間隙值決定兩個元件是否具有了要求的配合尺寸。

五、氣動量?jī)x使用注意事項

凈化氣源是確保氣動量?jī)x正常使用的最重要條件，所以應該在量?jī)x所帶過濾器之前再加上容量更大些的過濾裝置，并經常防水和更換、清洗過濾元件；

另外，還應該注意氣源壓力不要低于0.3MPa;避免將量?jī)x放在太陽直射的地方賀溫度變化很大的地方；助于及時更換塑料管；在關閉進氣閥后又重新打開時，應用標準件重新校對一次零位和倍率；在量?jī)x的有效示值范圍選擇量?jī)x；測頭的測量間隙不得大于最大測量間隙；

六、氣動量?jī)x日常保養須知

1.不允許用手摸氣動量?jī)x量具的測量面，因?yàn)槭稚弦话銜?huì)有汗液等潮濕臟物會污染測量面，使其生銹。量具不要同其他的工具以及金屬物質混放在一起，以免碰傷量具。

2.用完量具之后，要仔細擦干凈其表面的污漬、鋁屑，松開緊固裝置，當長期（1個月以上）不用之時，需要在測量面要涂防銹油。同時要將其放入保護盒之內，是由專人專職使用，并做好量具經過單位檢測的年審記錄等。

3.不準把卡尺的量爪當作是劃針、圓規或其他工具來使用，不準人為的扭動兩卡爪或把量具當卡板來使用。

4.不可以用油石、砂布來擦磨量具表面以及測量面和刻線部分，非計量檢修的人員，嚴禁擅自拆卸、改裝和修理量具。

5.量具存放的地點應該保持清潔、干燥，不能有震動、腐蝕性氣體存在，并且要遠離溫度變化范圍大的地方或者是有磁場的地方。量具盒內存放的量具需要保持清潔干燥，不準存放其他的雜物
