激光軸對中系統五種不同的測量方法

五種軸定位測量方法是9-12-3,EasyTurn?，多點，連續掃描和最新版本不耦合掃描。在這里我們分別描述它們，以便您知道何時最好使用它們。

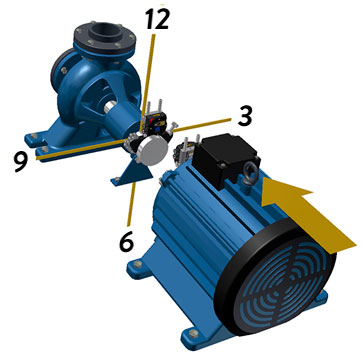

1、測量裝置圍繞軸的旋轉類似于時鐘旋轉;位置9,12,3,6。

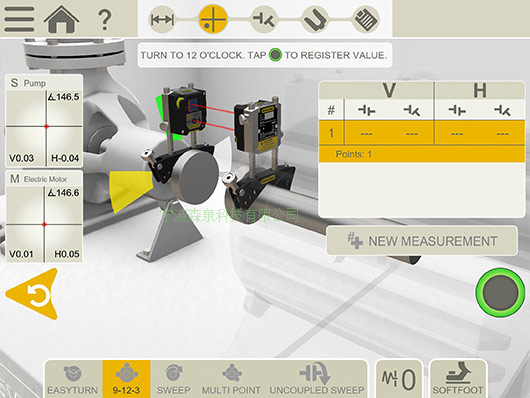

軸對中方法1:9-12-3

時鐘法，或眾所周知9-12-3，是所有軸校準的起源。任何知道如何使用模擬千分表的人都會認出這種方法。每根軸上都安裝了一個百分表，測量值取自三個不同的點，對應于時鐘上的9-12-3位置，或圓圈的0-90-180的角度。它是基于幾何(和三角)，更具體地說是圓數學。數學假設是，如果我們可以測量半圓，那么我們就可以計算出整個圓的樣子，從而確定兩個軸的圓心(旋轉中心)。然后可以將這些中心相互比較，這樣我們就可以計算出機器之間的對齊情況。使用激光測量系統，也可實時獲得機器調整的直接反饋。

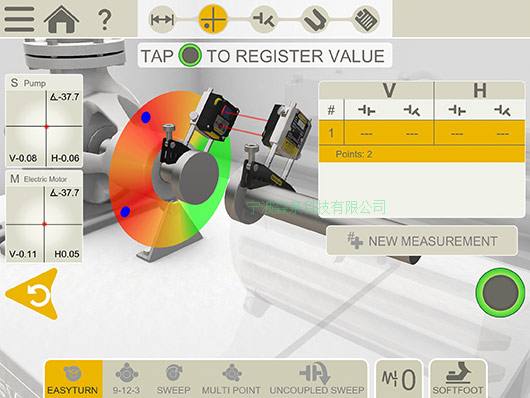

軸對中方法2:EASYTURN

EasyTurn是軸對中9-12-3方法的獨特進一步發展，可以自由選擇在哪個時鐘位置(哪個角度)開始收集測量值。借助一些數學方法，我們還可以將總測量范圍限制在40度全旋轉范圍內。從實用的角度來看，這意味著由于軸周圍缺乏空間，在旋轉機器的可能性有限的情況下，可以使用這種方法。

此方法是Easy-Laser XT440軸對齊工具的標準設置。測量方法EasyTurn在測量點之間提供低至20°的角度。當機器保護或管道防止時，可根據時鐘方法進行精確定位，效果極佳。

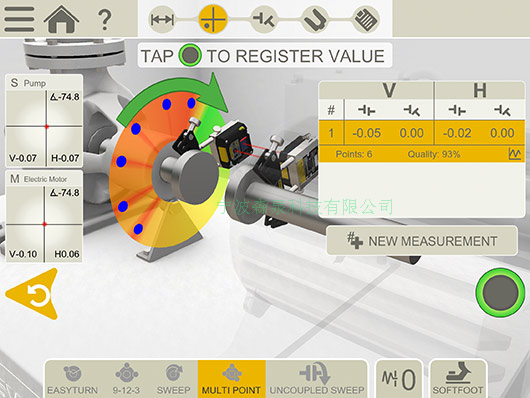

軸對中方法3:多點

多點是EasyTurn軸測量方法的進一步發展。多點還意味著您可以從任何時鐘位置(角度)開始收集測量值，并在小到40度的旋轉范圍內完成收集。然而，這種方法意味著從三個以上的點收集值。

如果在難以轉動軸的大型機器上進行軸測量，這是有利的。在較短的旋轉中收集測量值，以增加獲得良好測量值的概率。該方法還對測量系列進行了質量評估。評估考慮了溫度、測量方向和測量點數量的變化。

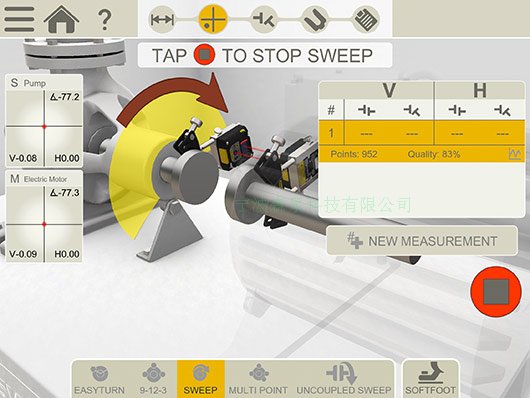

軸對準方法4:連續掃描

連續掃描可以描述為多點自動、連續的測量值采集。在實踐中，這意味著您可以在測量設備運動的情況下連續收集采集測量值，即開始測量值收集(在任何時鐘位置/角度)，然后不間斷地沿一個方向旋轉軸。繼續執行，直到收集到足夠的測量值，以實現良好的質量計算。

連續掃描最好用于難以停止機器以記錄測量值的情況。

最后，通過圖像和文字的形式計算軸的旋轉中心并以圖形的方式呈現。這種方法在很難停止機器以獲得固定測量點的情況下非常有用，例如，對齊大型渦輪機時。

軸對中方法5:不耦合掃描

顧名思義，這里有一種方法，允許您測量需要對齊的非耦合機器。一次旋轉一個軸/單元，讓光束經過另一個(固定)單元。當一個單元經過另一個單元時，數值被自動記錄，然后固定單元移動到下一個位置。您可以從轉彎的任何地方開始，并記錄無限數量的讀數。

當只有一個(或沒有)軸可以手動旋轉時，非耦合掃描方法特別有用。我們希望您現在對各種測量方法以及何時最好使用它們有了更清晰的了解。(本文中描述的所有方法都可以用于所有XT軸對準系統，除了XT440，它僅具有9-12-3和EasyTurn。)
