最近，我們的一位應用專家被同事問了一個關于鏜孔對中的問題。他想知道是否可以使用軸對中系統來做孔對中。答案是肯定的，但不是沒有練習。
他有一臺EASY-LASER E710，他需要快速完成這項工作，所以沒有時間得到EASY-LASER E950孔徑對中系統或支架。我們的應用工程師解釋說，這在技術上是可行的，但不是首選的方法。原因是，如果你在鏜孔內手移動兩個測量單元，除非您練習，練習，然后再練習一些。否則獲得重復性的機會是非常困難的。
如果你考慮鏜孔對齊，這就像做一個軸對齊，但恰恰相反。通過孔對齊，您測量圓(孔)的內圓周的方式與進行軸對齊時相同，即在圓的外側進行測量。所以從本質上講，試圖使用軸對齊方法測量和對齊兩個單獨孔就像在無法旋轉軸并滑動支架時進行開放式聯軸器軸對齊一樣(在反向!)
程序已經寫好并發給了同事，包括一些相關的照片。您可以用激光對中工具做很多不同的測量，但您需要知道它是如何完成的。即使這樣，您也必須練習、練習、再練習，以確保您的可重復性。在寧波森泉科技，我們所有的技術支持和銷售人員都有時間練習他們銷售和支持的工具。如果他們都做不到，那么客戶又該如何做呢?
最重要的部分是進行實際測量時，設置并確保使用的實際支架正確定位。當然，在進行任何校準/測量時，重要的是支架安裝表面非常干凈，沒有刻痕或毛刺，這一點很重要。理想的支架是一個足夠小的滑動支架，可以安裝在孔中，桿可以向外延伸，可以固定測量單元。這是一個配件，如果您沒有，你可以使用標準E710系統附帶的磁鐵底座。孔也應該是干凈的，這樣你就可以正確地操縱里面的支架。
一、設置和值:
在進行測量時，磁鐵底座或滑動支架放置在孔內是非常重要的。如果它沒有“點擊”到位，后面可能會給你不正確的讀數。當你在小孔中設置時，使用盡可能短的桿距，這樣更容易控制。在較大的孔徑中，您可以使用較長的桿并將探測器移出到適當?shù)木嚯x。請確保進行粗略校準，這樣您的測量單元的所有三個位置將在探測器中，從而可以在9-12-3(或9-6-3)進行測量。我們強烈建議先在數值程序中練習這一點，以真正感受到每次將它們放在孔的相同位置。
二、橫向程序/設置:
打開橫向程序，并選擇您的機器圖像。將測量裝置放入孔內，輸入S-M距離(桿對桿)，接受S-C距離，然后輸入可移動鏜床腳的可調整距離。
√重要提示:通常情況下，當進行常規軸對齊時，您將M-F1(可移動到腳1)距離作為正數輸入，因?yàn)闇y(cè)量單元位于腳之前(或內側)的軸上。然而，在下面照片的實踐應用中，我們把M-F1距離作為負數輸入是非常重要的，因?yàn)閱挝晃挥谡{(diào)整腳的后面。
三、測量:
一旦進入測量階段，使用傾斜儀將兩個單位放在起始位置，并在3個位置進行測量。

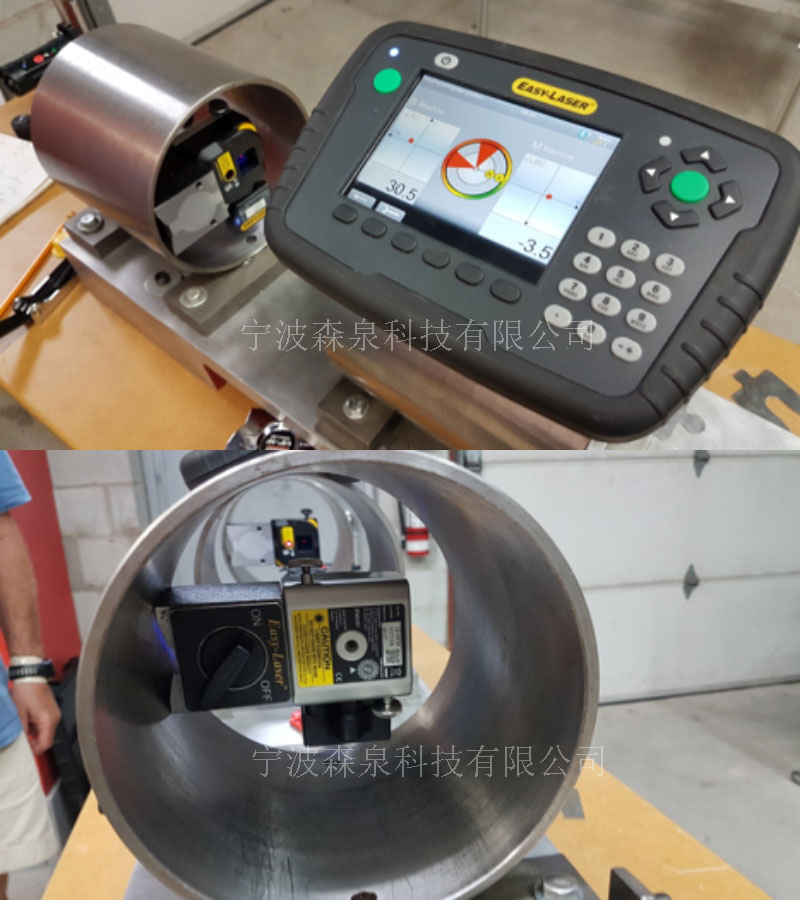

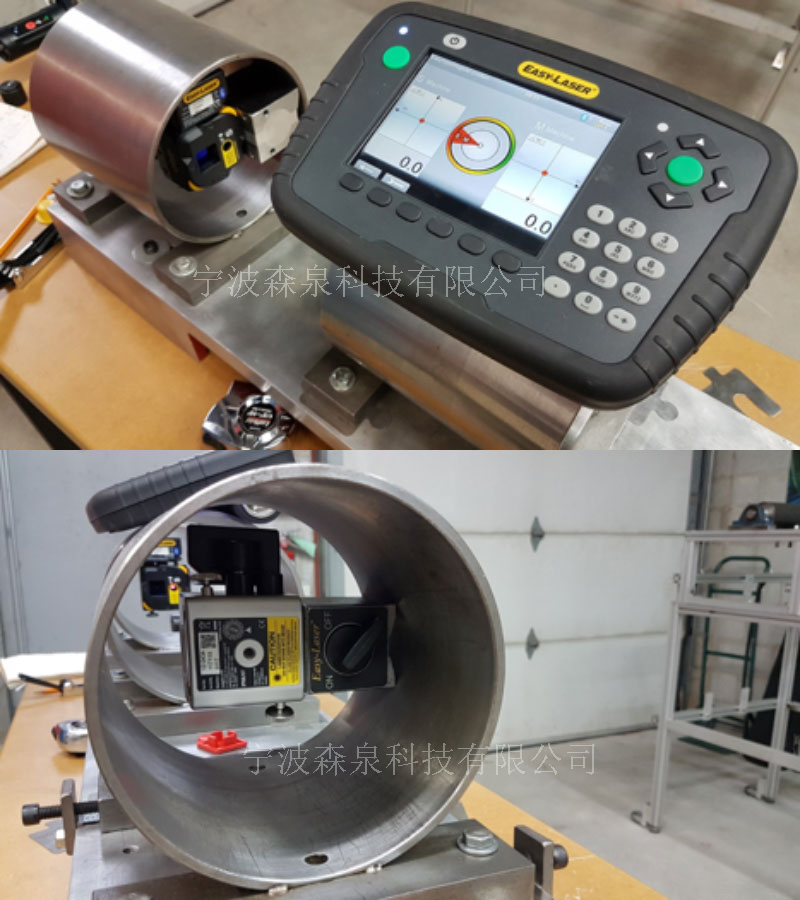

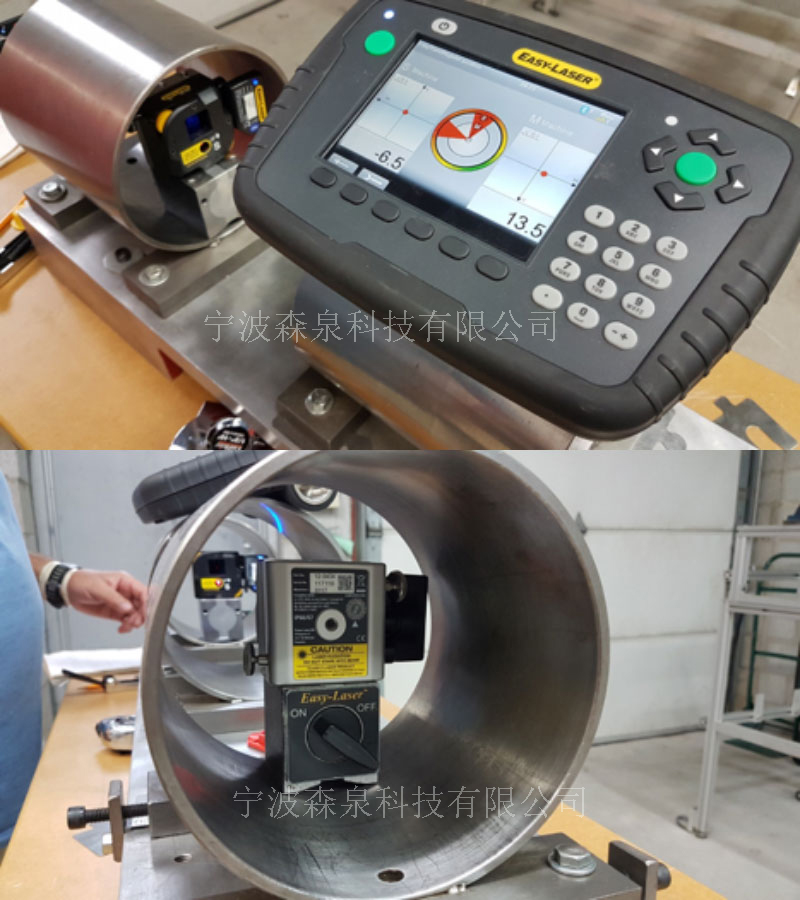

√重要提示:每次都必須回到完全相同的傾斜儀位置，以獲得最大的可重復性。此外，確保將裝置軸向放置在相同的位置軸上(沿孔的長度)。在照片中(每個位置每個單元各2張，9-12-3)，我們確保磁鐵底座始終與孔的邊緣齊平。進行多次測量，并確保你的數字是重復的。如果它們不是，那么可能在這個過程中會出現錯誤。
四、最后調整/修改:
如果您有可重復的測量，您可以像調整軸一樣進行調整。調整后，進行最后的測量，以確保可重復性。您可以看到，在這種類型的測量中有很多“重要”的事情要做，但如果您練習并確保遵循這些步驟，您可以像任何人一樣使用軸對齊系統來進行完美的孔對齊工作。
