之前，Easy-laser工程師開展了一個關于在閘門軸承上使用激光對中儀的培訓課程，即閘門的樞軸點。經檢查，發現滑動軸承有損壞，然后想試圖找出損壞的原因并獲得一個數據來查看故障程度。

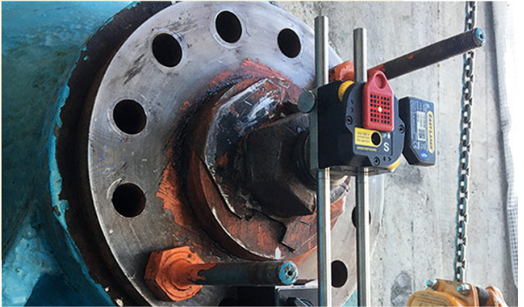

      （安裝在旋轉中心的測量單元，整個藍色部分都在旋轉）

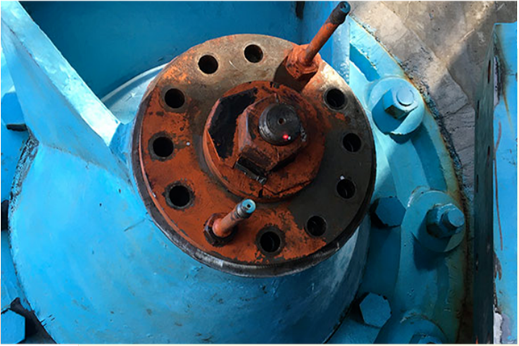

                  （激光從另一側擊中點）

1、安裝測量單元

首先根據上圖安裝測量單元，發射器位于旋轉中心。然后我們啟動Values（數值）程序，旋轉并將光束錐形到對面的一個點。軸承之間的距離約為14米，但這些測量單元的范圍為20米，因此有足夠的余量。我們?cè)趦蛇叾歼@樣做是為了從視覺上檢查它們是否相對正確地指向?qū)Ψ剑缓筮M(jìn)行了正常的軸對中，并獲得了偏差的數據。

2、檢查原因

下一步是檢查導致偏差的原因, 我們將激光發射器 D22 垂直安裝在閘門側面的密封面上，然后將光束指向在上側安裝M單元的軸承。

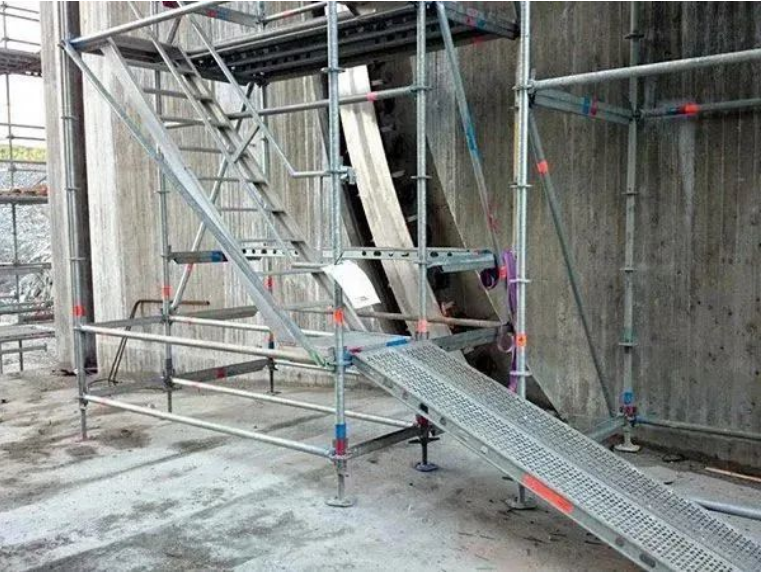

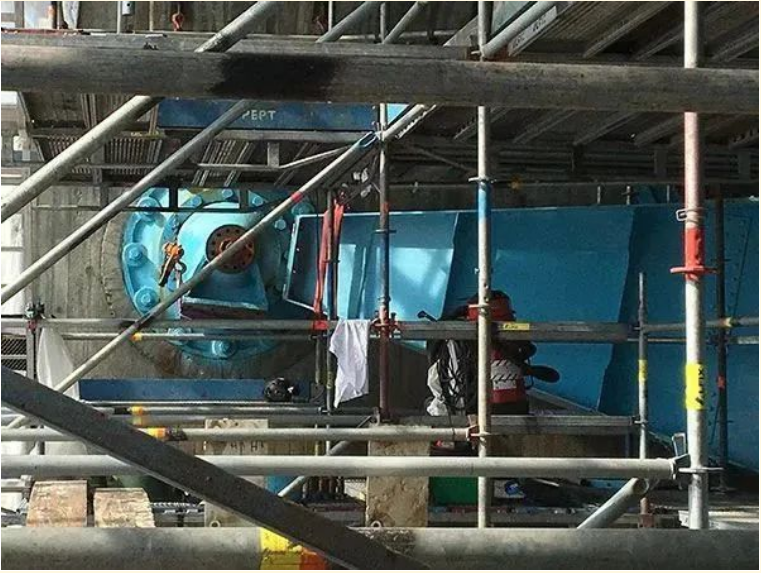

                                  （閘門安裝前的密封面）
我們將方位旋轉 180°，向下掃描光束，讀取值，將其減半，從而得到一個數據，然后在閘門兩側進行相同的測量。

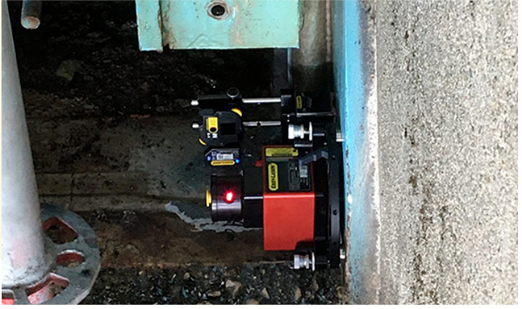

           （激光發射器D22 在密封側裝有集成磁鐵）

                 （安裝在外側的測量單元）

3、得出結果

在這種情況下，我們能夠證明一側的游隙比另一側大三倍，并且游隙的方向與我們從之前的測量中獲得的指向方向相匹配，這樣就能夠精準找到需要更正的位置。
