幾個月前，Easy Laser被派往瑞典北部進行測量和校準工作。我想分享我使用我們的雙探測器、點激光器、E710對準系統的經驗。

我希望這個應用程序示例能激勵您在對齊方面以新的方式進行思考。事實上，使用正確的工具，你認為困難和復雜的事情可能很容易做到！

一家著名的大型建筑公司贏得了一份合同，在一個水電站項目中建造一個用于水位控制的閘門。大壩位于一座水力發電站的上游。兩個閘門（或閥門）約為8.5m x 5m。每個閥門在關閉位置的泄漏量為0.2升/分鐘。這種偏離路線意味著非常緊密的密封，以及鉸鏈上高精度對準的要求。

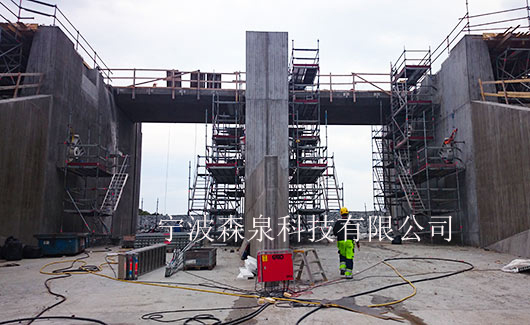

                 閘門打開

傳統上，建筑公司在這樣的工作中使用全站儀，用它來確定整個建筑的幾何形狀。然而，有一個問題，他們無法使用全站儀進行閘門鉸鏈對齊。

Easy Laser公司簽訂了定線測量合同，并在現場為建筑工人提供E710定線系統培訓。

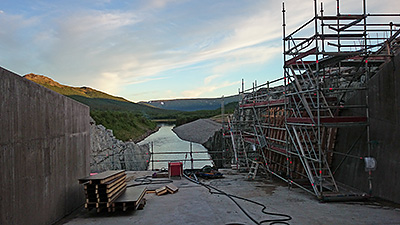

                天氣條件很好

到達后，我們發現兩個軸端互相指向。為了實現良好的密封，這兩個端部必須以高精度對準，因為密封表面在閘門側面的10mm范圍內，在閘門底部的20mm范圍內。為了解決這種對齊問題，我們必須將這些軸端的對齊視為非耦合的水平軸對齊。

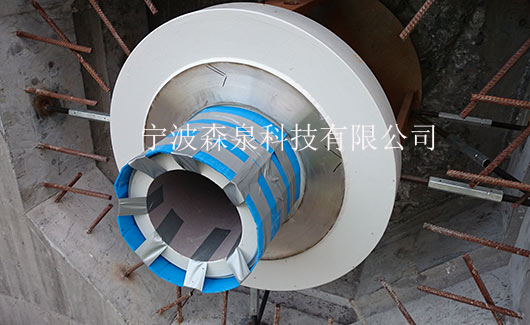

                   軸端（鉸鏈）

我們一開始就進行了粗略的調整。使用雙激光錐形技術，找到旋轉中心，我們節省了很多時間。

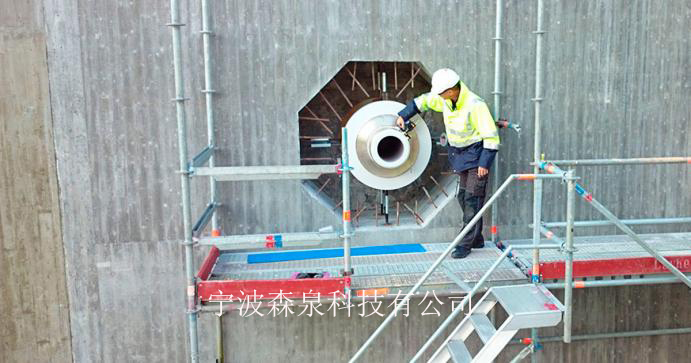

由于軸端不可旋轉，因此使用了滑動支架。

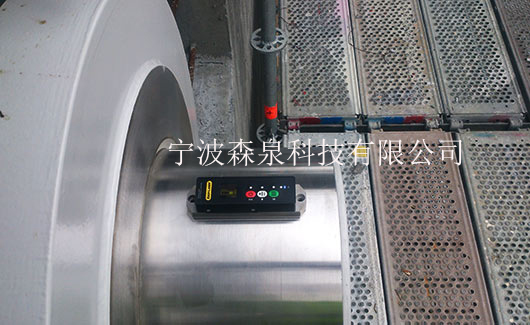

為了選擇指定哪一個軸端為靜止軸端，我們使用E290數字精密水準儀來檢查哪一個最接近水準儀。

E290將連接到E710顯示盒，或方便的iOS應用程序，以顯示液位讀數。

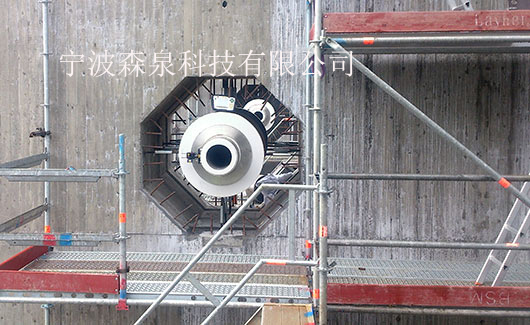

使用E710中的測量裝置檢查軸端與密封表面的平行度，并檢查6米以上的直線度。

軸表面上的方形標記用于精確定位用于直線度測量的磁塊的位置。

一旦對豎井進行了測量和調整，施工人員就在豎井周圍澆筑混凝土，將其鎖定到位。在讓所有東西都設置了兩周后，大門就在沒有鉸鏈的情況下安裝了（雙關語）。

Easy Laser為我們感到特別自豪的一點是，所有這些測量都是使用E710標準軸對準系統和E290數字精度水平儀進行的。

請記住，E290在所有現場安裝工作中都派上了用場。有了它，您可以確保基礎平整到大多數制造商規定的0.1mm/m以內。在Easy Laser，我們的使命是幫助行業實現機器的最佳運行條件。一切措施都直截了當！
