激光幾何測量系統功能

車床和車削加工的機床對齊用于將車床、外徑/內徑磨床、車削中心和類似機器上的主軸箱主軸軸線與導軌、副主軸和尾座對齊。還可用于預防性維護和組裝期間的導軌直線度檢查以及檢查面板平面度、墻板垂直度。便攜式主機立體顯示讀數分析平面度、直線度、垂直度和平行度等

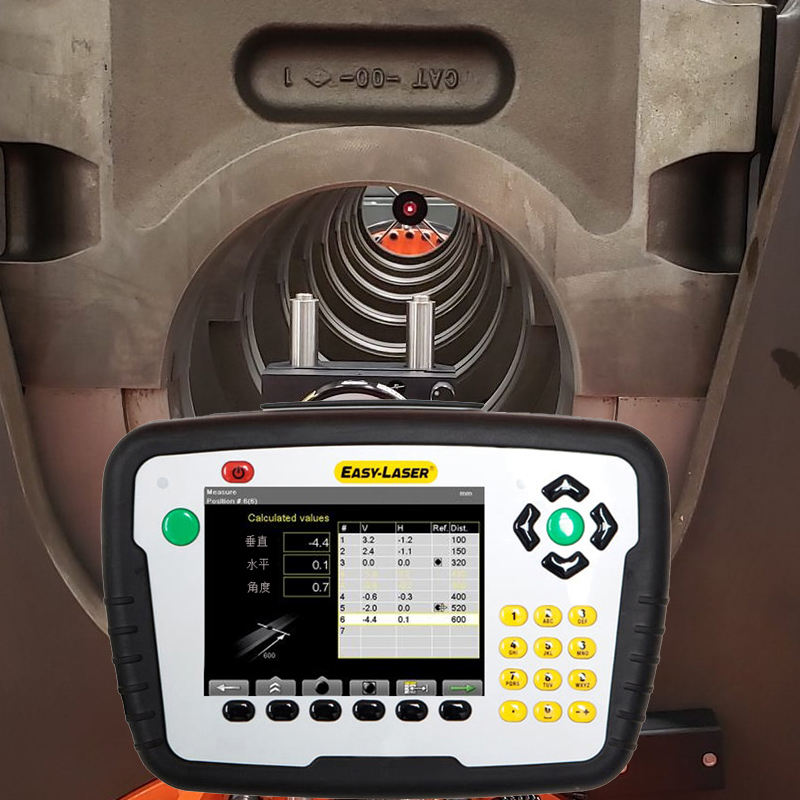

一 同心度測量：檢查多個孔的同心度（或對齊），選擇 2 個孔的中心點以生成基準中心線。然后相對于基準中心線測量所有其他孔中心點。

應用領域：孔同心度，氣缸，發動機缸體，擠出機– 單筒，擠出機– 雙筒，鉸線軸承，艉軸管孔等孔同心度測量

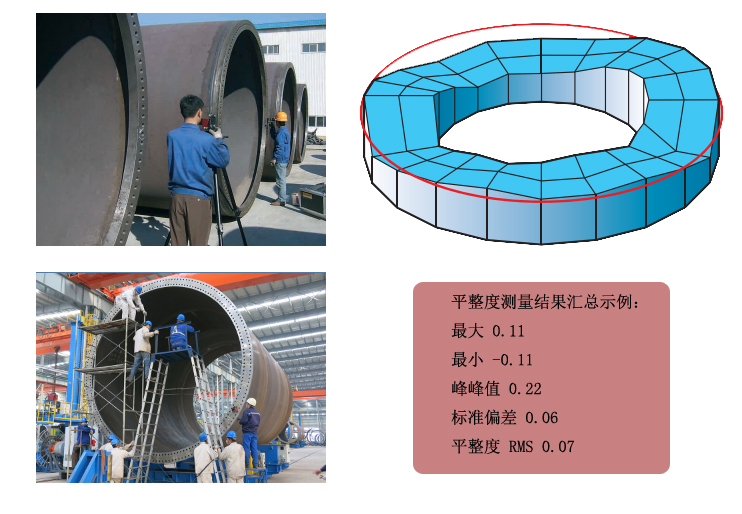

二 平整度和整平度測量：表面或軸行程上的所有點都落入 2 條平行線或已知與地面水平且由公差值分隔的平面內，則稱該表面或軸行程與公差水平。

應用領域：調平，機床直線軸平面度，法蘭表面平整度，表面板校準

三 平行度 - 線性軸或曲面測量：其中一個表面或軸被選為基準（參考）表面，則稱兩個表面或軸彼此平行。

應用領域：導軌平行度，機床軸平行度，表面平行度

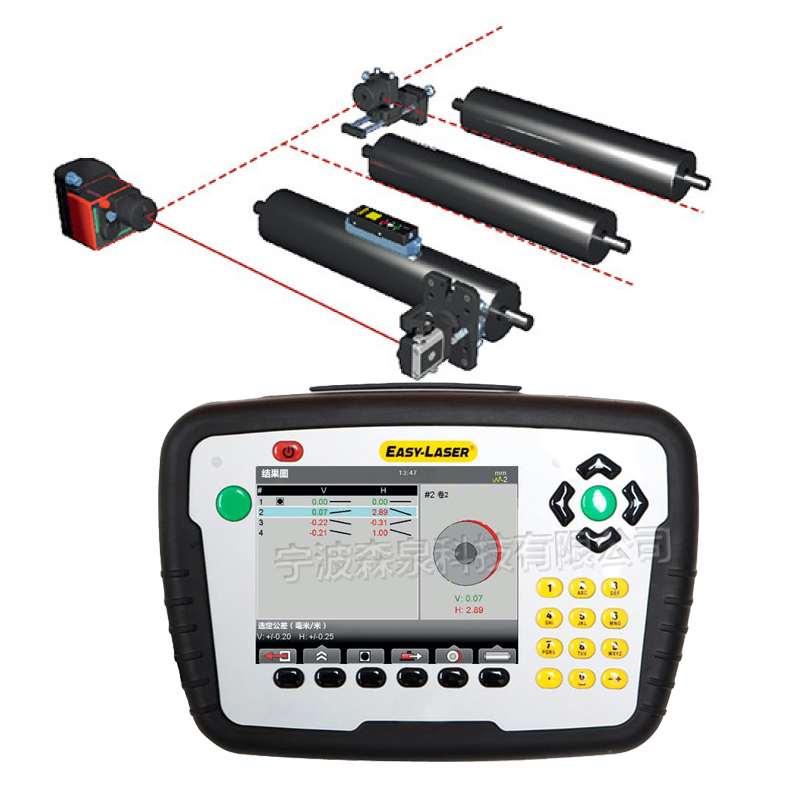

四 平行度 – 旋轉軸平行度測量

應用領域：涂布機滾軸，印刷機滾軸，鋰電池行業輥的平行度測量

五 主軸軸線同軸度：H中心 V角

應用領域：研磨機，槍鉆機，車床和車削中心，多車/銑車加工中心

六 垂直度測量：

應用領域：導軌垂直度測量，機床軸垂直度測量，表面垂直度測量

 七 直線度測量：

應用領域：孔直線度測量，氣缸直線度測量，擠出機機筒直線度測量，導軌直線度測量，機床軸直線度測量，表面直線度測量
