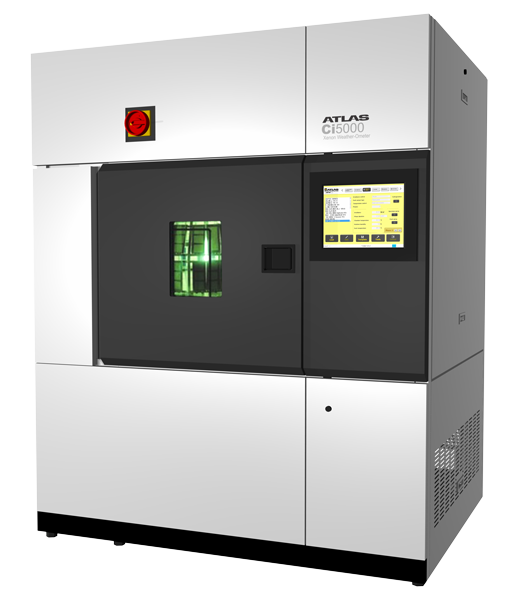

適用于Atlas型號Ci35、Ci35A、Ci65、Ci65A、Ci4000、Ci4400、Ci5000
適用型號 | Atlas型號Ci35、Ci65、Ci4000、Ci4400、Ci5000 |
適用序列號 | 全部 |
適用的套件編號 | X-6500-K，適用于Atlas Ci35、Ci65、Ci4000、Ci4400 |
X-12000-K；適用于Atlas Ci5000 |
安全提醒
這些說明并非指在解決與產品使用相關的所有潛在安全問題（如有）。這些說明書的使用者有責任在使用前建立適當?shù)陌踩徒】祵?shí)踐，并確定監管限制的適用性。
在嘗試以下任何操作之前，請執行以下列出的操作：
● 關閉測試儀的電源。
● 拔下檢測儀的插頭。
總結
這些說明涉及Atlas Weather ometer型號Ci35、Ci35A、Ci65、Ci65A、Ci4000、Ci4400和Ci5000中水冷氙氣燈的拆卸和安裝。有關水冷燈和濾光器的完整信息，請參閱Atlas說明書。
● 斷開測試儀的電源。
● 按照Atlas使用手冊中的說明，從檢測儀上拆下燈/過濾器組件。
● 拆下燈。
● 更換燈座。
● 插入新的燈，并重新組裝燈部件。
● 將燈/過濾器組件更換到Atlas測試儀中。
● 重新接通測試儀的電源。
支持
● 如果您對更換燈泡觸發器有任何疑問，請聯系Q-Lab代理。
| 所需工具 | |
| 8 mm螺母螺絲刀 | 小型一字螺絲刀 |

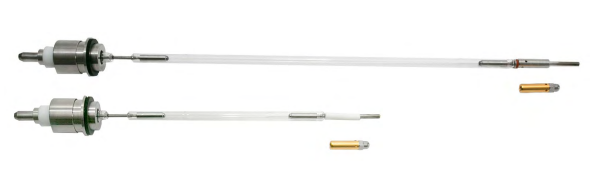

| 水冷氙燈套件 | X-6500-K | X-12000-K | |
| 零件號 | 說明（組裝） | 6500 W | 12000 W |
| X-6500 | 水冷氙燈組件6500 W | 1 | - |
| X-12000 | 水冷氙燈組件12000 W | - | 1 |
| X-15324-K1 | 除鹽裝置濾芯套件 | 1 | 1 |
| X-105381 | 水冷燈保修卡 | 1 | 1 |
| X-70081 | 白手套 | 1 | 1 |
| X-7004 | 酒精墊 | 1 | 1 |
| X-6500-L1 | 水冷氙燈安裝說明 | 1 | 1 |
| LX-50701 | 氙氣燈產品安全數據表 | 1 | 1 |
1、安全信息
如果用戶未遵守本文件中的說明，Q-Lab不承擔任何后果。
● 只有在裝運時有缺陷的情況下，Q-Lab才會對有缺陷的零部件承擔責任。
● 本文件并不聲稱解決與使用本產品相關的潛在安全問題（如有）。
● 本文件的使用者有責任制定適當?shù)陌踩徒】荡胧⒃谑褂们按_定監管限制的適用性。
● 如果設備未按制造商規定的方式使用，則設備安全裝置提供的保護可能會受損。
● 在嘗試以下任何操作之前，請執行以下列出的操作：
o關閉測試儀的電源。
o拔下測試儀的插頭。
o遵守安全標簽。
2、斷電測試儀

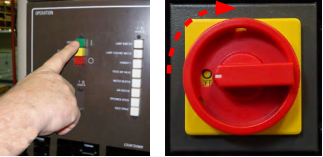

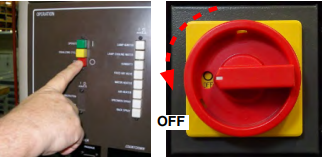

1.按下紅色停止按鈕或關閉Atlas氣象儀上的電源開關。
2.關閉主電源面板的電源。
3.按照Atlas使用手冊中的說明，從氣象儀上拆下燈/濾光片組件。
注意：不要徒手觸摸氙氣燈管或玻璃濾光片。如果濾光片接觸到你的皮膚，用酒精墊或光學玻璃清潔劑清潔。
4.使用燈具和濾光片時要小心。
3、氙燈組件

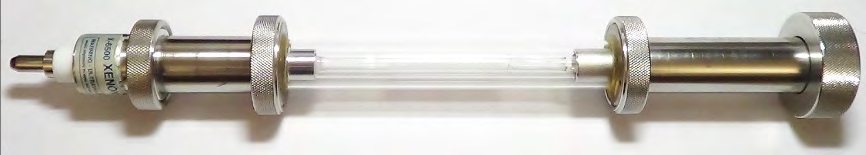

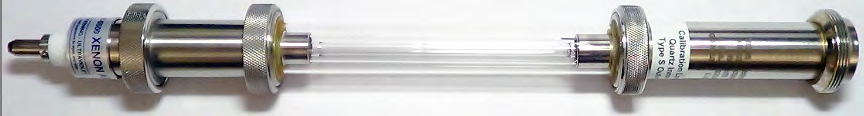

Ci35/65燈/濾光片組件

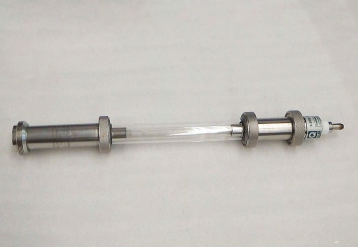

Ci4000/Ci4400/5000燈/濾光片組件
4、氙燈安裝
注：Q-Lab建議在清潔的環境中，用毛巾或襯墊表面上完成燈具更換，這樣組件就不會變臟或脫落。
1.選擇一個區域來完成替換。
2.拆卸過濾器外殼燈座側的外連接環。
3.注意：如有必要，使用小型一字螺絲刀從外殼上松開燈座橡膠墊圈。

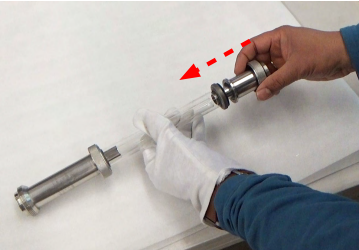

4.將燈從組件上拆下。直接拔出以取下燈。注意：請勿扭曲燈座。
5.拆卸過濾器外殼燈座側的內接頭環。

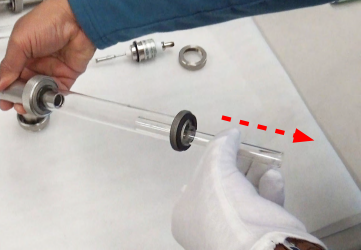

6.拆下內部過濾器。
7.拆卸過濾器外殼燈座一側的內接頭環。

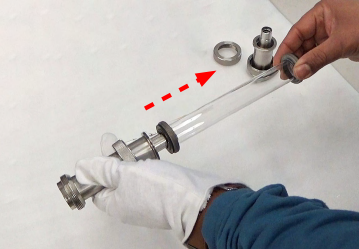

8.拆下外部過濾器。將所有部件的安全設置在一邊。

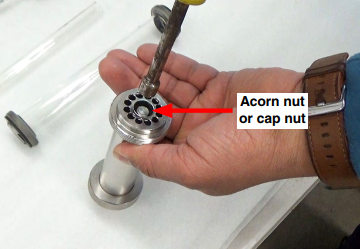

9.在插座側座，將橡子螺母或蓋形螺母定位在組件端部。
10.拆下橡子螺母或蓋形螺母。

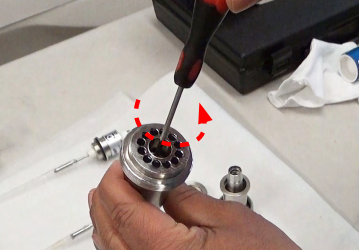

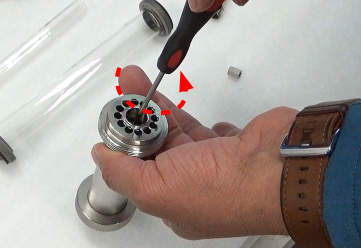

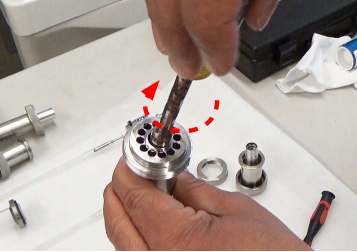

11.用小螺絲刀順時針轉動，取下插座。

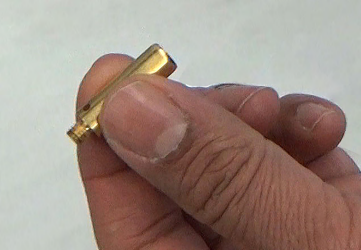

12.插座照片。

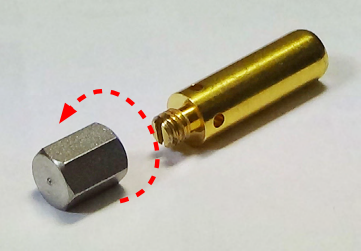

13.在套件中找到新插座。拆下帶帽螺母。

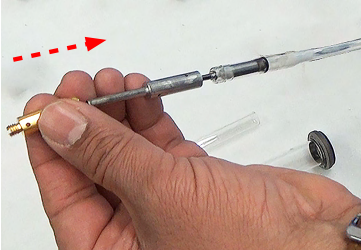

14.將插座放在新燈泡尖端電極的一半位置。
15.將帶插座的燈插入插座底座。

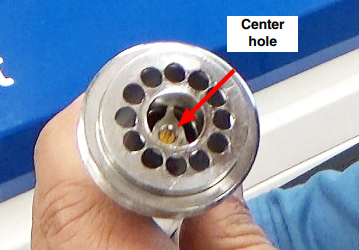

16.檢查新插座的對齊情況。確保它被固定在中心孔。

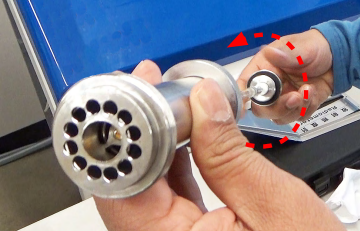

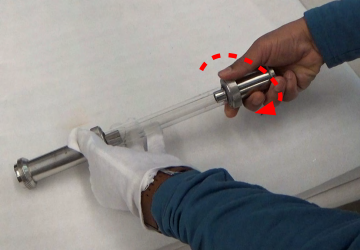

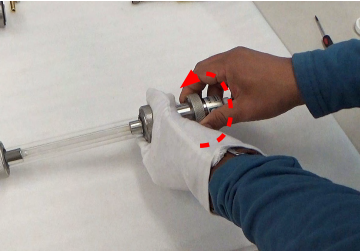

17.順時針轉動燈泡，將新插座擰入底座。注意：小心操作，避免損壞指示燈。

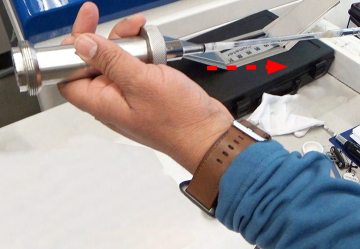

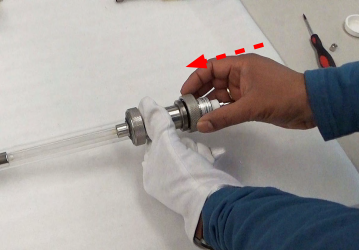

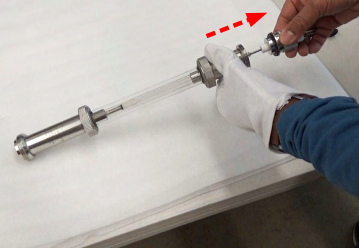

18.滑出燈組件。

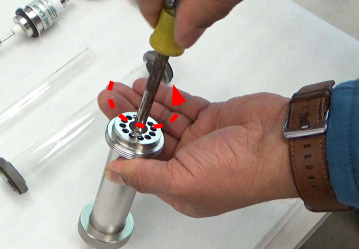

19.用螺絲刀逆時針轉動，擰緊新插座。注意：不要過度擰緊。

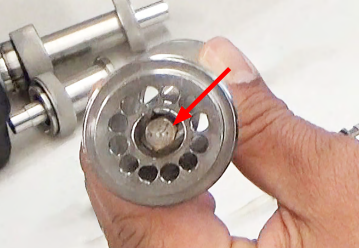

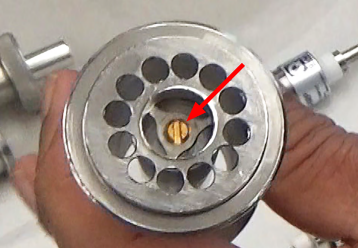

20.新插座顯示在正確位置。
21.將新的帶帽螺母放入螺母起子中。

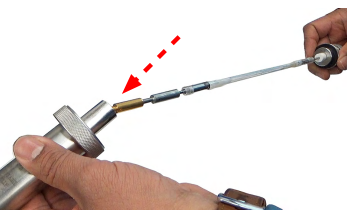

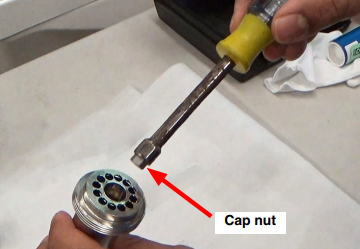

22.使用螺母起子將帶帽螺母安裝到插座上。注意：不要過度擰緊。
23.螺母顯示到位。

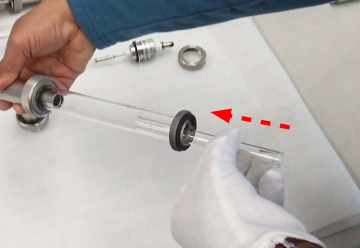

24.將外部過濾器放置在插座底座上。

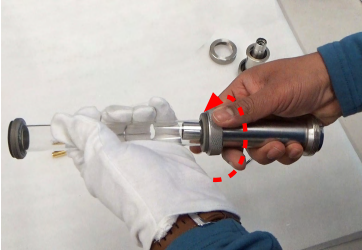

25.擰緊連接環。注意：不要過度擰緊。組件上的所有活接頭環都應手動擰緊。

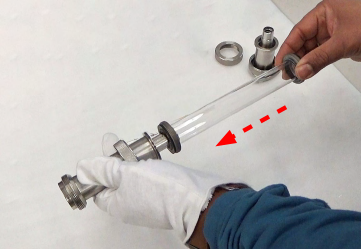

26.插入內部過濾器。
27.確保內部過濾器處于正確的位置。
28.插入總成的燈座端。確保正確對齊內部過濾器。

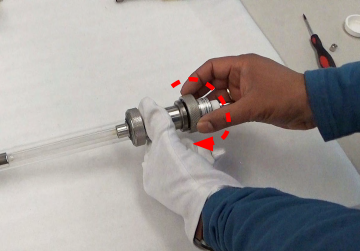

29.擰上帶有活接頭環的底座側。

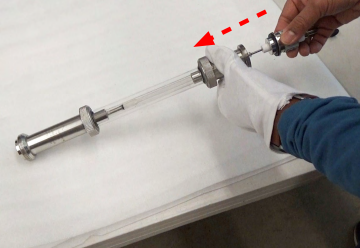

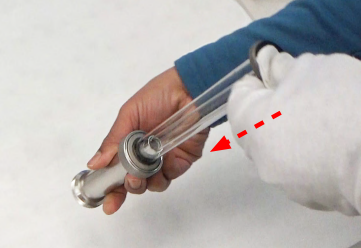

30.插入新的燈。將燈的端部插入新的燈座中。
31.裝上底座外活接頭環。
32.擰緊底座外活接頭環。
33.燈具安裝完畢。
34.如Atlas使用手冊所述，將燈/過濾器組件重新安裝到氣象計中

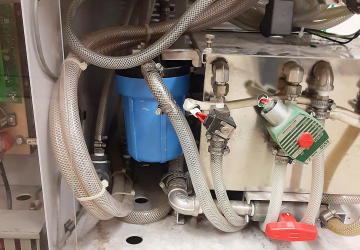

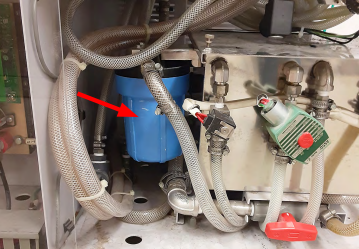

35.在測試儀上找到除鹽器濾芯。按照Atlas的說明卸下除鹽器濾芯。
36.在套件中找到新的除鹽器濾芯。
37.在Atlas測試儀上安裝新的除鹽器濾芯。使用Atlas說明進行安裝步驟。
5、打開測試儀的電源
1.按下Atlas 天氣計上的綠色運行按鈕或?qū)㈦娫撮_關轉到ON位置。
2.打開主電源面板的電源。
