以前，我們在測軸系同心度時，基本上都用拉鋼絲的辦法，但鋼絲有三點造成的誤差卻是無法避免的。
①鋼絲有撓度，具體撓度值因鋼絲材質，鋼絲直徑，鉛垂力等因素而不同。特別在長軸系測量過程中，撓度的誤差更加明顯.
②螺旋測微器的手感.因不同的操作人員手感差別較大,同一個操作人員,他的左右手感有差別,上下手感也有差別.這點是無法避免的.
③另外, 鋼絲必須拉在柴油機輸出端和美人架外端的絕對中心,這本身就有誤差,而且也很費時間.
上世紀末期,我國逐步引進了利用激光技術來完成軸系的同心度測量.這里簡單介紹一下.
產地：瑞典Damalini公司
1、功能：輪船艉軸空同心度，輪船軸承孔同心度，柴油機曲軸孔同心度測量，直線度測量，實時測量值，環境溫度測量，同心度數據處理，報表打印
2、技術參數：
測量距離： 40M；
測量最大精度: 0.1絲；
測量最小孔徑: 100mm；
激光調整最小角度 0.1絲；
探測器尺寸 18*18mm；
激光輸出功率 <1mW；
傾角儀精度 0.1度；
水平儀精度 0.5度；
溫度傳感器 ±1℃；
3、優點:
①高精度，在40m測量范圍內，最高可達到0.1絲
②操作非常EASY，標準操作流程，輕松得出測量數據，可以輕松培養一個熟練的操作工。
③激光無須調到整絕對圓中心，大致在圓中心就可以，我們探測器有18*18mm
④激光本身無撓度問題，所以測量距離遠，可達40m
⑤激光發射器D75是世界上唯一位移和角度都能調整地發射器，調整最小可達0.001mm。
⑥孔調整時候儀器可實時顯示調整結果，指導調整
⑦測量簡單，每個點最多只需測量兩個數據就可得出圓心實際位置
4、原理
激光的產生

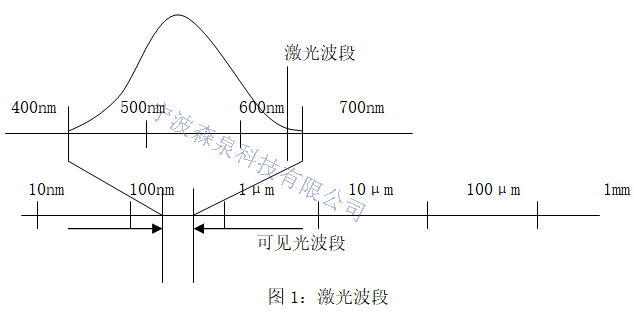

激光發射器采用半導體He-Ne激光器，激光波長為635-670nm，處于可見光的邊緣，顏色為紅色，具體光波位置見圖1：

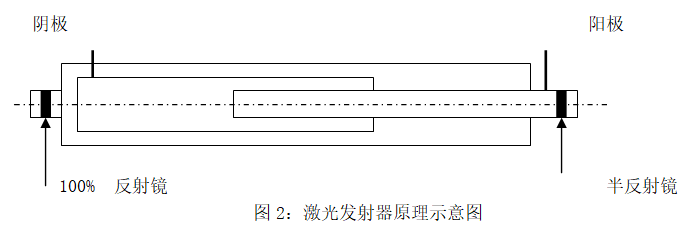

圖2為激光發射器示意圖。陰極管內充滿氦氣和氖氣，通過高電壓激發出相應波長的光波，通過兩端透鏡和反射鏡的反復作用，只有平行于中心線的光束被發射出去，形成激光 。
5、PSD定位技術

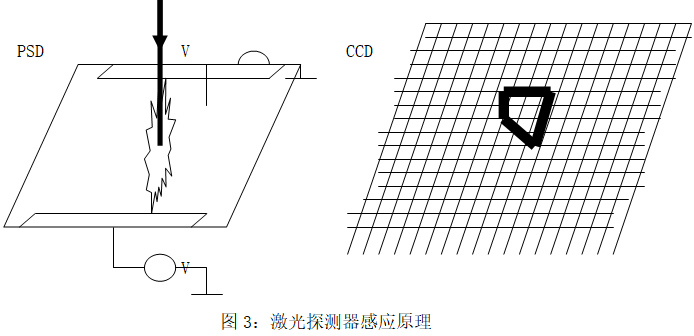

激光接收器采用先進的PSD定位技術，PSD即POSITION SENSITIVE DEVICE的縮寫。CCD技術就是將激光感應平面分為m×n個等份，接收到激光后計算出激光的位置。其分辨率由等分的密度來決定，因此有上限約束。而PSD技術是在感應面的兩端加適當電壓，激光打到感應面的不同位置則會在兩端產生不同的電流，其分析的是模擬量，理論上講模擬量的精度是無窮高因此大大提高了測量精度。儀器最終的精度不受感應面的限制，只決定于A/D轉換器的位數。
關于激光束的中心位置的確定。激光束并不是絕對圓形的，激光的能量分布也不是均勻的。但是這一點并不影響最終的測量結果，因為探測器測量和讀取的是激光的能量中心。因此在測量時必須保證激光束全部打在探測器內。
測量過程
①激光發射器的架設及調整

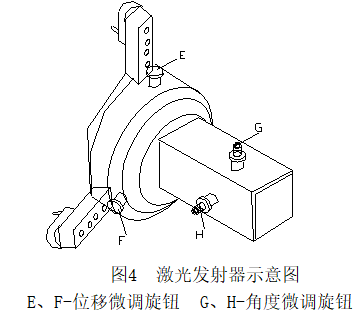

將激光發射器架設在尾軸孔外端,發射器有三條腿固定,腿長(半徑)可實現連續調整,腿上帶磁吸盤,可直接吸在尾軸孔端部. E、F旋鈕調整激光束水平和垂直方向的位移，G、H旋鈕調整激光束發射角度.通過調整,將激光大致調整到尾軸孔和柴油機輸出法蘭中心.(這一點和鋼絲是有本質區別的,因激光探測器有18*18MM的讀數區)
②激光探測器的架設
根據孔的大小,安裝相應的腿,在孔的每一個測量點先讀一次,然后旋轉180度再測量一次.兩次數據相加除以2,即可得出該圓中心相對于激光的偏差量.每個孔都依次測量,即可得出所有孔中心相對于激光的偏差量和偏差方向.然后將首尾孔置邏輯0,即可得出其他孔的偏差量及方向.
實例：
下面是軸系長15510MM的某艘軍用艦艇在維修時軸系的實測數據.
Num Ref Ver(高低) Hor(左右) 位置
-------------------------------------------------------------------------
1 Ref 0.000 0.000 后美人架后端
2 -3.289 -0.509 后美人架前端
3 -3.855 -0.352 前美人架后端
4 -1.219 2.528 前美人架前端
5 -1.175 3.568 艉軸管
6 -1.422 2.541 后支點軸承
7 1.012 -2.514 前支點軸承
8 0.098 0.231 推力軸承后端
9 0.148 -0.009 推力軸承前端
10 Ref 0.000 0.000 柴油機輸出端
-------------------------------------------------------------------------
Max 1.012 3.568
Min -3.855 -2.514

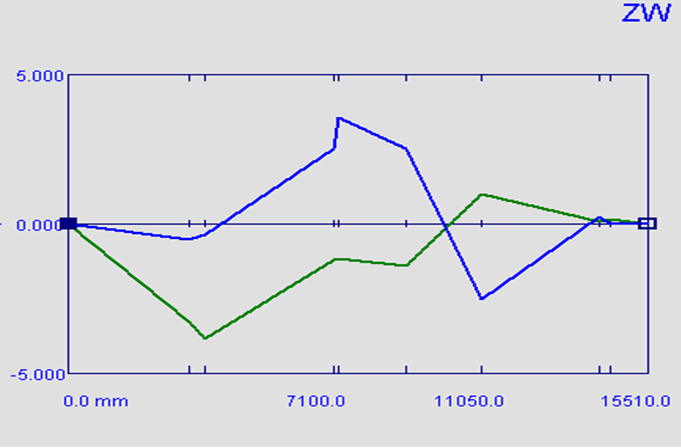

從上面數據可以清晰看出,每個位置的高低方向,左右方向的偏差量和偏差方向.從圖形可以看出變化趨勢，同時我們調整時候可以實時顯示調整的結果。
