XT一代軸對中系統提供了五種不同的測量方法。每個都有自己的優勢。閱讀更多，了解如何最好地使用它們！
五種測量方法是9-12-3、EasyTurn?、多點、連續掃描和最新添加的非耦合掃描。在這里，我們分別對它們進行描述，以便您知道何時最好地使用它們。
方法1:9-12-3
時鐘方法，或眾所周知的9-12-3，是所有軸對齊的起源。任何知道如何使用模擬千分表的人都會認出這種方法。每個軸上都安裝了一個百分表，測量值取自三個不同的點，對應于時鐘上的9-12-3個位置，或圓的0-90-180角。它基于幾何（和三角），更具體地說是圓數學。數學假設是，如果我們可以測量半圓，那么我們就可以計算出整個圓的樣子，從而確定兩個軸的圓心（旋轉中心）。然后，可以將這些中心相互比較，從而計算出機器相互對準的程度。并采用基于激光的測量系統，還可以實時獲得來自機器調整的直接反饋。

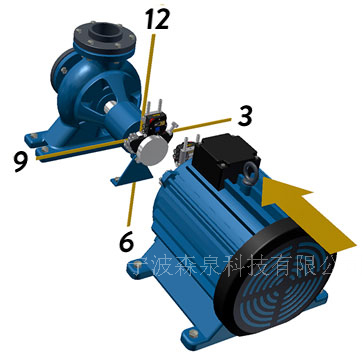

測量裝置圍繞軸的旋轉類似于時鐘的旋轉；位置9、12、3和6。
什么時候應該使用這種方法？一個答案是，當您能夠自由旋轉軸，并且沒有其他物理障礙物阻止您從9-12-3位置進行測量時，可以始終使用此方法。然而，限制是您必須盡可能準確地將測量設備定位在9-12-3，并且系統不使用內置傾斜儀來計算位置（換句話說，您必須自己檢查）。
然而，當你必須使用9-12-3方法時，有一個應用程序；在船舶軸對中過程期間。這是因?yàn)閮A斜儀會隨著船只在波浪上的移動而移動，可能會破壞收集到的測量值。因此，當測斜儀關閉時，我們建議使用9-12-3方法。

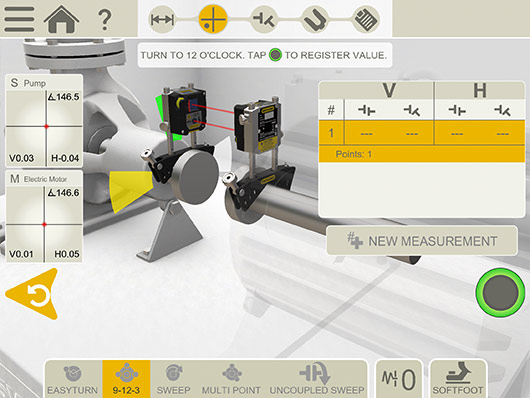

所有軸對齊的原點。
方法2：EasyTurn
EasyTurn是對9-12-3方法的獨特進一步發展，可以自由選擇在哪個時鐘位置（哪個角度）開始收集測量值。在一些數學的幫助下，我們還可以將總測量范圍限制為40度全旋轉。從實用的角度來看，這意味著由于軸周圍缺乏空間，在旋轉機器的可能性有限的情況下，可以使用這種方法。

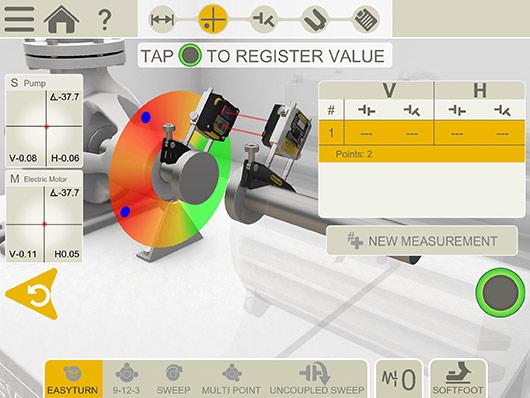

在測量點之間提供低至20°的角度。當機器保護或管道阻止根據時鐘方法精確定位時，效果非常好。
方法3：多點
多點是EasyTurn的進一步發展。多點也意味著您可以開始收集任何時鐘位置（角度）的測量值，并在小到40度的旋轉范圍內完成收集。然而，顧名思義，這種方法意味著從三個以上的點收集值。
如果在難以旋轉軸的大型機器上進行測量，這是有利的。在較短的旋轉中收集測量值，以增加獲得良好測量值的數學概率。該方法還對測量序列進行了質量評估。評估考慮了溫度、測量方向和測量點數量的變化。

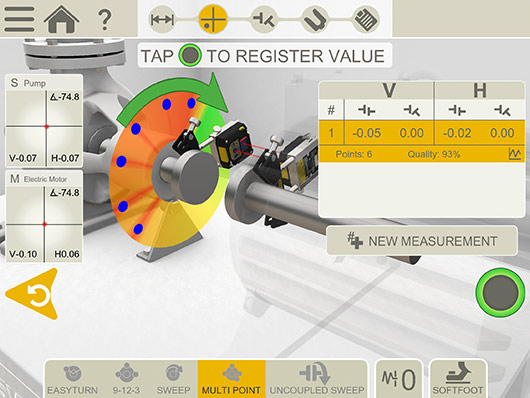

使用多點法，可以對軸周圍的幾個點進行配準，從而可以評估測量質量。
方法4：連續掃描
連續掃描可以描述為具有自動、連續測量值采集的多點。在實踐中，這意味著您可以在測量設備運動的情況下連續收集測量值。也就是說，你開始收集測量值（在任何時鐘位置/角度），然后在一個方向上不停地旋轉軸。繼續，直到您收集了足夠的測量值以實現良好的質量計算。

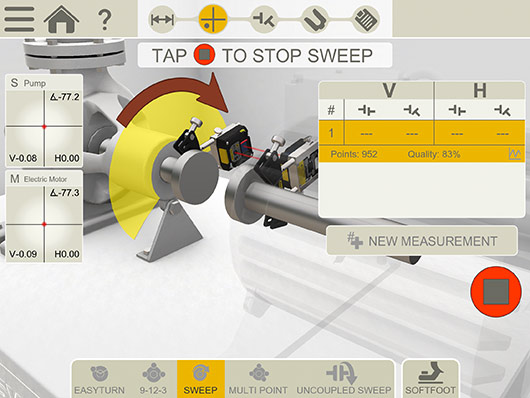

當很難停止機器以記錄測量值時，最好使用連續掃描。
最后，對軸的旋轉中心進行了計算，并用圖形表示。這種方法在很難停止機器以獲取固定測量點的情況下非常有用，例如，在對齊大型渦輪機時。
方法5：非耦合掃描
顧名思義，這里有一種方法，允許您測量需要對齊非耦合的機器。一次旋轉一個軸/單元，讓光束經過另一個（固定）單元。當一個單元經過另一個單元時，自動記錄該值，然后將固定單元移動到下一個位置。你可以從轉彎處的任何地方開始，并記錄無限數量的讀數。

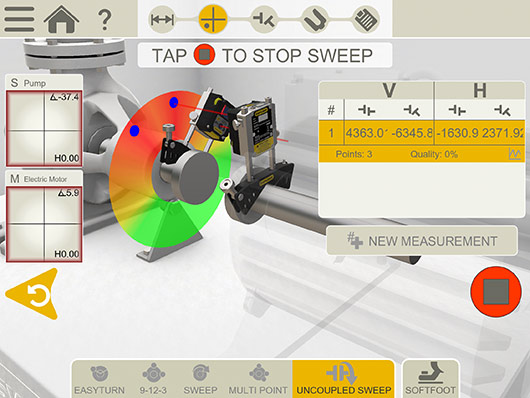

軸對齊非耦合掃描方法當只有一個（或沒有）軸可以手動旋轉時，非耦合掃描法尤其有用。
我們希望您現在能更清楚地了解各種測量方法以及何時最好地使用它們。
