大型軸孔同軸度測量
激光幾何測量系統通用于測量孔的同心度（對準）和旋轉軸的共線性，以及線性軸的角度，例如：俯仰、滾動和偏航，機床軸對中，發動機缸體孔對心，壓縮機孔對心，軸承孔同心，船舶尾管同心度測量。
孔同心度應用于：氣缸，發動機缸體，擠出機– 單筒，擠出機– 雙筒，鉸線軸承，艉軸管等多孔的同心度找正
自定心工裝，每個孔僅需進行 1 次測量 — 無需 0° 和 180° 測量！
只需 15 分鐘即可完成設置；通常可以在 30 分鐘或更短的時間內分析孔對準數據。
我們的自定心工裝可以輕松測量140-4000毫米的孔徑。
分辨率為 0.001 毫米
記錄數據、分析結果并生成報告。
一 同軸度測量

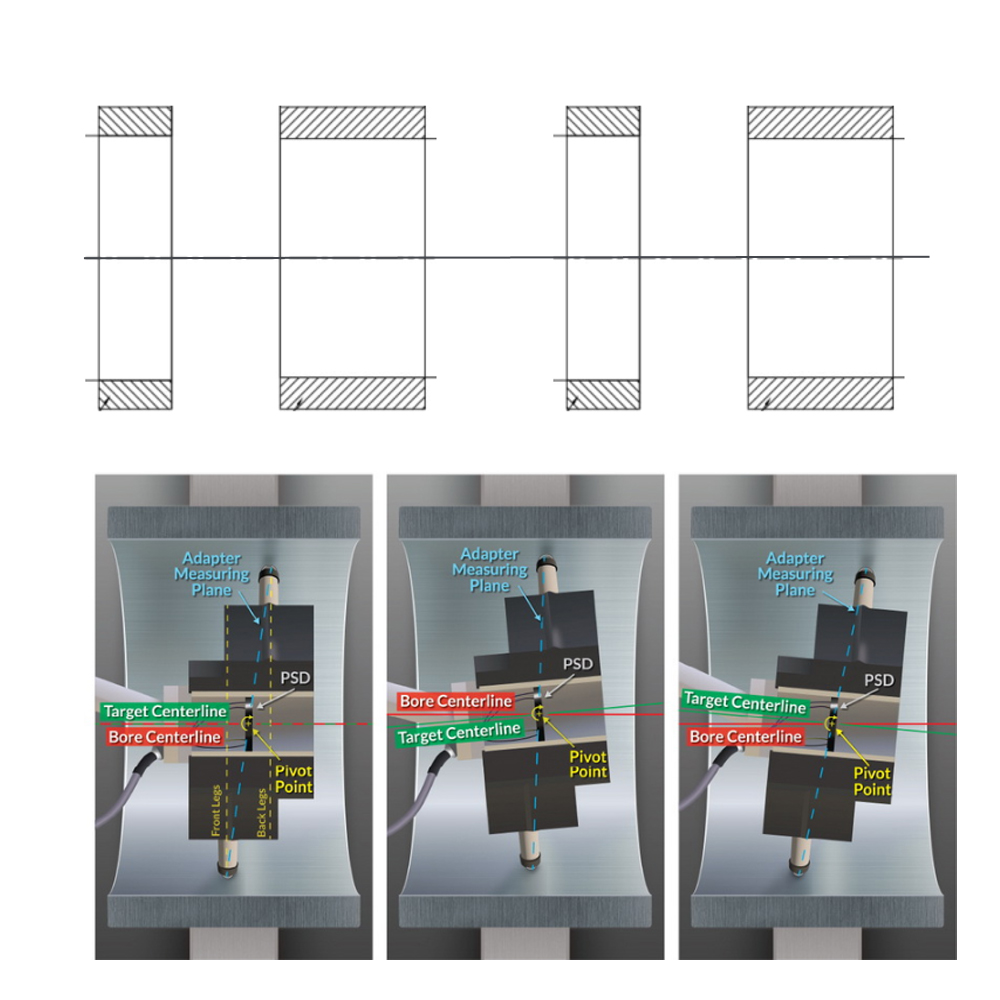

1.目的：如果兩個孔的中心點位置幾乎相同且在公差范圍內，則稱兩個孔是同心的。例如，如果同心度公差為 0.013 毫米，則一個孔中心點與另一孔中心點的最大偏差為 0.013 毫米
要檢查多個孔的同心度（或?qū)R），請選擇 2 個孔的中心點以生成基準中心線。然后相對于基準中心線測量所有其他孔中心點。
2.測量步驟：
1）將激光發射器固定于左側端面上

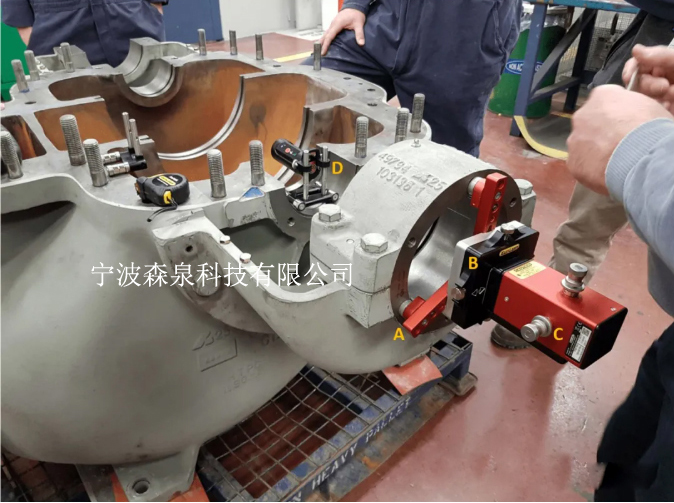

如上圖：
A ．三個強磁安裝腿可調節以適應不同大小的孔
B ．激光束調整器
C ．調整激光束角的水平和垂直
D ．探測器與磁性支架軸承坐上

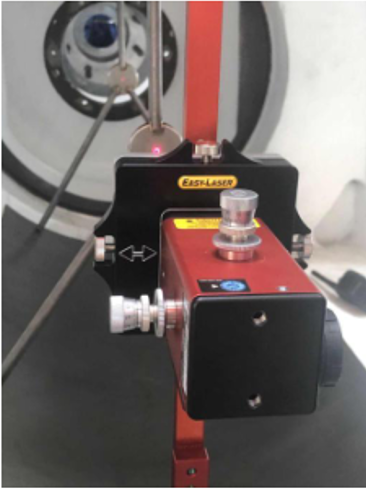

2)在左右兩個軸承座找固定位置通過近點置零遠端調零的方式調出基準激光

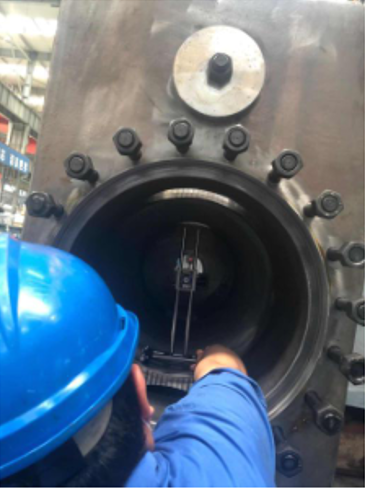

3)分別在兩個軸承座內壁中用激光接收器各采集兩個圓心的數據
旋轉孔內的探測器（D），測量在3、6和9點鐘位置。旋轉探測器給我們的圓心數據。移動探測器測量不同孔的圓心數據

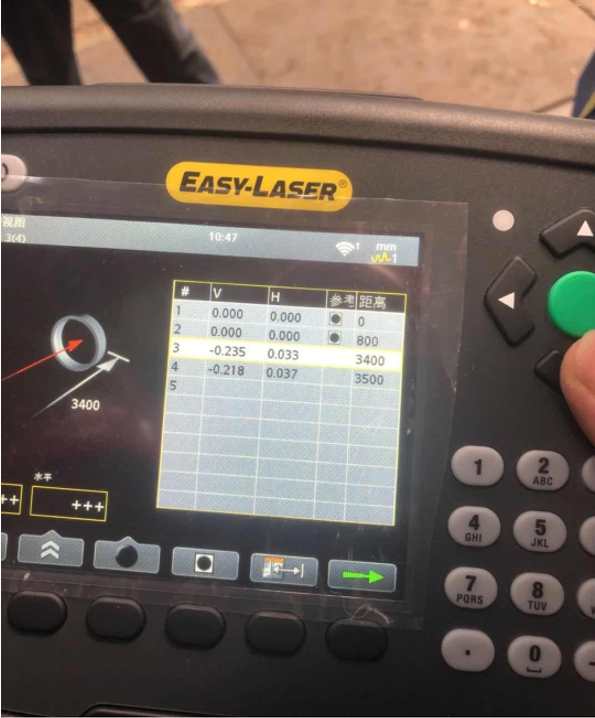

4)出檢測結果(給出圓心的高差及左右差)
