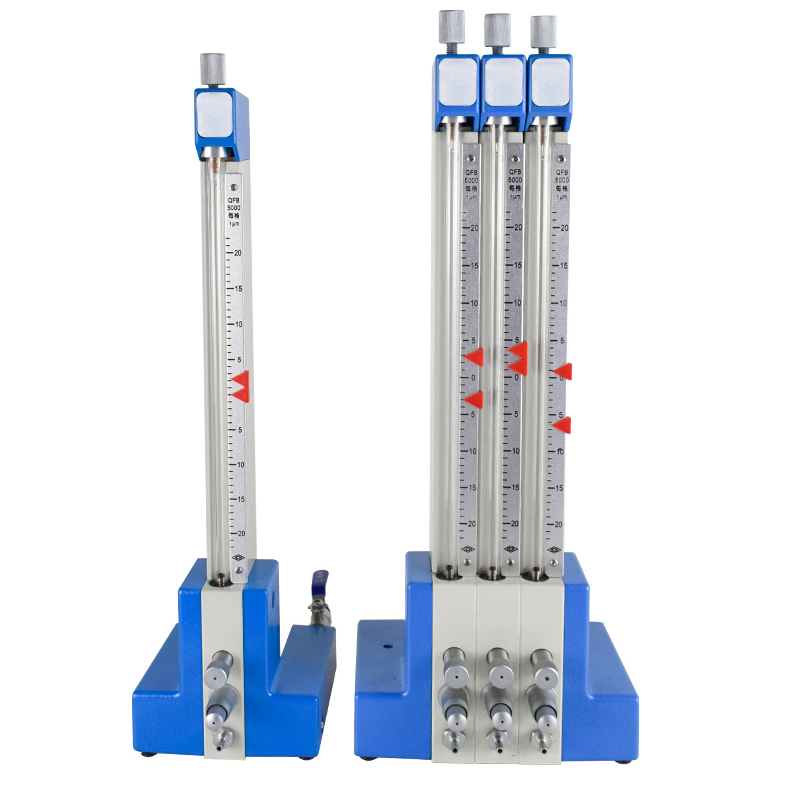

浮標式氣動量?jī)x是一種高精度測量工具，廣泛應用于機械加工和制造行業，用于測量孔徑、軸徑和其他幾何尺寸。其原理是通過浮標在氣流中的位置變化來顯示被測物的尺寸偏差。本文將詳細介紹浮標式氣動量?jī)x使用方法步驟及注意事項，幫助您更好地掌握這項技術。
??
??浮標式氣動量?jī)x測量步驟如下：
?1、準備工作
??
??1.選擇合適的量?jī)x：根據被測工件的尺寸和精度要求，選擇合適的浮標式氣動量?jī)x。確保量?jī)x的測量范圍和精度滿足測量需求。??
??2.檢查量?jī)x狀態：在使用前，檢查量?jī)x的各個部件是否完好，氣源是否正常，浮標是否靈活。確保量?jī)x處于良好的工作狀態。??
??3.調節氣源壓力：浮標式氣動量儀需要穩定的氣源壓力才能正常工作。根據量?jī)x說明書中的要求，調節氣源壓力至合適范圍。一般來說，氣源壓力應保持在規定的范圍內，以確保測量精度。??
??4.校準量?jī)x：在正式測量前，需要對量?jī)x進行校準。使用標準件（如標準孔或標準軸）進行校準，以確保量?jī)x的測量精度。校準時，調節量?jī)x的讀數，使其與標準件的尺寸一致。
??
?2、測量步驟
??1.準備被測工件：確保被測工件表面清潔無污垢和油漬。對于孔徑測量，確保孔內無毛刺、異物等影響測量的因素。對于軸徑測量，確保軸表面光潔無損。具體步驟如下：
??清潔表面：使用干凈的布或紙巾擦拭工件表面，確保無油污、灰塵和雜質。如果有必要，可以使用專用清潔劑清潔。??
??檢查孔內表面：使用適當?shù)墓ぞ邫z查孔內是否有毛刺或異物。如果有，須先進行處理，確保孔內表面光滑。
??
??2.安裝測頭
??
??根據被測工件的尺寸和形狀，選擇合適的測頭并安裝到量?jī)x上。測頭的選擇和安裝要符合被測工件的要求，確保測量準確。具體步驟如下：
??選擇測頭：根據工件的尺寸和形狀，選擇合適規格的測頭。測頭須與工件的測量部位匹配，才能保證測量精度。??
??安裝測頭：按照量?jī)x說明書中的步驟，將測頭正確安裝到量?jī)x上。確保測頭安裝牢固，不松動。
??
??3.調整測量位置
??
??將測頭插入被測孔或放置在被測軸上，確保測頭與被測面充分接觸。調整測量位置，使測頭處于被測面的中間位置，避免測量誤差。具體步驟如下：
??插入測頭：將測頭小心插入孔內或放置在軸上，確保測頭與被測面充分接觸。??
??調整位置：緩慢移動工件或量?jī)x，確保測頭處于被測面的中間位置，避免偏移造成的測量誤差。
??
??4.觀察浮標讀數
??
??啟動氣源，觀察浮標在量?jī)x刻度盤上的位置。浮標的位置變化反映了被測尺寸的偏差。讀數時，要保持視線與刻度盤垂直，避免視差影響讀數準確性。具體步驟如下：
??啟動氣源：打開氣源開關，確保氣源穩定。??
??觀察浮標：仔細觀察浮標在刻度盤上的位置，記錄讀數。??
??校準視角：確保視線與刻度盤垂直，避免因視差導致的讀數誤差。
??
??5.記錄測量數據
??
??根據浮標的位置，記錄被測尺寸的實際讀數。對于多次測量的工件，可以記錄每次測量的結果并取平均值，以提高測量精度。具體步驟如下：
??記錄讀數：將浮標的讀數記錄在測量記錄表上。??
??重復測量：對于同一工件進行多次測量，記錄每次測量的結果。??
??計算平均值：將多次測量的結果取平均值，作為測量結果。
?
